divergence
Вычислите расхождение векторного поля
Синтаксис
div = divergence(X,Y,Z,U,V,W)
div = divergence(U,V,W)
div = divergence(X,Y,U,V)
div = divergence(U,V)
Описание
div = divergence(X,Y,Z,U,V,W) вычисляет расхождение 3-D векторного поля, имеющего векторные компоненты UVW.
Массивы XY, и Z, которые задают координаты для векторных компонентов UV, и W, должно быть монотонным, но не должны быть расположенными равными интервалами. XY, и Z должен иметь то же число элементов.
div = divergence(U,V,W) принимает XY, и Z определяются выражением
[X Y Z] = meshgrid(1:n,1:m,1:p)
где [m,n,p] = size(U).
div = divergence(X,Y,U,V) вычисляет расхождение 2D векторного поля UV.
Массивы X и Y, которые задают координаты для U и V, должно быть монотонным, но не должны быть расположенными равными интервалами. X и Y должен иметь то же число элементов, как будто произведенный meshgrid.
div = divergence(U,V) принимает X и Y определяются выражением
[X Y] = meshgrid(1:n,1:m)
где [m,n] = size(U).
Примеры

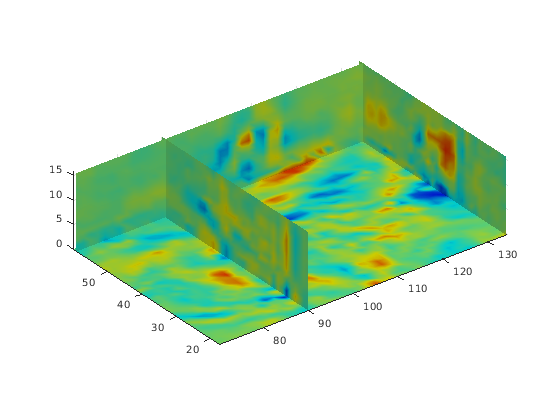

Расхождение векторных данных объема как плоскости разбиения
Отобразите расхождение векторных данных об объеме как плоскости разбиения. Используйте цвет, чтобы указать на расхождение.
load wind div = divergence(x,y,z,u,v,w); h = slice(x,y,z,div,[90 134],59,0); colormap('jet'); shading interp daspect([1 1 1]); axis tight camlight set([h(1),h(2)],'ambientstrength',.6);
Расширенные возможности
Смотрите также
curl | isosurface | streamtube
