streamtube
Создайте 3-D потоковый график трубы
Синтаксис
streamtube(X,Y,Z,U,V,W,startx,starty,startz)
streamtube(U,V,W,startx,starty,startz)
streamtube(vertices,X,Y,Z,divergence)
streamtube(vertices,divergence)
streamtube(vertices,width)
streamtube(vertices)
streamtube(...,[scale n])
streamtube(ax,...)
h = streamtube(...)
Описание
streamtube(X,Y,Z,U,V,W,startx,starty,startz) чертит потоковые трубы из векторных данных об объеме UVW.
Массивы XY, и Z, которые задают координаты для UV, и W, должно быть монотонным, но не должны быть расположенными равными интервалами. XY, и Z должен иметь то же число элементов, как будто произведенный meshgrid.
startx, starty, и startz задайте стартовые позиции потоков в центре труб.
Ширина труб пропорциональна нормированному расхождению векторного поля.
streamtube(U,V,W,startx,starty,startz) принимает XY, и Z определяются выражением
[X,Y,Z] = meshgrid(1:n,1:m,1:p)
где [m,n,p] = size(U).
streamtube(vertices,X,Y,Z,divergence) принимает предварительно вычисленные оптимальные вершины и расхождение. vertices массив ячеек оптимальных вершин (как произведено stream3XYZ, и divergence трехмерные массивы.
streamtube(vertices,divergence) принимает XY, и Z определяются выражением
[X,Y,Z] = meshgrid(1:n,1:m,1:p)
где [m,n,p] = size(divergence).
streamtube(vertices,width) задает ширину труб в массиве ячеек векторов, width. Размер каждого соответствующего элемента vertices и width должно быть равным. width может также быть скаляр, задав одно значение для ширины всех потоковых труб.
streamtube(vertices) выбирает ширину автоматически.
streamtube(...,[scale n]) масштабирует ширину труб scale. Значением по умолчанию является scale = 1. Когда потоковые трубы создаются, с помощью стартовых точек или расхождения, задавая scale = 0 подавляет автоматическое масштабирование. n число точек вдоль окружности трубы. Значением по умолчанию является n = 20.
streamtube(ax,...) графики в объект осей ax вместо в объект текущей системы координат (gca).
h = streamtube(...) возвращает вектор surface объекты (один на стартовую точку) раньше чертили потоковые трубы.
Примеры

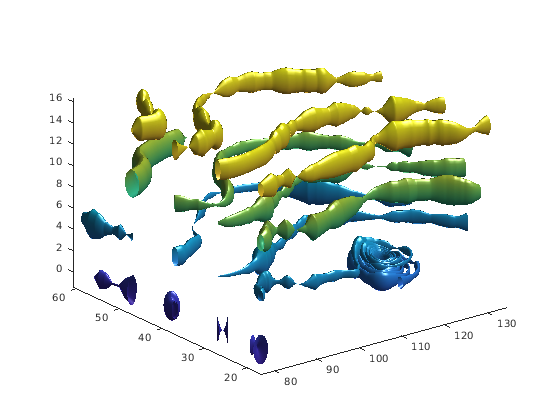

Визуализация потока
Используйте streamtube функция, чтобы указать на поток в wind набор данных. Входные параметры включают координаты, векторные полевые компоненты и стартовое местоположение для потоковых труб.
load wind [sx,sy,sz] = meshgrid(80,20:10:50,0:5:15); streamtube(x,y,z,u,v,w,sx,sy,sz); view(3); axis tight shading interp; camlight; lighting gouraud

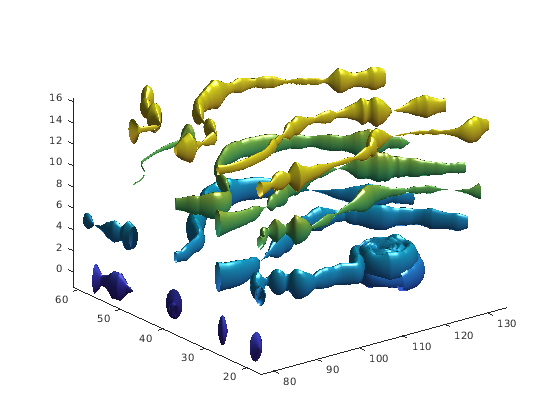

Визуализация потока Используя данные вершины и расхождение
Используйте данные о вершине, возвращенные stream3 функция и данные о расхождении, чтобы визуализировать поток.
load wind [sx,sy,sz] = meshgrid(80,20:10:50,0:5:15); verts = stream3(x,y,z,u,v,w,sx,sy,sz); div = divergence(x,y,z,u,v,w); streamtube(verts,x,y,z,-div); view(3); axis tight shading interp camlight lighting gouraud
Расширенные возможности
Смотрите также
divergence | meshgrid | stream3 | stream3 | streamline | streamribbon
