feather
Постройте векторы скорости
Синтаксис
feather(U,V)
feather(Z)
feather(...,LineSpec)
feather(axes_handle,...)
h = feather(...)
Описание
График растушевки отображает векторы, происходящие от равномерно распределенных точек вдоль горизонтальной оси. Вы выражаете векторные компоненты относительно источника соответствующего вектора.
feather(U,V) отображает векторы, заданные U и V, где U содержит x компоненты как относительные координаты и V содержит y компоненты как относительные координаты.
feather(Z) отображает векторы, заданные комплексными числами в Z. Это эквивалентно feather(real(Z),imag(Z)).
feather(...,LineSpec) строит график растушевки с помощью типа линии, символа маркера и цвета, заданного LineSpec.
feather(axes_handle,...) графики в оси с указателем axes_handle вместо в текущую систему координат (gca).
h = feather(...) возвращает указатели на объекты линии в h.
Примеры
Создание графика растушевки
Задайте theta как значения между и . Задайте r как вектор тот же размер как theta.
theta = -pi/2:pi/16:pi/2; r = 2*ones(size(theta));

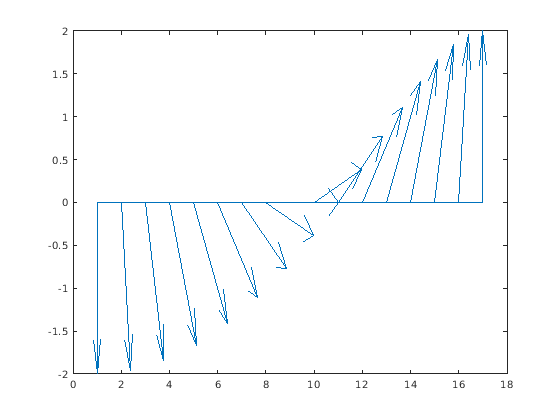

Создайте график растушевки, показывающий направление theta. Начиная с feather Декартовы координаты использования, преобразуйте theta и r к Декартовым координатам с помощью pol2cart.
[u,v] = pol2cart(theta,r); feather(u,v)
