compass

Постройте исходящие из начала координат стрелы

Синтаксис

compass(U,V)
compass(Z)
compass(...,LineSpec)
compass(axes_handle,...)
h = compass(...)

Описание

График компаса отображает векторы с компонентами (U,V) как стрелы, происходящие от источника. UV, и Z находятся в Декартовых координатах и построен на круговой сетке.

compass(U,V) отображает график компаса, имеющий n стрелы, где n является числом элементов в U или V. Местоположение основы каждой стрелы является источником. Местоположение совета каждой стрелы является точкой относительно основы и определенный [U(i)vi .

compass(Z) отображает график компаса, имеющий n стрелы, где n является числом элементов в Z. Местоположение основы каждой стрелы является источником. Местоположение совета каждой стрелы относительно основы, как определено действительными и мнимыми компонентами Z. Этот синтаксис эквивалентен compass(real(Z),imag(Z)).

compass(...,LineSpec) чертит график компаса с помощью типа линии, символа маркера и цвета, заданного LineSpec.

compass(axes_handle,...) графики в оси с указателем axes_handle вместо в текущую систему координат (gca).

h = compass(...) возвращает указатели на объекты линии.

Примеры

свернуть все

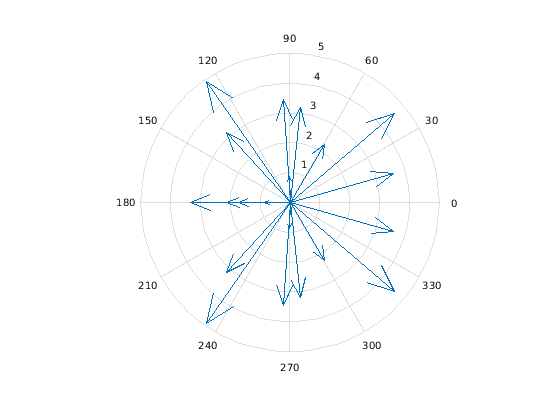

Создайте график компаса собственных значений случайной матрицы.

rng(0,'twister') % initialize random number generator
M = randn(20,20);
Z = eig(M);

figure
compass(Z)

Расширенные возможности

Смотрите также

| | |

Представлено до R2006a
