filter2
2D цифровой фильтр
Описание
Примеры
2D Опора
Можно в цифровой форме отфильтровать изображения и другие 2D данные с помощью filter2 функция, которая тесно связана с conv2 функция.

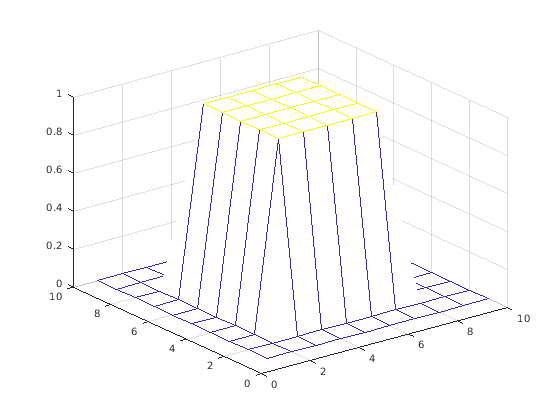

Создайте и постройте 2D опору с внутренней высотой, равной одной.
A = zeros(10); A(3:7,3:7) = ones(5); mesh(A)

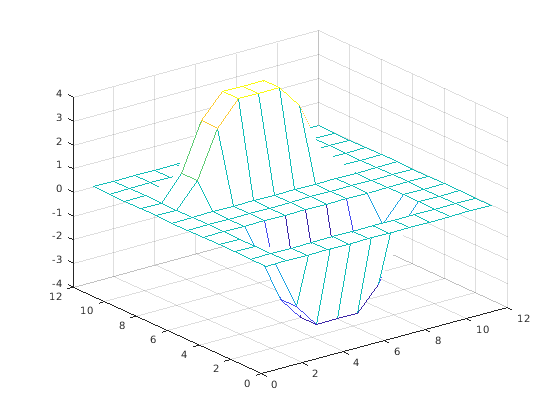

Отфильтруйте данные в A согласно матрице коэффициентов фильтра H, и возвратите полную матрицу отфильтрованных данных.
H = [1 2 1; 0 0 0; -1 -2 -1];
Y = filter2(H,A,'full');
mesh(Y)
Вращайте H 180 градусов и применяют операцию свертки к результату с A. Выход эквивалентен фильтрации данных в A с коэффициентами в H.
C = conv2(A,rot90(H,2)); mesh(C)
Входные параметры
Алгоритмы
filter2 функционируйте данные о фильтрах путем взятия 2D свертки входа X и матрица коэффициентов H вращаемый 180 градусов. А именно, filter2(H,X,shape) эквивалентно conv2(X,rot90(H,2),shape).
