Создайте тепловую карту из таблицы данных для медицинских пациентов.

Загрузите patients набор данных и составляет таблицу от подмножества переменных, загруженных в рабочую область. Затем создайте тепловую карту, которая считает общее количество пациентов с тем же набором Smoker и SelfAssessedHealthStatus значения.

load patients
tbl = table(LastName,Age,Gender,SelfAssessedHealthStatus,...
    Smoker,Weight,Location);
h = heatmap(tbl,'Smoker','SelfAssessedHealthStatus');

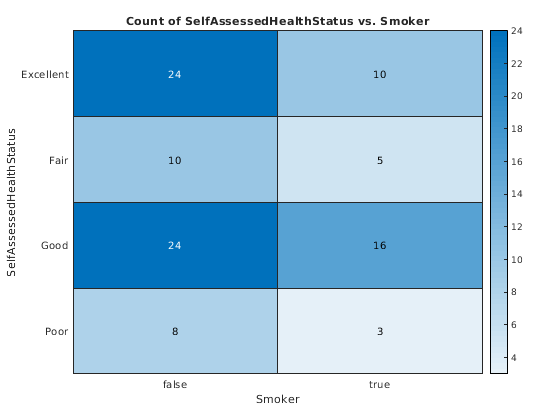

Создайте тепловую карту и переупорядочьте метки вдоль оси Y.

Загрузите patients набор данных и создает тепловую карту из данных. Присвойте HeatmapChart возразите против переменной h.

load patients
tbl = table(LastName,Age,Gender,SelfAssessedHealthStatus,...
    Smoker,Weight,Location);
h = heatmap(tbl,'Smoker','SelfAssessedHealthStatus');

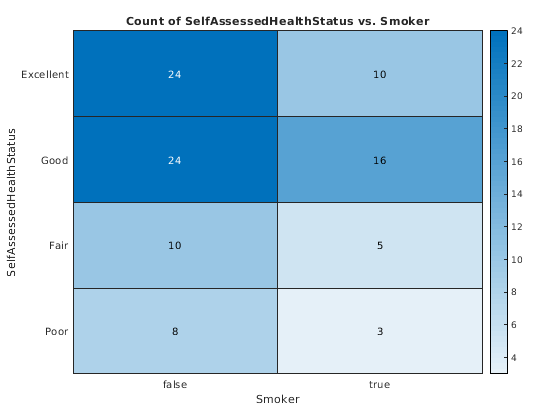

Переупорядочьте метки вдоль оси Y.

h.YDisplayData = {'Excellent','Good','Fair','Poor'};

В качестве альтернативы можно переупорядочить метки путем изменения данных в категориальные данные и затем переупорядочения категорий с помощью reordercats функция. Точно так же можно добавить, удалить или переименовать метки тепловой карты с помощью addcatsremovecats, или renamecats функции, соответственно.

Создайте тепловую карту и задайте табличную переменную, чтобы использовать при определении цветов ячейки тепловой карты.

Загрузите patients набор данных и создает тепловую карту из данных. Окрасьте каждую ячейку с помощью среднего возраста пациентов с конкретной парой Smoker и SelfAssessedHealthStatus значения путем установки ColorVariable опция к 'Age'.

load patients
tbl = table(LastName,Age,Gender,SelfAssessedHealthStatus,...
    Smoker,Weight,Location);
h = heatmap(tbl,'Smoker','SelfAssessedHealthStatus','ColorVariable','Age');

Создайте тепловую карту и задайте табличную переменную и метод расчета, чтобы использовать при определении цветов ячейки тепловой карты.

Загрузите набор данных пациентов и создайте тепловую карту из данных. Окрасьте каждую ячейку с помощью среднего возраста пациентов с конкретной парой Smoker и SelfAssessedHealthStatus значения. Задайте ColorVariable опция как 'Age' и ColorMethod опция как 'median'.

load patients
tbl = table(LastName,Age,Gender,SelfAssessedHealthStatus,...
    Smoker,Weight,Location);
h = heatmap(tbl,'Smoker','SelfAssessedHealthStatus','ColorVariable','Age','ColorMethod','median');

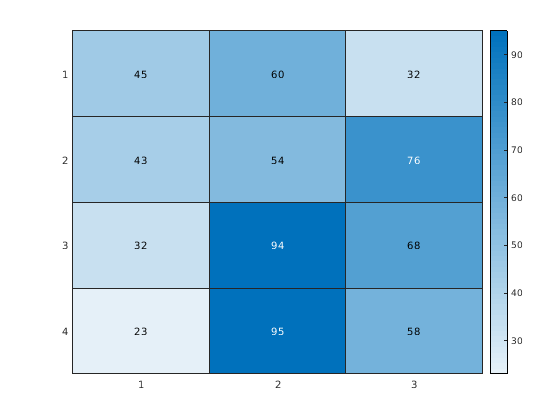

Создайте матрицу данных. Затем создайте тепловую карту матричных значений. Метки по умолчанию вдоль оси X и оси Y появляются как 1, 2, 3, и так далее.

cdata = [45 60 32; 43 54 76; 32 94 68; 23 95 58];
h = heatmap(cdata);

Создайте матрицу данных. Затем создайте тепловую карту матричных значений. Используйте пользовательские метки вдоль оси X и оси Y путем определения первых двух входных параметров как меток, которые вы хотите. Задайте заголовок и подписи по осям путем установки свойств HeatmapChart объект.

cdata = [45 60 32; 43 54 76; 32 94 68; 23 95 58];
xvalues = {'Small','Medium','Large'};
yvalues = {'Green','Red','Blue','Gray'};
h = heatmap(xvalues,yvalues,cdata);

h.Title = 'T-Shirt Orders';
h.XLabel = 'Sizes';
h.YLabel = 'Colors';

Создайте тепловую карту и нормируйте цвета вдоль каждого столбца или строки путем установки ColorScaling свойство.

Считайте файл примера outages.csv в таблицу. Файл примера содержит данные, представляющие отключения электричества электроэнергетики в, Объединяет состояния. Таблица содержит шесть столбцов: Region, OutageTime, Loss, Customers, RestorationTime, и Cause. Отобразите первые пять строк каждого столбца.

T = readtable('outages.csv');
T(1:5,:)

ans=5×6 table
       Region           OutageTime        Loss     Customers     RestorationTime            Cause
    _____________    ________________    ______    __________    ________________    ___________________

    {'SouthWest'}    2002-02-01 12:18    458.98    1.8202e+06    2002-02-07 16:50    {'winter storm'   }
    {'SouthEast'}    2003-01-23 00:49    530.14    2.1204e+05                 NaT    {'winter storm'   }
    {'SouthEast'}    2003-02-07 21:15     289.4    1.4294e+05    2003-02-17 08:14    {'winter storm'   }
    {'West'     }    2004-04-06 05:44    434.81    3.4037e+05    2004-04-06 06:10    {'equipment fault'}
    {'MidWest'  }    2002-03-16 06:18    186.44    2.1275e+05    2002-03-18 23:23    {'severe storm'   }

Создайте тепловую карту, которая показывает различные области вдоль оси X и различные причины отключения электричества вдоль оси Y. В каждой ячейке покажите, сколько раз каждая область испытала отключение электроэнергии из-за конкретной причины.

h = heatmap(T,'Region','Cause');

Нормируйте цвета вдоль каждого столбца. Наименьшее значение в каждых картах столбца к первому раскрашивает палитру и самые большие карты ценности к последнему цвету. Последний цвет указывает на причину, которая вызвала большинство отключений электроэнергии для каждой области.

h.ColorScaling = 'scaledcolumns';

Нормируйте цвета вдоль каждой строки вместо этого. Наименьшее значение в каждых картах строки к первому раскрашивает палитру и самые большие карты ценности к последнему цвету. Последний цвет указывает на область, которая испытала большинство отключений электроэнергии из-за каждой причины.

h.ColorScaling = 'scaledrows';

Создайте тепловую карту и окрасьте ячейки с помощью данных, вычисленных с пользовательским методом агрегации. Используйте accumarray функция, чтобы вычислить цветные данные.

Считайте файл примера Temperature.csv в таблицу. Файл содержит три столбца: Monthгод, и TemperatureF.

tbl = readtable(fullfile(matlabroot,'examples','graphics','TemperatureData.csv'));

Создайте категориальные массивы из Month и Year столбцы таблицы. Затем определите уникальные месяцы и годы, чтобы использовать в качестве меток вдоль оси X и оси Y.

months = categorical(tbl.Month);
years = categorical(tbl.Year);
xlabels = categories(months);
ylabels = categories(years);

Определите итоговый размер данных об итоговом цвете на основе номера уникальных месяцев и лет.

nummonths = numel(xlabels);
numyears = numel(ylabels);

Преобразуйте категориальный months и years массивы в числовые индексы, чтобы использовать с accumarray функция. Вычислите цветные данные как максимальную температуру для каждой комбинации месяца и года с помощью accumarray функция. Используйте NaN для недостающих комбинаций месяца и года.

x = double(months);
y = double(years);
temps = tbl.TemperatureF;
cdata = accumarray([y,x],temps,[numyears,nummonths],@max,NaN);

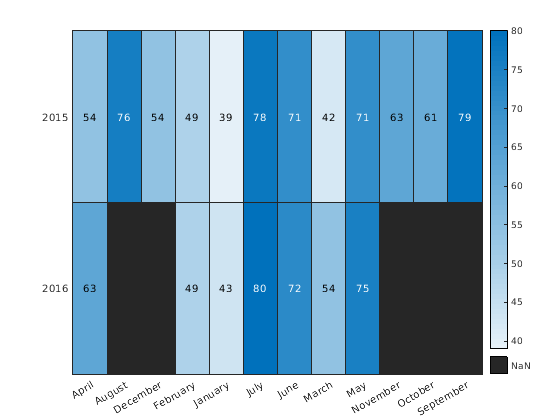

Создайте тепловую карту. Пометьте ось X и ось Y с месяцами и годами, соответственно. Окрасьте ячейки тепловой карты с помощью вычисленных матричных данных.

h = heatmap(xlabels,ylabels,cdata);

Примечание: можно использовать reordercats функция для категориальных массивов, чтобы переупорядочить подписи по осям.
