polarplot

Постройте линию в полярных координатах

свернуть все на странице

Синтаксис

polarplot(theta,rho)
polarplot(theta,rho,LineSpec)
polarplot(theta1,rho1,...,thetaN,rhoN)
polarplot(theta1,rho1,LineSpec1,...,thetaN,rhoN,LineSpecN)
polarplot(rho)
polarplot(rho,LineSpec)
polarplot(Z)
polarplot(Z,LineSpec)
polarplot(___,Name,Value)
polarplot(pax,___)
p = polarplot(___)

Описание

пример

polarplot(theta,rho) строит график в полярных координатах, с theta указание на угол в радианах и rho указание на значение радиуса для каждой точки. Входные параметры должны быть векторами с равной длиной или матрицами с равным размером. Если входные параметры являются матрицами, то polarplot столбцы графиков rho по сравнению со столбцами theta. В качестве альтернативы одни из входных параметров могут быть вектором и другим матрица, пока вектор является той же длиной как одна размерность матрицы.

пример

polarplot(theta,rho,LineSpec) устанавливает стиль линии, символ маркера и цвет для линии.

polarplot(theta1,rho1,...,thetaN,rhoN) графики несколько rho,theta пары.

polarplot(theta1,rho1,LineSpec1,...,thetaN,rhoN,LineSpecN) задает стиль линии, символ маркера и цвет для каждой линии.

пример

polarplot(rho) строит значения радиуса в rho под равномерно расположенными с интервалами углами между 0 и 2π.

polarplot(rho,LineSpec) устанавливает стиль линии, символ маркера и цвет для линии.

пример

polarplot(Z) строит комплексные числа в Z.

polarplot(Z,LineSpec) устанавливает стиль линии, символ маркера и цвет для линии.

polarplot(___,Name,Value) задает свойства линии на графике с помощью одного или нескольких Name,Value парные аргументы. Настройки свойства применяются ко всем линиям. Вы не можете задать различные значения свойств для различных линий с помощью Name,Value пары.

polarplot(pax,___) использует PolarAxes объект задан pax, вместо текущей системы координат.

пример

p = polarplot(___) возвращает один или несколько объектов линии на графике. Используйте p установить свойства определенного объекта линии на графике после того, как это создается. Для списка свойств смотрите Line Properties.

Примеры

свернуть все

Скрипт Open Live Script

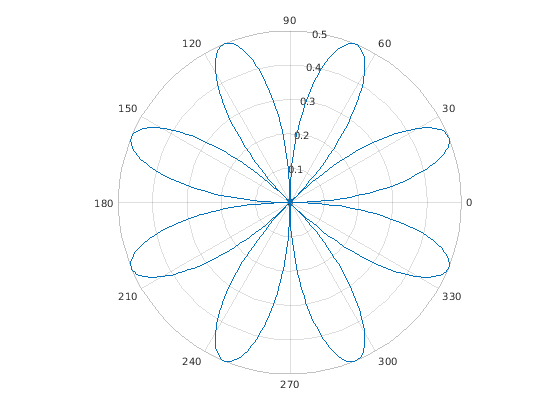

Постройте график в полярных координатах.

theta = 0:0.01:2*pi;
rho = sin(2*theta).*cos(2*theta);
polarplot(theta,rho)

Скрипт Open Live Script

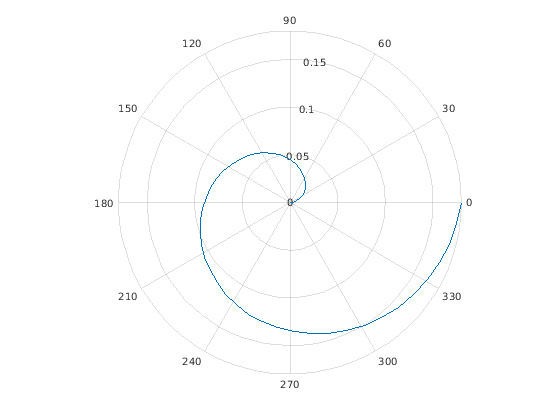

Создайте данные, чтобы построить.

theta = linspace(0,360,50);
rho = 0.005*theta/10;

Преобразуйте значения в theta от степеней до радианов. Затем отобразите данные на графике в полярных координатах.

theta_radians = deg2rad(theta);
polarplot(theta_radians,rho)

Скрипт Open Live Script

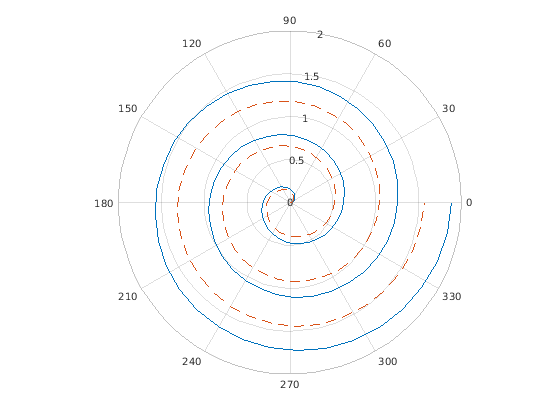

Постройте два графика в полярных координатах. Используйте пунктирную линию во второй линии.

theta = linspace(0,6*pi);
rho1 = theta/10;
polarplot(theta,rho1)

rho2 = theta/12;
hold on
polarplot(theta,rho2,'--')
hold off

Скрипт Open Live Script

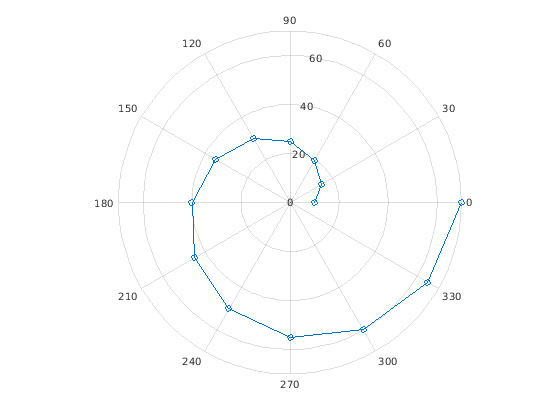

Задайте только значения радиуса, не задавая угловые значения. polarplot строит значения радиуса под равномерно распределенными углами, которые охватывают от 0 до 2π. Отобразите круговой маркер в каждой точке данных.

rho = 10:5:70;
polarplot(rho,'-o')

Скрипт Open Live Script

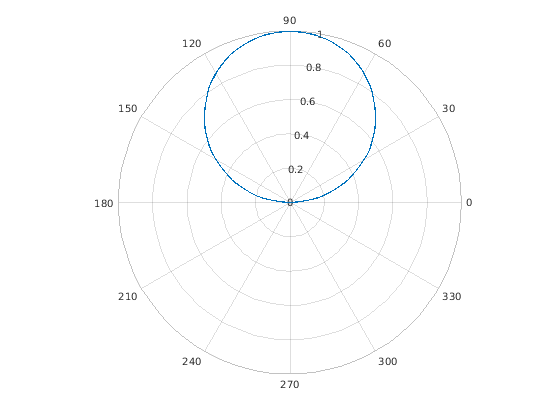

Создайте полярный график с помощью отрицательных значений радиуса. По умолчанию, polarplot отражает отрицательные величины через начало координат.

theta = linspace(0,2*pi);
rho = sin(theta);
polarplot(theta,rho)

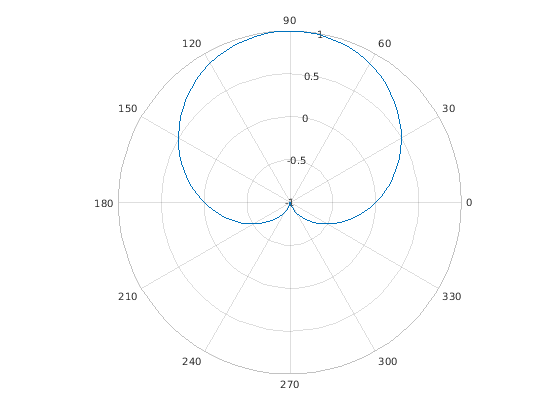

Измените пределы r-оси, таким образом, она лежит в диапазоне от-1 до 1.

rlim([-1 1])

Скрипт Open Live Script

Создайте полярный график с помощью красной линии с круговыми маркерами.

theta = linspace(0,2*pi,25);
rho = 2*theta;
polarplot(theta,rho,'r-o')

Скрипт Open Live Script

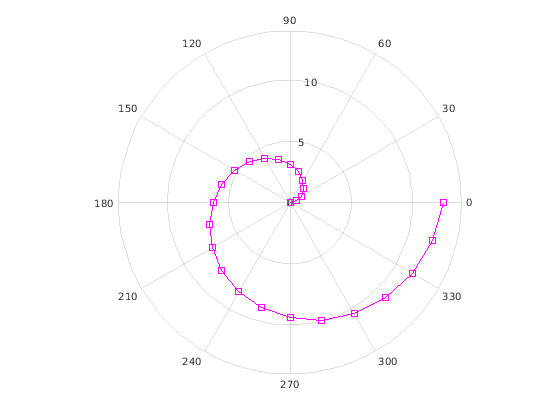

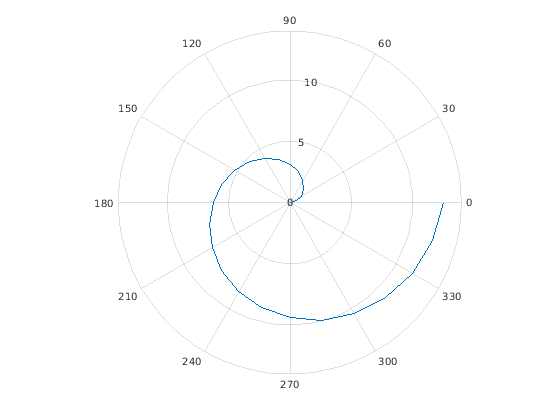

Создайте полярный график и возвратите объект линии на графике.

theta = linspace(0,2*pi,25);
rho = 2*theta;
p = polarplot(theta,rho);

Измените цвет линии и ширину и добавьте маркеры.

p.Color = 'magenta';
p.Marker = 'square';
p.MarkerSize = 8;

Скрипт Open Live Script

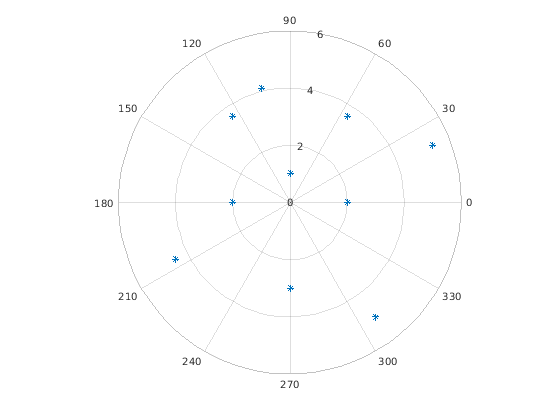

Постройте комплексные числа в полярных координатах. Отобразите маркеры в каждой точке без линии, соединяющей их.

Z = [2+3i 2 -1+4i 3-4i 5+2i -4-2i -2+3i -2 -3i 3i-2i];
polarplot(Z,'*')

Входные параметры

свернуть все

Угловые значения, заданные как вектор или матрица. Задайте значения в радианах. Чтобы преобразовать данные от степеней до радианов, используйте deg2rad.

Чтобы изменить пределы оси теты, используйте thetalim.

Пример: [0 pi/2 pi 3*pi/2 2*pi]

Значения радиуса, заданные как вектор или матрица. По умолчанию отрицательные величины отражаются до 0. Точка отражается путем принятия абсолютное значение ее радиуса и добавления 180 градусов в ее угол.

Чтобы изменить пределы r-оси, используйте rlim.

Пример: [1 2 3 4 5]

Комплексные числа, заданные как вектор или матрица, где каждый элемент имеет форму rho*ei*theta или x+iy, где:

  • rho = sqrt(x^2+y^2)

  • theta = atan(y/x)

Пример: [1+2i 3+4i 3i]

Спецификация линии, заданная как вектор символов или строка, содержащая стиль линии, маркер и цветной спецификатор. Элементы могут появиться в любом порядке, и можно не использовать одну или несколько опций. Если вы не используете стиль линии и задаете маркер, то график показывает только маркеры без линии, соединяющей их.

Пример: '--or' красная пунктирная линия с круговыми маркерами

СпецификаторСтиль линии
-Сплошная линия (значение по умолчанию)
--Пунктирная линия
:Пунктирная линия
-.Штрихпунктирная линия
СпецификаторМаркер
oКруг
+Знак «плюс»
*Звездочка
.Точка
xКрест
sКвадрат
dРомб
^Треугольник, направленный вверх
vНисходящий треугольник
>Треугольник, указывающий вправо
<Треугольник, указывающий влево
pПентаграмма
hГексаграмма
СпецификаторЦвет

y

желтый

m

пурпурный

c

голубой

r

красный

g

зеленый

b

синий

w

белый

k

черный

PolarAxes объект. Можно изменить внешний вид и поведение PolarAxes объект путем установки его свойств. Для списка свойств смотрите PolarAxes Properties.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'LineWidth',3

Name,Value парные настройки применяются ко всем построенным графикам. Вы не можете задать различный Name,Value пары для каждой линии с помощью этого синтаксиса. Вместо этого возвратите объекты линии на графике и используйте запись через точку, чтобы установить свойства для каждой линии.

Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Line Properties.

Цвет линии, заданный как триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Стиль линии, заданный как одна из опций, перечислен в этой таблице.

Стиль линииОписаниеПолучившаяся линия
'-'Сплошная линия

'--'Пунктирная линия

':'Пунктирная линия

'-.'Штрих-пунктирная линия

'none'Никакая линияНикакая линия

Ширина линии, заданная как положительное значение в точках, где 1 точка = 1/72 дюйма. Если у линии есть маркеры, ширина линии также влияет на края маркера.

Символ маркера, заданный как один из маркеров в этой таблице. По умолчанию на графике маркеры не отображаются. Добавьте маркеры в каждой точке данных вдоль линии путем определения символа маркера.

ЗначениеОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
'square' или 's'Квадрат
'diamond' или 'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
'pentagram' или 'p'Пятиконечная звезда (пентаграмма)
'hexagram' или 'h'Шестиконечная звезда (гексаграмма)
'none'Никакие маркеры

Размер маркера, заданный как положительное значение в точках, где 1 точка = 1/72 дюйма.

Цвет заливки маркера, заданный как 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. 'auto' опция использует тот же цвет в качестве Color свойство родительских осей. Если вы задаете 'auto' и поле графика осей невидимо, цвет заливки маркера является цветом фигуры.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Советы

  • Чтобы преобразовать данные от степеней до радианов, используйте deg2rad. Чтобы преобразовать данные от радианов до степеней, используйте rad2deg.

  • Можно изменить свойства полярных осей настроить график. Для списка свойств смотрите PolarAxes Properties.

  • Чтобы отобразить дополнительные данные на графике в полярных осях, используйте hold on команда. Однако вы не можете отобразить на графике данные, которые требуют Осей декартовой системы координат в круговой диаграмме.

Смотрите также

Функции

Свойства

Введенный в R2016a
