plot
Постройте polyshape
Описание
plot( задает дополнительные свойства pgon,Name,Value)polyshape график с помощью одной или нескольких пар "имя-значение". Например, plot(pgon,'FaceColor','green') заштриховывает твердые области polyshape зеленый.
Когда pgon неточно указанный многоугольник, штриховка графика может быть неточной.
h = plot(___)Polygon графический объект для любого из предыдущих синтаксисов. Можно изменить внешний вид и поведение графика путем прямого изменения свойств h. Для получения дополнительной информации см. Свойства полигона.
Примеры

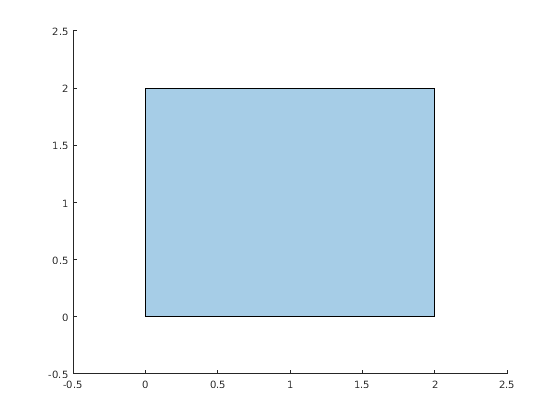

Простой прямоугольник
Постройте прямоугольный многоугольник.
pgon = polyshape([0 0 2 2],[2 0 0 2]); plot(pgon)
Изменение графика
Создайте прямоугольный многоугольник. Постройте прямоугольник, задав фактор прозрачности и цвет.
pgon = polyshape([0 0 2 2],[2 0 0 2]); plot(pgon,'FaceColor','red','FaceAlpha',0.1)
Можно также изменить внешний вид графика путем присвоения значений свойств графическому объекту.
h = plot(pgon)
h =
Polygon with properties:
FaceColor: [0 0.4470 0.7410]
FaceAlpha: 0.3500
EdgeColor: [0 0 0]
LineWidth: 0.5000
LineStyle: '-'
Shape: [1x1 polyshape]
Show all properties

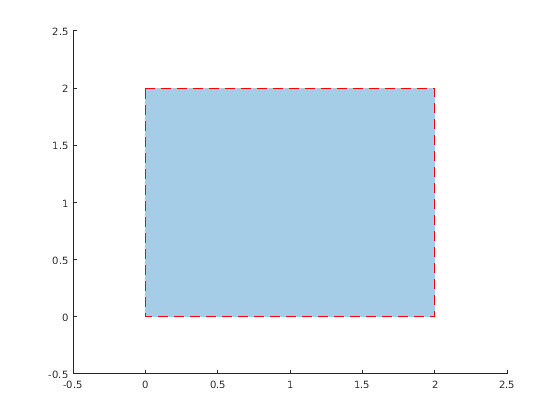

h.LineStyle = '--'; h.EdgeColor = 'red';
Входные параметры
pgon — Введите polyshape
скаляр | вектор | матрица | многомерный массив
Введите polyshape, заданный как скаляр, вектор, матрица или многомерный массив.
Типы данных: polyshape
Аргументы в виде пар имя-значение
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
plot(pgon,'LineStyle','--')Свойства графика, перечисленные здесь, являются только подмножеством. Для полного списка см. Свойства полигона.
'FaceColor' — Цвет для твердых областей
[0.85 0.85 0.85] 'none'
Цвет для твердых областей многоугольника, заданного как разделенная запятой пара, состоящая из 'FaceColor' и название цвета, триплет RGB или 'none'.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7]В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Длинное имя | Краткое название | Триплет RGB |
|---|---|---|
'yellow' | 'y' | [1 1 0] |
'magenta' | 'm' | [1 0 1] |
'cyan' | 'c' | [0 1 1] |
'red' | 'r' | [1 0 0] |
'green' | 'g' | [0 1 0] |
'blue' | 'b' | [0 0 1] |
'white' | 'w' | [1 1 1] |
'black' | 'k' | [0 0 0] |
'FaceAlpha' — Столкнитесь с прозрачностью
1 [0,1]
Столкнитесь с прозрачностью, заданной как разделенная запятой пара, состоящая из 'FaceAlpha' и скаляр в области значений [0,1]. Значение 1 непрозрачно, и 0 абсолютно прозрачно. Значения от 0 до 1 являются полупрозрачными.
'EdgeColor' — Цвет для контуров
[0 0 0] 'none'
Цвет для контуров многоугольника, заданного как разделенная запятой пара, состоящая из 'EdgeColor' и название цвета, триплет RGB или 'none'. Цвет по умолчанию [0 0 0] соответствует черным контурам.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7]В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Длинное имя | Краткое название | Триплет RGB |
|---|---|---|
'yellow' | 'y' | [1 1 0] |
'magenta' | 'm' | [1 0 1] |
'cyan' | 'c' | [0 1 1] |
'red' | 'r' | [1 0 0] |
'green' | 'g' | [0 1 0] |
'blue' | 'b' | [0 0 1] |
'white' | 'w' | [1 1 1] |
'black' | 'k' | [0 0 0] |
'EdgeAlpha' — Прозрачность ребра
1 [0,1]
Прозрачность ребра, заданная как разделенная запятой пара, состоящая из 'EdgeAlpha' и скаляр в области значений [0,1]. Значение 1 непрозрачно, и 0 абсолютно прозрачно. Значения от 0 до 1 являются полупрозрачными.
'LineWidth' 'LineWidth'
0.5
Ширина линии, заданная как разделенная запятой пара, состоящая из 'LineWidth' и положительное числовое значение в точках.
Стиль линии, заданный как одна из опций, перечислен в этой таблице.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая линия | Никакая линия |
