quiver
График полей градиента или скоростей
Синтаксис
quiver(x,y,u,v)
quiver(u,v)
quiver(...,scale)
quiver(...,LineSpec)
quiver(...,LineSpec,'filled')
quiver(...,'PropertyName',PropertyValue,...)
quiver(ax,...)
h = quiver(...)
Описание
График полей градиента отображает векторы скорости как стрелы с компонентами (u,v) в точках (x,y).
Например, первый вектор задан компонентами u(1), v(1) и отображен в точке x(1), y(1).
quiver(x,y,u,v) векторы графиков как стрелы в координатах заданы в каждой соответствующей паре элементов в x и y. Матрицы xYU, и v должен все быть одного размера и содержать соответствующие компоненты положения и скорости. Однако x и y могут также быть векторы, как объяснено в следующем разделе. По умолчанию стрелы масштабируются к только не, накладываются, но можно масштабировать их, чтобы быть более длинными или короче, если вы хотите.
quiver(u,v) чертит векторы, заданные u и v в равномерно распределенных точках в x-y плоскости.
quiver(...,scale) автоматически масштабирует стрелы, чтобы соответствовать в сетке и затем расширяет их факторным scaleшкала
=2
удваивает их относительную длину и scale
=0.5
половины длина. Используйте scale = 0 построить векторы скорости без автоматического масштабирования. Можно также настроить длину стрел после того, как они чертились путем выбора
инструмента Plot Edit, выбора объекта дрожи, открытия Property Editor и корректировки ползунка Длины.
quiver(...,LineSpec) задает стиль линии, символ маркера и цвет с помощью любого допустимого LineSpecquiver чертит маркеры в начале координат векторов.
quiver(...,LineSpec,'filled') маркеры заливок заданы LineSpec.
quiver(...,' указывает, что пары имени свойства и значения свойства для дрожи возражают, что функция создает. PropertyName',PropertyValue,...)
quiver(ax,...) графики в оси ax вместо в текущую систему координат (gca).
h = quiver(...) возвращает Quiver объект.
Расширение x-и y-координаты
MATLAB® расширяет x и y если они не матрицы. Это расширение эквивалентно вызову meshgrid сгенерировать матрицы от векторов:
[x,y] = meshgrid(x,y);
quiver(x,y,u,v)
В этом случае следующее должно быть верным:
length(x) = n и length(y) = m, где [m,n] = size(u) = size(v).
Векторный x соответствует столбцам u и v, и векторный y соответствует строкам u и v.
Примеры

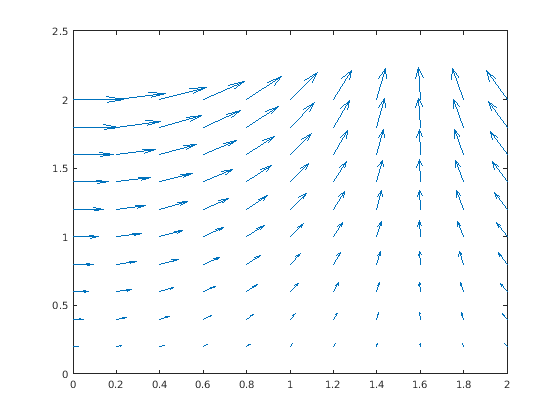

Графическое изображение векторных скоростей
Используйте quiver отобразить стрелу в каждой точке данных в x и y таким образом, что направление стрелки и длина представляют соответствующие значения в u и v.
[x,y] = meshgrid(0:0.2:2,0:0.2:2); u = cos(x).*y; v = sin(x).*y; figure quiver(x,y,u,v)

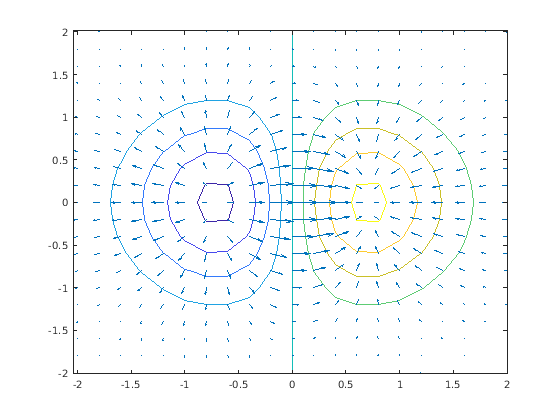

Показ градиента с графиком полей градиента
Постройте градиент функции .
[X,Y] = meshgrid(-2:.2:2); Z = X.*exp(-X.^2 - Y.^2); [DX,DY] = gradient(Z,.2,.2); figure contour(X,Y,Z) hold on quiver(X,Y,DX,DY) hold off
