quiver3
3-D график полей градиента или скоростей
Синтаксис
quiver3(x,y,z,u,v,w)
quiver3(z,u,v,w)
quiver3(...,scale)
quiver3(...,LineSpec)
quiver3(...,LineSpec,'filled')
quiver3(...,'PropertyName',PropertyValue,...)
quiver3(ax,...)
h = quiver3(...)
Описание
3D график полей градиента отображает векторы с компонентами (u,v,w) в точках (x,y,z), где uVWXY, и z у всех есть действительные (некомплексные) значения.
quiver3(x,y,z,u,v,w) векторы графиков с направлениями, определенными компонентами (u,v,w) в точках, определенных (x,y,z). Матрицы xYZUV, и w должен все быть одного размера и содержать соответствующее положение и векторные компоненты.
quiver3(z,u,v,w) векторы графиков с направлениями, определенными компонентами (u,v,w) в равномерно распределенных точках вдоль поверхностного z. Для каждого векторного (u(i,j),v(i,j),w(i,j)), индекс столбца j определяет x-значение точки на поверхности, индекс строки i определяет y-значение и z(i,j) определяет z-значение. Таким образом, quiver3 определяет местоположение вектора в точке на поверхностном (j,i,z(i,j)). quiver3 функционируйте автоматически масштабирует векторы, чтобы предотвратить наложение на основе расстояния между ними.
quiver3(...,scale) автоматически масштабирует векторы, чтобы препятствовать тому, чтобы они наложились, и затем умножает их на scaleшкала =2 удваивает их относительную длину и scale =0.5 половины их. Используйте scale = 0 построить векторы без автоматического масштабирования.
quiver3(...,LineSpec) задает стиль линии, символ маркера и цвет с помощью любого допустимого LineSpecquiver3 чертит маркеры в начале координат векторов.
quiver3(...,LineSpec,'filled') маркеры заливок заданы LineSpec.
quiver3(...,'PropertyName',PropertyValue,...) задает имя свойства и пары значения свойства для графика полей градиента, который создает функция.
quiver3(ax,...) графики в оси ax вместо в текущую систему координат (gca).
h = quiver3(...) возвращает Quiver объект.
Примеры

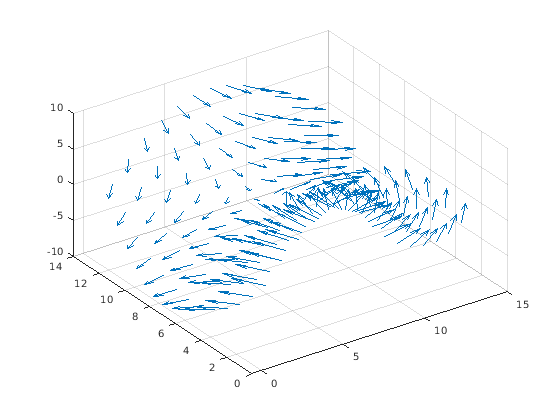

Создание 3-D графика полей градиента
Задайте данные.
x = -3:0.5:3; y = -3:0.5:3; [X,Y] = meshgrid(x, y); Z = Y.^2 - X.^2; [U,V,W] = surfnorm(Z);
Постройте векторы с компонентами (U,V,W) в точках, которые равномерно распределены в направлении X и направлении Y с высотами, определенными Z.
figure quiver3(Z,U,V,W) view(-35,45)
Графическое изображение поверхностных нормалей

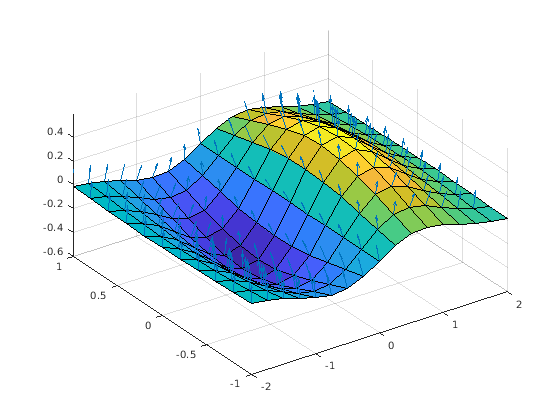

Постройте поверхностные нормали функции .
[X,Y] = meshgrid(-2:0.25:2,-1:0.2:1); Z = X.* exp(-X.^2 - Y.^2); [U,V,W] = surfnorm(X,Y,Z); figure quiver3(X,Y,Z,U,V,W,0.5) hold on surf(X,Y,Z) view(-35,45) axis([-2 2 -1 1 -.6 .6]) hold off
