Обычно модели, которые вы используете, чтобы выполнить калибровку компромисса, имеют много входных параметров. При калибровке таблицы всего одного входа, установленных значений для других входных параметров.
Устанавливать значения для входных параметров в отдельных рабочих точках:
Подсветите рабочую точку в интерполяционной таблице.
Используйте окна редактирования или перетащите красные панели, чтобы задать значения других переменных.

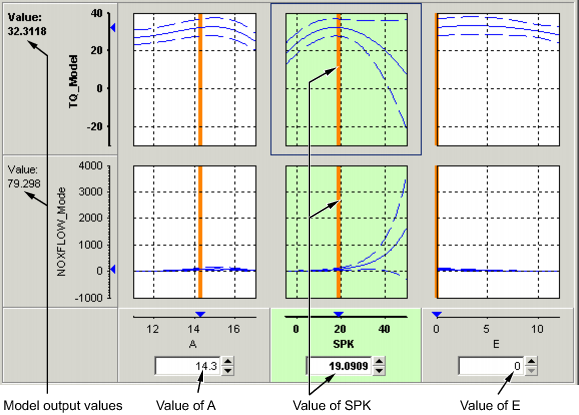

В предыдущем примере выбрана таблица искры (SPK график окрашен в зеленый). Задайте значения AFR (A) и EGR (E) использоваться, например:
Выберите табличную вершину искры.
Щелкните в окне редактирования для A и установленный его значение к 14.3.
Щелкните в окне редактирования для E и установленный его значение к 0.
Значениями по умолчанию являются сетболы переменных, которые можно отредактировать в Переменном Словаре.
Например, если вы используете компромисс, чтобы калибровать таблицу для угла искры, вы можете хотеть установить начальные значения для таблиц отношения воздуха/топлива (AFR) и переработка выхлопного газа (EGR).
Устанавливать постоянные значения для всех рабочих точек одной таблицы:
Подсветите таблицу в древовидном отображении.
Выберите одну рабочую точку в таблице.
Введите требуемое значение ячейки.
Щелкните правой кнопкой и выберите Extrapolation Mask> Add Selection.
Это добавляет ячейку в маску экстраполяции.
Щелкните
, чтобы экстраполировать по целой таблице.
Это заполняет таблицу значением одной ячейки.
