structuralDamping
Задайте параметры затухания для переходного процесса или частотной характеристики структурная модель
Синтаксис
Описание
structuralDamping( задает пропорциональные (Рэлеевские) параметры затухания structuralmodel,'proportional','Alpha',a,'Beta',b)a и b для structuralmodel. Вторым аргументом должен быть 'proportional'.
Для модели частотной характеристики с затуханием результаты являются комплексными. Используйте функции, такие как abs и angle получить результаты с действительным знаком, такие как величина и фаза.
ab = structuralDamping(___)
Примеры
Рэлеевские параметры затухания
Задайте пропорциональные (Рэлеевские) параметры затухания для луча.
Создайте переходную структурную модель.
structuralModel = createpde('structural','transient-solid');

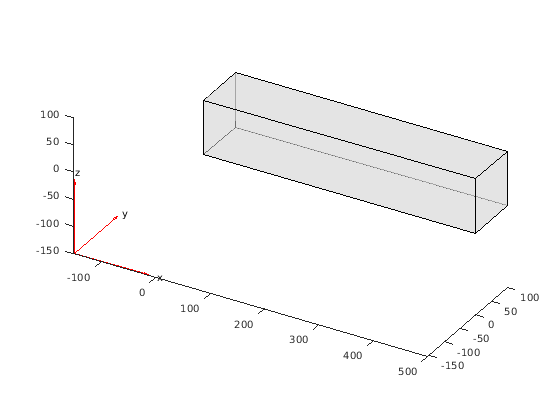

Импортируйте и постройте геометрию.
gm = importGeometry(structuralModel,'SquareBeam.STL'); pdegplot(structuralModel,'FaceAlpha',0.5)
Задайте модуль Молодежи, отношение Пуассона и массовую плотность.
structuralProperties(structuralModel,'YoungsModulus',210E9,... 'PoissonsRatio',0.3,... 'MassDensity',7800);
Задайте Рэлеевские параметры затухания.
structuralDamping(structuralModel,'proportional','Alpha',10,'Beta',2)
ans =
StructuralDampingAssignment with properties:
RegionType: 'Cell'
RegionID: 1
DampingModel: 'proportional'
Alpha: 10
Beta: 2
Входные параметры
Выходные аргументы
Смотрите также
StructuralModel | solve | structuralBC | structuralBodyLoad | structuralBoundaryLoad | structuralProperties
