phased.ArrayResponse

Ответ сенсорной матрицы

расширьте все на странице

Описание

ArrayResponse объект вычисляет ответ с комплексным знаком сенсорной матрицы.

Вычислить ответ массива для заданных направлений:

  1. Задайте и настройте свой калькулятор ответа массивов. Смотрите Конструкцию.

  2. Вызовите step оценить ответ согласно свойствам phased.ArrayResponse. Поведение step характерно для каждого объекта в тулбоксе.

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.

Конструкция

H = phased.ArrayResponse создает Системный объект ответа массивов, H. Этот объект вычисляет ответ сенсорной матрицы для заданных направлений. По умолчанию универсальная линейная матрица (ULA) с 2 элементами используется.

H = phased.ArrayResponse(Name,Value) создает объект, H, с каждым заданным набором имени свойства к заданному значению. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как (Name1, Value1..., NameN, ValueN).

Свойства

SensorArray

Обработайте к сенсорной матрице, используемой, чтобы вычислить ответ

Задайте сенсорную матрицу как указатель. Сенсорная матрица должна быть объектом массивов в phased пакет. Массив может содержать подмассивы.

Значение по умолчанию: phased.ULA со значениями свойств по умолчанию

PropagationSpeed

Скорость распространения сигнала

Задайте скорость распространения сигнала, в метрах в секунду, как положительная скалярная величина.

Значение по умолчанию: Скорость света

WeightsInputPort

Добавьте вход, чтобы задать веса

Чтобы задать веса, установите это свойство на true и используйте соответствующий входной параметр, когда вы вызовете step. Если вы не хотите задавать веса, установите это свойство на false.

По умолчанию: false

EnablePolarization

Включите симуляцию поляризации

Установите это свойство на true позволять ответу массивов симулировать поляризацию. Установите это свойство на false проигнорировать поляризацию. Это свойство применяется только, когда массив задал в SensorArray свойство способно к симуляции поляризации.

По умолчанию: false

Методы

шагВычислите ответ массивов сенсорной матрицы
Характерный для всех системных объектов
release

Позвольте изменения значения свойства Системного объекта

Примеры

развернуть все

Скрипт Open Live Script

Вычислите ответ массивов для универсальной линейной матрицы (ULA) с 4 элементами в направлении 30 азимутов степеней и 20 вертикальных изменений степеней. Примите, что рабочая частота массива составляет 300 МГц.

Создайте Системные объекты ArrayResponse и ULA

fc = 300e6;
c = physconst('LightSpeed');
array = phased.ULA(4);
response = phased.ArrayResponse('SensorArray',array);
resp = response(fc,[30;20])
resp = 0.2768 + 0.0000i

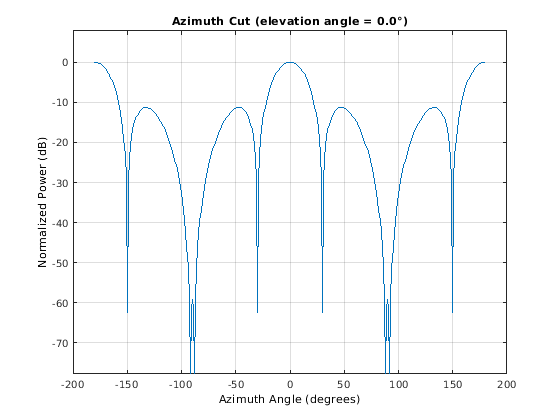

Постройте ответ массивов в дБ

Постройте нормированную степень в дб как сокращение азимута при 0 вертикальных изменениях степеней.

pattern(array,fc,[-180:180],0,'PropagationSpeed',c,'CoordinateSystem','rectangular','Type','powerdb')

Ссылки

[1] Деревья фургона, H. Оптимальная обработка матриц. Нью-Йорк: Wiley-межнаука, 2002.

Расширенные возможности

Смотрите также

| | | | |

Введенный в R2011a
