phased.PhaseCodedWaveform

Закодированный фазой импульсный сигнал

расширьте все на странице

Описание

PhaseCodedWaveform объект создает закодированный фазой импульсный сигнал.

Получить выборки формы волны:

  1. Задайте и настройте свой закодированный фазой импульсный сигнал. Смотрите Конструкцию.

  2. Вызовите step сгенерировать закодированные фазой выборки импульсного сигнала согласно свойствам phased.PhaseCodedWaveform. Поведение step характерно для каждого объекта в тулбоксе.

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции. Когда единственный аргумент к step методом является сам Системный объект, замена y = step(obj) y = obj().

Конструкция

H = phased.PhaseCodedWaveform создает закодированный фазой Системный объект импульсного сигнала, H. Объект генерирует выборки закодированного фазой импульса.

H = phased.PhaseCodedWaveform(Name,Value) создает закодированный фазой объект импульсного сигнала, H, с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы. Name имя свойства и Value соответствующее значение. Name должен появиться в одинарных кавычках (''). Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,…,NameN,ValueN.

Свойства

SampleRate

Частота дискретизации

Задайте частоту дискретизации в герц как положительная скалярная величина. Значение по умолчанию этого свойства соответствует 1 МГц. Значение этого свойства должно удовлетворить этим ограничениям:

  • (SampleRate./PRF) скаляр или вектор, который содержит только целые числа — количество выборок в импульсе должно быть целым числом.

  • (SampleRate*ChipWidth) целочисленное значение — количество выборок в чипе должно быть целым числом.

Значение по умолчанию: 1e6

Code

Тип фазы кода

Задайте тип фазы кода, используемый в фазовой модуляции. Допустимые значения:

  • 'Barker'

  • 'Frank'

  • 'P1'

  • 'P2'

  • 'P3'

  • 'P4'

  • 'Px'

  • 'Zadoff-Chu'

Значение по умолчанию: 'Frank'

ChipWidth

Длительность времени каждого чипа

Укажите, что длительность времени каждого вносит закодированную фазой форму волны как положительную скалярную величину. Модули являются секундами. Для этой формы волны импульсная длительность равна продукту ширины чипа и количеству микросхем.

Значение этого свойства должно удовлетворить этим ограничениям:

  • ChipWidth меньше чем или равно (1./(NumChips*PRF)) — общая длительность времени всех микросхем не может превысить длительность импульса.

  • (SampleRate*ChipWidth) целочисленное значение — количество выборок в чипе должно быть целым числом.

Значение по умолчанию: 1e-5

NumChips

Количество микросхем

Задайте количество микросхем на импульс в закодированной фазой форме волны как положительное целое число. Значение этого свойства должно быть меньше чем или равно (1./(ChipWidth*PRF)) — общая длительность времени всех микросхем не может превысить импульсный интервал повторения.

Таблица показывает дополнительные ограничения на количество микросхем для различных типов кода.

Если Code свойство...Затем NumChips свойство должно быть...
'Frank', 'P1', или 'Px'Полный квадрат
'P2'Четное число, которое является полным квадратом
'Barker'2, 3, 4, 5, 7, 11, или 13

Значение по умолчанию: 4

SequenceIndex

Индекс последовательности Задова-Чу

Задайте индекс последовательности, используемый в коде Zadoff-Чу в качестве положительного целого числа. Это свойство применяется только, когда вы устанавливаете Code свойство к 'Zadoff-Chu'. Значение SequenceIndex должно быть относительно главным к значению NumChips свойство.

Значение по умолчанию: 1

PRF

Импульсная частота повторения

Импульсная частота повторения, PRF, заданный как скаляр или вектор-строка. Модули находятся в Гц. Импульсный интервал повторения, PRI, является инверсией импульсной частоты повторения, PRF. ThePRF должен удовлетворить этим ограничениям:

  • Продукт PRF и PulseWidth должен быть меньше чем или равен одному. Это условие выражает требование, чтобы ширина импульса была меньше одного импульсного интервала повторения. Для закодированной фазой формы волны ширина импульса является продуктом ширины чипа и количеством микросхем.

  • Отношение частоты дискретизации к любому элементу PRF должно быть целое число. Это условие выражает требование, чтобы количество выборок в одном импульсном интервале повторения было целым числом.

Можно выбрать значение одних только настроек свойства использования PRF или использующих настроек свойства в сочетании с prfidx входной параметр step метод.

  • Когда PRFSelectionInputPort false, вы устанавливаете свойства использования PRF только. Вы можете

    • реализуйте постоянный PRF путем определения PRF как положительный скаляр с действительным знаком.

    • реализуйте ступенчатый PRF путем определения PRF как вектор-строка с положительными записями с действительным знаком. Затем каждый вызов step метод использует последовательные элементы этого вектора для PRF. Если последний элемент вектора достигнут, процесс продолжается циклически первым элементом вектора.

  • Когда PRFSelectionInputPort true, можно реализовать выбираемый PRF путем определения PRF как вектор-строка с положительными записями с действительным знаком. Но на этот раз, когда вы выполняете step метод, выберите PRF путем передачи аргумента, задающего индекс в вектор PRF.

Во всех случаях фиксируется количество выходных выборок, когда вы устанавливаете OutputFormat свойство к 'Samples'. Когда вы используете различный PRF и устанавливаете OutputFormat свойство к 'Pulses', количество выборок может варьироваться.

Значение по умолчанию: 10e3

PRFSelectionInputPort

Включите вход выбора PRF

Включите вход выбора PRF, заданный как true или false. Когда вы устанавливаете это свойство на false, метод шага использует набор значений в PRF свойство. Когда вы устанавливаете это свойство на true, вы передаете аргумент индекса в step метод, чтобы выбрать значение из вектора PRF.

По умолчанию: false

OutputFormat

Формат выходного сигнала

Задайте формат выходного сигнала как 'Pulses' или 'Samples'. Когда вы устанавливаете OutputFormat свойство к 'Pulses', выход step метод принимает форму нескольких импульсов, заданных значением NumPulses свойство. Количество выборок на импульс может варьироваться, если вы изменяете импульсную частоту повторения во время симуляции.

Когда вы устанавливаете OutputFormat свойство к 'Samples', выход step метод в форме нескольких выборок. В этом случае количество выборок выходного сигнала является значением NumSamples свойство и фиксируется.

Значение по умолчанию: 'Pulses'

NumSamples

Количество выборок в выходе

Задайте количество выборок в выходе step метод как положительное целое число. Это свойство применяется только, когда вы устанавливаете OutputFormat свойство к 'Samples'.

Значение по умолчанию: 100

NumPulses

Количество импульсов в выходе

Задайте количество импульсов в выходе step метод как положительное целое число. Это свойство применяется только, когда вы устанавливаете OutputFormat свойство к 'Pulses'.

Значение по умолчанию: 1

PRFOutputPort

Установите это свойство на true выводить PRF для импульса тока с помощью step аргумент метода.

Зависимости

Это свойство может использоваться только когда OutputFormat свойство установлено в 'Pulses'.

По умолчанию: false

Методы

пропускная способностьПропускная способность закодированной фазой формы волны
getMatchedFilterКоэффициенты согласованного фильтра для формы волны
графикПостройте закодированный фазой импульсный сигнал
сбросСбросьте состояния закодированного фазой объекта формы волны
шагВыборки закодированной фазой формы волны
Характерный для всех системных объектов
release

Позвольте изменения значения свойства Системного объекта

Примеры

развернуть все

Скрипт Open Live Script

Создайте и постройте 2D импульс закодированная фазой форма волны, которая использует код Zadoff-Чу.

sPCW = phased.PhaseCodedWaveform('Code','Zadoff-Chu',...
    'ChipWidth',5e-6,'NumChips',16,...
    'OutputFormat','Pulses','NumPulses',2);
fs = sPCW.SampleRate;

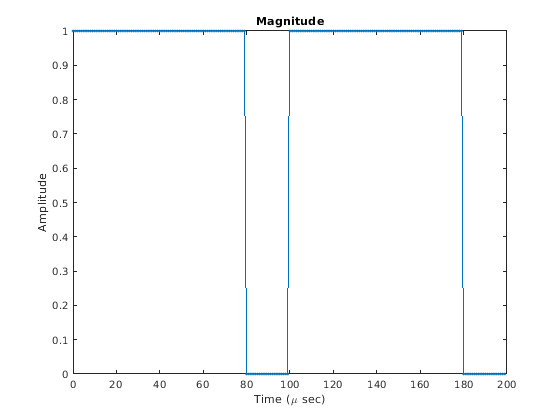

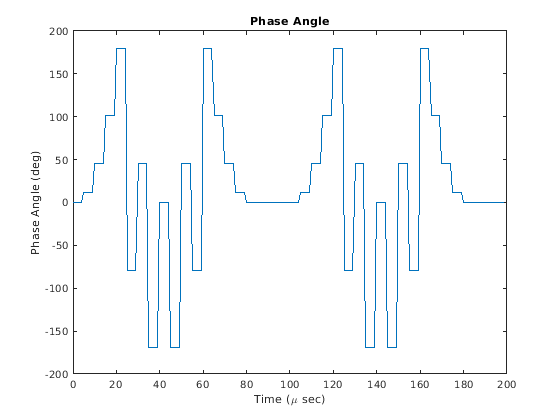

Сгенерируйте выборки сигнала и постройте величину и фазу форм волны.

wav = step(sPCW);
nsamp = size(wav,1);
t = [0:(nsamp-1)]/fs;
plot(t*1e6,abs(wav),'.-')
title('Magnitude')
xlabel('Time (\mu sec)')
ylabel('Amplitude')

plot(t*1e6,180/pi*angle(wav))
title('Phase Angle')
xlabel('Time (\mu sec)')
ylabel('Phase Angle (deg)')

Постройте спектр.

nsamp = size(wav,1);
nfft = 2^nextpow2(nsamp);
Z = fft(wav,nfft);
fr = [0:(nfft-1)]/nfft*fs;
fr = fr - fs/2;
plot(fr/1000,abs(fftshift(Z)))
xlabel('Frequency (kHz)')
ylabel('Amplitude')
grid

Алгоритмы

Код Баркера с 2 чипами может использовать [1 - 1] или [1 1] как последовательность амплитуд. Это программное обеспечение реализации [1 - 1].

Код Баркера с 4 чипами может использовать [1 1 – 1 1] или [1 1 1 - 1] как последовательность амплитуд. Это программное обеспечение реализации [1 1 – 1 1].

Код Zadoff-Чу может использовать по часовой стрелке или против часовой стрелки последовательность фаз. Это программное обеспечение реализует последнего, такой как π⋅f(k)⋅SequenceIndex/NumChips вместо −π⋅f(k)⋅SequenceIndex/NumChips. В этих выражениях k является индексом чипа, и f (k) является функцией k.

Для получения дальнейшей информации см. [1].

Ссылки

[1] Levanon, N. и Э. Мозезон. Радарные сигналы. Хобокен, NJ: John Wiley & Sons, 2004.
