stokes

Топит параметры поляризованного поля

свернуть все на странице

Синтаксис

G = stokes(fv)
stokes(fv)

Описание

пример

G = stokes(fv) возвращает четыре параметра Stokes G из поляризованного поля или набора полей, заданных в fv. Поле должно быть выражено в терминах линейных компонентов поляризации. Выражение поля в терминах 2D вектора-строки из линейных компонентов поляризации называется Jones vector formalism.

пример

stokes(fv) отображает параметры Стокса, соответствующие fv как указывает на сфере Poincare.

Примеры

свернуть все

Скрипт Open Live Script

Создайте левое циркулярно поляризованное поле. Преобразуйте его в линейное представление и вычислите вектор Стокса.

cfv = [2;0];
fv = circpol2pol(cfv);
G = stokes(fv)
G = 4×1

    4.0000
         0
         0
    4.0000
Скрипт Open Live Script

Отобразите точки на сфере Пуанкаре для левого циркулярно поляризованного поля и линейного поляризованного поля на 45 °.

fv = [sqrt(2)/2, 1; sqrt(2)/2*1i, 1];
G = stokes(fv)
G = 4×2

    1.0000    2.0000
         0         0
         0    2.0000
    1.0000         0


stokes(fv);

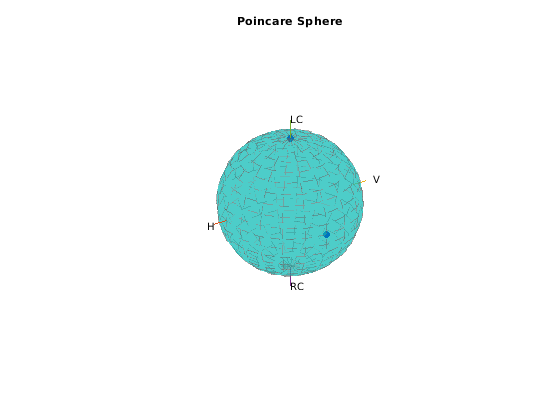

Точка в Северном полюсе представляет левое циркулярно поляризованное поле. Точка на экваторе представляет линейное поляризованное поле на 45 °.

Входные параметры

свернуть все

Полевой вектор в его линейном представлении поляризации, заданном как 2 N матрицей с комплексным знаком или в его линейном представлении отношения поляризации, заданном как 1 N вектором-строкой с комплексным знаком. Если fv матрица, каждый столбец fv представляет поле в форме [Eh;Ev], где Eh и Ev его горизонталь и вертикальные линейные компоненты поляризации. Выражение поля в терминах 2D вектора-строки из линейных компонентов поляризации называется Jones vector formalism. Если fv вектор, каждая запись в fv содержит отношение поляризации, Ev/Eh.

Пример: [sqrt (2)/2*1i; 1]

Типы данных: double
Поддержка комплексного числа: Да

Выходные аргументы

свернуть все

G содержит четыре параметра Стокса для каждого поляризованного поля, заданного в fv. Топит параметры, вычисляются из комбинаций интенсивности поля:

  • G0 описывает общую интенсивность поля.

  • G1 описывает превосходство горизонтальной линейной интенсивности поляризации по вертикальной линейной интенсивности поляризации.

  • G2 описывает превосходство линейной интенсивности поляризации на +45 ° линейная интенсивность поляризации на более чем-45 °.

  • G3 описывает превосходство правильной интенсивности круговой поляризации по левой интенсивности круговой поляризации.

Ссылки

[1] Мотт, H., антенны для радара и Communications, John Wiley & Sons, 1992.

[2] Джексон, степень доктора юридических наук, Классическая Электродинамика, 3-й Выпуск, John Wiley & Sons, 1998, стр 299–302.

[3] Перенесенный, M. и Э. Уолф, Принципы Оптики, 7-го Выпуска, Кембриджа: Издательство Кембриджского университета, 1999, стр 25–32.

Расширенные возможности

Смотрите также

| | |

Введенный в R2013a
