Как компоненты газа Библиотеки Основы могут использоваться, чтобы смоделировать управляемый пневматический привод. Распределительный клапан является подсистемой маскированной, созданной из Переменных Локальных блоков Ограничения (G), чтобы смоделировать открытие и закрытие путей к потоку. Привод Двойного действия является подсистемой маскированной, созданной из Поступательного Механического Конвертера (G) блоки, чтобы смоделировать интерфейс между газовой сетью и механической поступательной сетью.

Как пневматический двигатель лопасти может быть смоделирован с помощью языка Simscape™. Пневматический Моторный компонент создается с помощью области газа Основы Simscape. Это наследовалось foundation.gas.two_port_steady базовый класс, который содержит общие уравнения, которые реализуют против ветра энергетическая скорость потока жидкости и газовые свойства в портах. Пневматический Моторный подкласс реализует уравнения, которые описывают поведения, характерные для компонента, такие как моторный крутящий момент и характеристики скорости потока жидкости и энергетический баланс и масса. Блок Pneumatic Motor вставляется в модель с помощью блока Simscape Component без потребности сгенерировать отдельную библиотеку.

Поведение дросселирования газового отверстия смоделировано блоком Local Restriction (G). Управляемый Резервуар (G) блоки используется, чтобы настроить управляемые граничные условия давления и температуры от Signal Builder, чтобы протестировать газовое отверстие.

Моделирует вспомогательный блок питания (APU) газовой турбины на основе Цикла Брайтона. Блоки Компрессора и Турбины являются собственными компонентами на основе Библиотеки Газа Основы Simscape™. Входная мощность к системе представлена инжекцией тепла в камеру сгорания; фактическая химия сгорания не моделируется. Один вал соединяет компрессор и турбину так, чтобы степень от турбины управляла компрессором. APU является свободной турбиной, которая далее расширяет выхлопной поток, чтобы произвести выходную мощность.

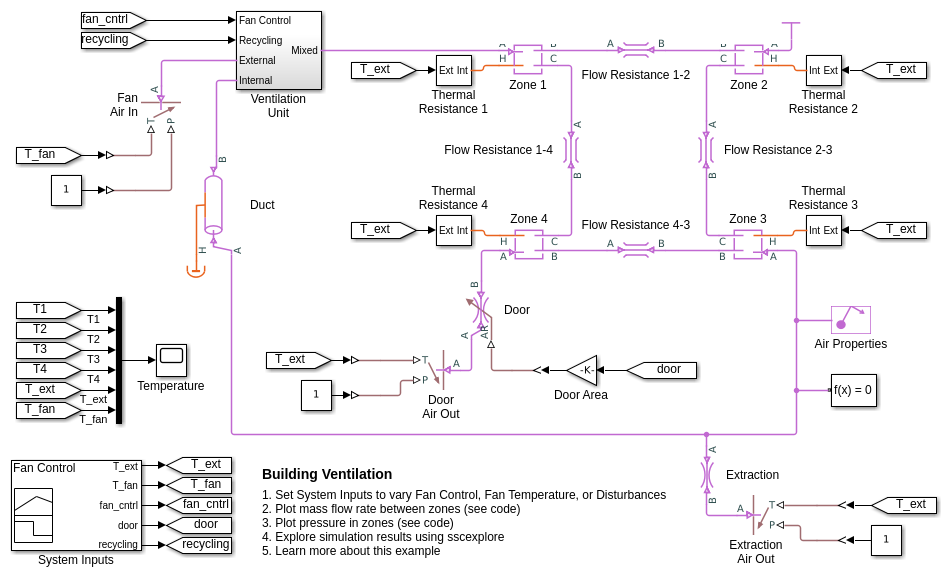

Моделирует схему вентиляции в создании. Воздушный объем в создании разделен на четыре зоны. Модуль вентиляции уносит холодный воздух в Зону 1 и воздух извлечений от Зоны 3. Извлеченный воздух может быть опционально переработан назад в Зону 1. Дверь в Зоне 4 может быть открыта, чтобы вентилировать воздух к атмосфере.
