Second-Order Low-Pass Filter (Discrete or Continuous)

Дискретное время или непрерывное время фильтр lowpass второго порядка

Библиотека:
Simscape / Электрический / Управление / Общее Управление

Описание

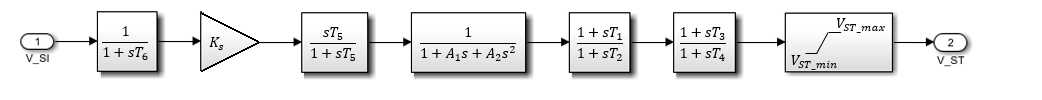

Блок Second-Order Low-Pass Filter (Discrete or Continuous) реализует фильтр нижних частот второго порядка в соответствии со Станд. IEEE 421.5-2016 ^[1]. В стандарте фильтр является одним входом, один формирователь выходного сигнала, который используется в Стабилизаторе Энергосистемы PSS1A.

В PSS1A фильтр составляет некоторые низкочастотные эффекты высокочастотных крутильных фильтров. Это может также помочь сформировать усиление и характеристики фазы стабилизатора.

Чтобы переключиться между непрерывными и дискретными реализациями блока Second-Order Low-Pass Filter (Discrete or Continuous), настройте значение параметров Sample time.

Порты

Входной параметр

развернуть все

`u` — Вход Filter
скаляр или вектор

Вход Filter.

Типы данных: single | double

Вывод

развернуть все

`y` — Filtered выход
скаляр или вектор

Filtered выход. Выход имеет то же число элементов как вход.

Типы данных: single | double

Параметры

развернуть все

`Coefficient of s, A1` — коэффициент A1
0.1 (значение по умолчанию) | положительная скалярная величина

A1, сигнал, обусловливающий частоту, фильтрует коэффициент s.

`Coefficient of s^2, A2` — коэффициент A2
0.2 (значение по умолчанию) | положительная скалярная величина

A2, сигнал, обусловливающий частоту, фильтрует коэффициент ^s2.

`Sample time (-1 for inherited)` — Блокируйте шаг расчета
-1 (значение по умолчанию) | 0 | положительная скалярная величина

Время между последовательным выполнением блока. Во время выполнения блок производит выходные параметры и, при необходимости обновляет его внутреннее состояние. Для получения дополнительной информации смотрите то, Что Шаг расчета? (Simulink) и Настройка времени выборки (Simulink).

Для наследованной операции дискретного времени задайте -1. Для операции дискретного времени задайте положительное целое число. Для операции непрерывного времени задайте 0.

Если этот блок находится в подсистеме маскированной, или другая различная подсистема, которая позволяет вам переключаться между непрерывной операцией и дискретной операцией, продвигает параметр шага расчета. Продвижение параметра шага расчета гарантирует правильное переключение между непрерывными и дискретными реализациями блока. Для получения дополнительной информации смотрите, Продвигают Параметр Маску (Simulink).

Ссылки

[1] Методические рекомендации IEEE для системных моделей возбуждения для исследований устойчивости энергосистемы. Станд. IEEE 421.5-2016. Пискатауэй, NJ: IEEE-SA, 2016.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Введенный в R2018b
