amplifier

Объект Amplifier

расширьте все на странице

Описание

Используйте amplifier объект создать элемент усилителя. Усилитель является объектом схемы РФ с 2 портами. Можно использовать этот элемент в rfbudget возразите и circuit объект.

Создание

Синтаксис

amp = amplifier
amp = amplifier(Name,Value)

Описание

пример

amp = amplifier создает объект усилителя со значениями свойств по умолчанию.

пример

amp = amplifier(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычку.

Свойства

развернуть все

Имя усилителя, заданного как вектор символов. Все имена должны быть допустимыми именами переменных MATLAB®.

Пример: 'Name','amp'

Пример: amplifier.Name = 'amp'

Доступное усиление степени, заданное как действительный конечный скаляр в дБ.

Пример: 'Gain',10

Пример: amplifier.Gain = 10

Шумовая фигура, заданная как действительный конечный неотрицательный скалярный дБ.

Пример: 'NF',-10

Пример: amplifier.NF = -10

Выведите прерывание третьего порядка, заданное как скаляр в dBm.

Пример: 'OIP3',10

Пример: amplifier.OIP3 = 10

Входной импеданс, заданный как положительная действительная часть конечный скаляр в Омах. Можно также использовать комплексное число с положительной действительной частью.

Пример: 'Zin',40

Пример: amplifier.Zin = 40

Выходной импеданс, заданный как скаляр в Омах. Можно также использовать комплексное число с положительной действительной частью.

Пример: 'Zout',40

Пример: amplifier.Zout = 40

Количество портов, заданных как скалярное целое число. Это свойство доступно только для чтения.

Имена портовых терминалов, заданных как вектор ячейки. Это свойство доступно только для чтения.

Примеры

свернуть все

Скрипт Open Live Script

Создайте объект усилителя, названный 'LNA'и имеет усиление 10 дБ.

a = amplifier('Name','LNA','Gain',10)
a =
  amplifier: Amplifier element

         Name: 'LNA'
         Gain: 10
           NF: 0
         OIP3: Inf
          Zin: 50
         Zout: 50
     NumPorts: 2
    Terminals: {'p1+'  'p2+'  'p1-'  'p2-'}
Скрипт Open Live Script

Создайте объект усилителя с усилением 4 дБ. Создайте другой объект усилителя, который имеет выходное прерывание третьего порядка (OIP3) 3 dBm.

amp1 = amplifier('Gain',4);
amp2 = amplifier('OIP3',13);

Создайте схему с 2 портами с помощью усилителей.

c = circuit([amp1 amp2])
c =
  circuit: Circuit element

    ElementNames: {'Amplifier'  'Amplifier_1'}
        Elements: [1x2 amplifier]
           Nodes: [0 1 2 3]
            Name: 'unnamed'
        NumPorts: 2
       Terminals: {'p1+'  'p2+'  'p1-'  'p2-'}
Скрипт Open Live Script

Создайте усилитель с усилением 4 дБ.

a = amplifier('Gain',4);

Создайте модулятор с OIP3 13 dBm.

m = modulator('OIP3',13);

Создайте nport использование passive.s2p.

n = nport('passive.s2p');

Создайте rf элемент с усилением 10 дБ.

r = rfelement('Gain',10);

Вычислите rf бюджет серии rf элементов на входной частоте 2,1 ГГц, доступной входной мощности-30 дБ и пропускной способности 10 МГц.

b = rfbudget([a m r n],2.1e9,-30,10e6)
b =
  rfbudget with properties:

               Elements: [1x4 rf.internal.rfbudget.Element]
         InputFrequency: 2.1 GHz
    AvailableInputPower: -30 dBm
        SignalBandwidth:  10 MHz
             AutoUpdate: true

   Analysis Results
        OutputFrequency: (GHz) [  2.1    3.1    3.1     3.1]
            OutputPower: (dBm) [  -26    -26    -16   -20.6]
         TransducerGain: (dB)  [    4      4     14     9.4]
                     NF: (dB)  [    0      0      0  0.1392]
                   OIP3: (dBm) [  Inf     13     23    18.4]
                   IIP3: (dBm) [  Inf      9      9       9]
                    SNR: (dB)  [73.98  73.98  73.98   73.84]

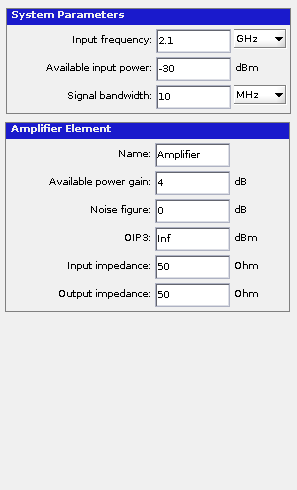

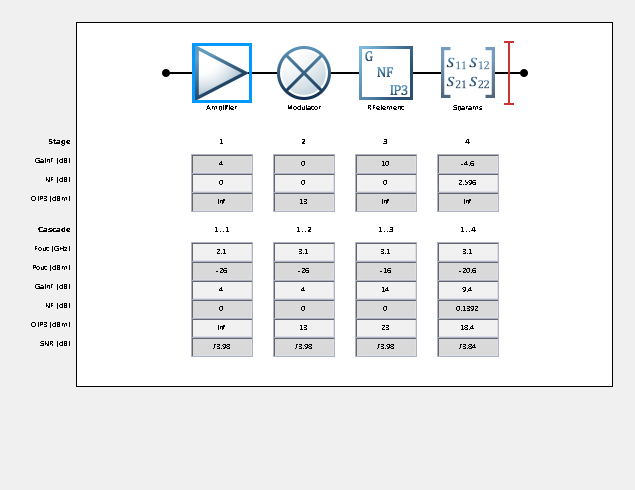

Покажите анализ в приложении RF Budget Analyzer.

show(b)

Смотрите также

|

Введенный в R2017a
