OpenIF
Найдите открытые промежуточные частоты (IFS) в многополосной архитектуре передатчика или получателя
Описание
Используйте OpenIF класс, чтобы анализировать шпоры и зоны без шпор в многополосном передатчике или получателе. Эта информация помогает вам определить промежуточные частоты (IFS), которые не производят интерференцию в операционные полосы.
Создание
Синтаксис
Описание
hif = OpenIF
hif = OpenIF(Name,Value)Name,Value парные аргументы.
hif = OpenIF(bandwidth)
Входные параметры
Свойства
IF Location — Местоположение IF
'MixerOutput' (значение по умолчанию) | 'MixerInput'
Местоположение IF, заданного как 'MixerOutput' или 'MixerInput'.
Установка
IFLocationк'MixerInput'задает преобразующий (передача) настройка, где один IF смешан до нескольких RFs. Следующий рисунок показывает это соглашение.
Установка
IFLocationк'MixerOutput'задает вниз преобразующий (получение) настройка, где несколько RFs смешаны вниз к одному IF. Следующий рисунок показывает это соглашение.
Установка IFLocation определяет доступные значения для injection аргумент addMixer функция.
Пример: 'IFLocation','MixerInput'
Пример: amplifier.IFLocation = 'MixerInput'
SpurFloor — Максимальное цилиндрическое значение
99
Максимальная разница в величине между сигналом на уровне 0 дБн и продуктом межмодуляции, что OpenIF объект рассматривает шпору, заданную как скаляр в дБн.
Пример: 'SpurFloor',80
Пример: amplifier.SpurFloor = 80
IFBW — Пропускная способность IF в масштабе всей системы
99
Пропускная способность IF в масштабе всей системы, заданная как скаляр в герц. Можно также установить это свойство с помощью дополнительного bandwidth входной параметр.
Пример: 'IFBW',80
Пример: amplifier.IFBW = 80
Примеры
Зоны без шпор многополосного получателя
Настройте OpenIF возразите как многополосный получатель, добавьте три микшера в него и получите информацию о ее зонах без шпор.
Задайте OpenIF объект. Первый вход является пропускной способностью сигнала IF (50 МГц). 'IFLocation','MixerOutput' пара "имя-значение" задает вниз преобразующую настройку.
hif = OpenIF(50e6,'IFLocation','MixerOutput');
Задайте первый микшер с таблицей межмодуляции и добавьте его в объект OpenIF. Микшер 1 имеет частоту центра РФ на уровне 2,4 ГГц, имеет пропускную способность РФ 100 МГц и использует инжекцию низкой стороны.
IMT1 = [99 00 21 17 26; ... 11 00 29 29 63; ... 60 48 70 65 41; ... 90 89 74 68 87; ... 99 99 95 99 99]; addMixer(hif,IMT1,2.4e9,100e6,'low');
Микшер 2 имеет частоту центра РФ на уровне 3,7 ГГц, имеет пропускную способность 150 МГц и использует инжекцию низкой стороны.
IMT2 = [99 00 09 12 15; ... 20 00 26 31 48; ... 55 70 51 70 53; ... 85 90 60 70 94; ... 96 95 94 93 92]; addMixer(hif,IMT2,3.7e9,150e6,'low');
Микшер 3 имеет частоту центра РФ на уровне 5 ГГц, имеет пропускную способность 200 МГц и использует инжекцию низкой стороны.
IMT3 = [99 00 15 23 36; ... 10 00 34 27 59; ... 67 61 56 59 68; ... 97 82 81 60 77; ... 99 99 99 99 96]; addMixer(hif,IMT3,5e9,200e6,'low');
Многополосный получатель полностью задан и готов к анализу цилиндрической свободной зоны. Используйте report метод, чтобы анализировать и отобразить цилиндрическую и зональную информацию без шпор в командной строке. Метод также возвращает информацию о микшерах в получателе.
hif.report
Intermediate Frequency (IF) Planner
IF Location: MixerOutput
-- MIXER 1 --
RF Center Frequency: 2.4 GHz
RF Bandwidth: 100 MHz
IF Bandwidth: 50 MHz
MixerType: low
Intermodulation Table: 99 0 21 17 26
11 0 29 29 63
60 48 70 65 41
90 89 74 68 87
99 99 95 99 99
-- MIXER 2 --
RF Center Frequency: 3.7 GHz
RF Bandwidth: 150 MHz
IF Bandwidth: 50 MHz
MixerType: low
Intermodulation Table: 99 0 9 12 15
20 0 26 31 48
55 70 51 70 53
85 90 60 70 94
96 95 94 93 92
-- MIXER 3 --
RF Center Frequency: 5 GHz
RF Bandwidth: 200 MHz
IF Bandwidth: 50 MHz
MixerType: low
Intermodulation Table: 99 0 15 23 36
10 0 34 27 59
67 61 56 59 68
97 82 81 60 77
99 99 99 99 96
Spur-Free Zones:
350.00 - 430.00 MHz
530.00 - 556.25 MHz
643.75 - 655.00 MHz
1.38 - 1.41 GHz
2.10 - 2.17 GHz
2.28 - 2.29 GHz

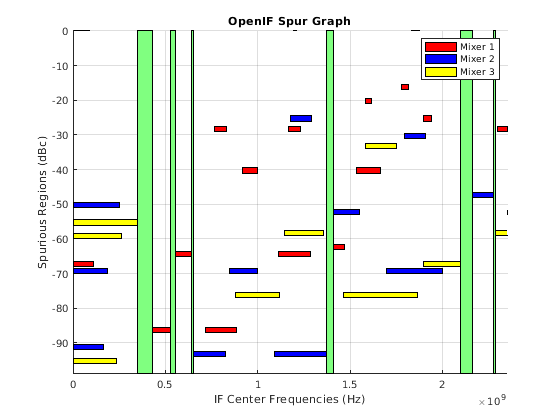

Используйте show метод, чтобы анализировать получатель и произвести интерактивный цилиндрический график. Генерация цилиндрического графика является удобным способом обобщить результаты анализа графически.
figure; hif.show
