smithplot

Отобразите данные об измерении на графике по графику Смита

свернуть все на странице

Синтаксис

smithplot(data)
smithplot(frequency,data)
smithplot(ax,___)
smithplot(hnet)
smithplot(hnet,i,j)
smithplot(hnet,[i1,j1;i2,j2;....,in,jn])
s = smithplot(___)
s = smithplot('gco')
smithplot(___,Name,Value)

Описание

пример

smithplot(data) создает график Смита на основе значений входных данных.

Примечание

График Смита обычно используется, чтобы отобразить отношение между отражательным коэффициентом, обычно данным как S11 или S22, и нормированным импедансом.

smithplot(frequency,data) создает график Смита на основе частоты и значений данных.

smithplot(ax,___) создает график Смита с определяемым пользователем указателем осей, ax, вместо указателя текущей системы координат. Указатели осей не поддержаны для сетевых объектов параметра. Этот параметр может использоваться с любым из двух предыдущих синтаксисов.

smithplot(hnet) графики все сетевые объекты параметра в hnet.

пример

smithplot(hnet,i,j) строит (i, j) th параметр hnet. hnet может быть сетевой параметр, rfckt, rfdata, nport или объект rfbudget.

пример

smithplot(hnet,[i1,j1;i2,j2;....,in,jn]) графики несколько параметров (i 1, j 1, i 2, j 2, …, i n, j n) hnet. hnet может быть сетевой параметр, rfckt, rfdata, nport или объект rfbudget.

Примечание

Для объектов rfbudget график кузнеца ограничивается отражательными коэффициентами.

s = smithplot(___) возвращает указатель объекта диаграммы Смита, таким образом, можно настроить график и добавить измерения.

s = smithplot('gco') возвращает указатель объекта диаграммы Смита текущего графика. Этот синтаксис полезен когда указатель на функцию, p не был возвращен или сохранен.

smithplot(___,Name,Value) создает график Смита с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение свойства. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Примеры

свернуть все

Скрипт Open Live Script

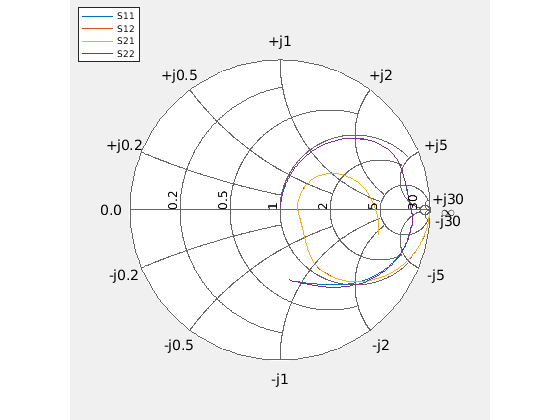

Постройте график Смита файла данных s-параметров, passive.s2p.

data = nport('passive.s2p')
data =
  nport: N-port element

    NetworkData: [1x1 sparameters]
           Name: 'Sparams'
       NumPorts: 2
      Terminals: {'p1+'  'p2+'  'p1-'  'p2-'}


smithplot(data);

Скрипт Open Live Script

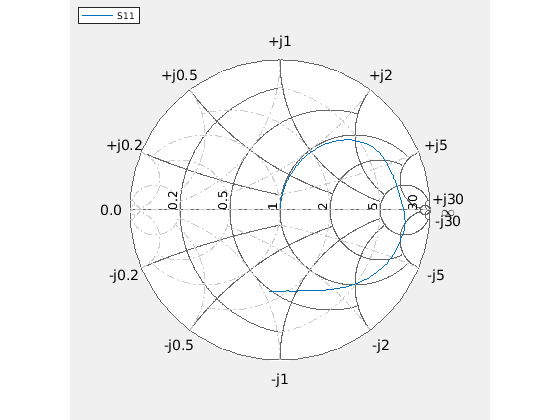

Постройте график Смита S11 файла данных s-параметра с помощью импеданса 75 Ом.

data = sparameters('passive.s2p' );
s = sparameters(data,75);
p = smithplot(s,1,1, 'GridType','ZY');

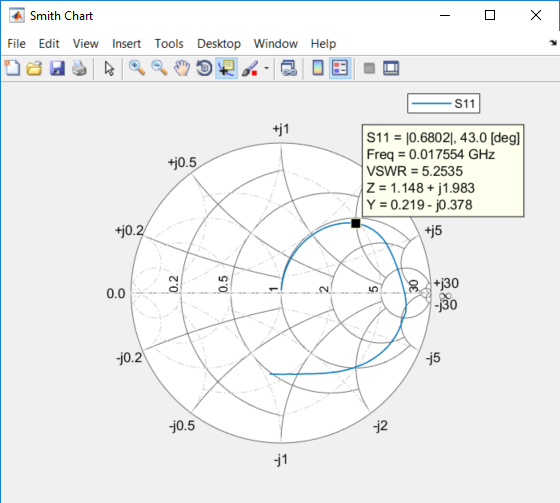

Используйте значок Data Cursor на панели инструментов, чтобы вставить курсор на вашей точечной диаграмме кузнеца. Вы теперь знаете S11, VSWR, Импеданс и значения частоты в том курсоре. Для значения проводимости измените Тип Сетки.

Скрипт Open Live Script

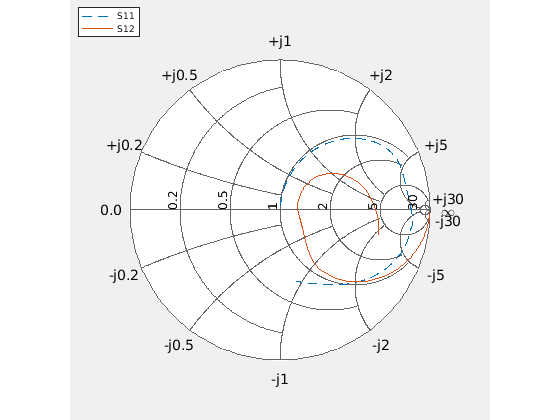

Постройте график Смита объекта rfckt.amplifier.

S = read(rfckt.amplifier,'passive.s2p');
ports = [1,1;1,2];
s = smithplot(S,ports);
s.LineStyle = {'--', '-'};

Скрипт Open Live Script

Используйте интерактивное меню графика Смита в изменении стили маркера и линия.

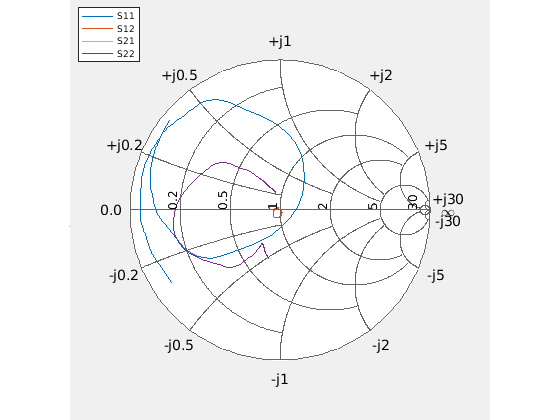

Постройте график Смита файла данных s-параметров, default.s2p.

data = nport('default.s2p')
data =
  nport: N-port element

    NetworkData: [1x1 sparameters]
           Name: 'Sparams'
       NumPorts: 2
      Terminals: {'p1+'  'p2+'  'p1-'  'p2-'}


smithplot(data)

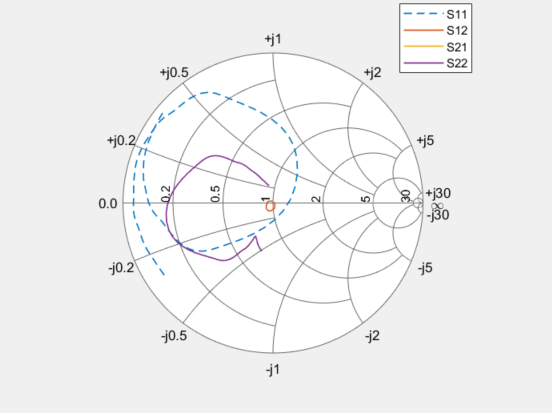

Щелкните правой кнопкой мыши по линии S11, чтобы показать интерактивное меню, DATASET 1. Используйте LineStyle, чтобы изменить стиль линии S11 на графике Смита.

Входные параметры

свернуть все

Входные данные, заданные как комплексный вектор или комплексная матрица.

Для матричного D столбцы D являются независимыми наборами данных. Для N-by-D массивы, размерности 2 и больше являются независимыми наборами данных.

Типы данных: double
Поддержка комплексного числа: Да

Данные о частоте, заданные как вектор действительных чисел.

Типы данных: double

Входные объекты, заданные как одно из следующего:

  • Объект параметра сети RF Toolbox™

  • объект rfckt

  • объект rfdata

  • объект nport

  • объект rfbudget.

Типы данных: double

Выходные аргументы

свернуть все

Указатель объекта диаграммы Смита. Можно использовать указатель, чтобы настроить график и добавить измерения с помощью команд MATLAB®.

Советы

  • Перечислять все свойство Name,Value пары в smithplot, используйте details(s). Можно использовать свойства извлечь любые данные из графика Смита. Например, s = smithplot(data,'GridType','Z') отображает сетку данных об импедансе из графика Смита.

  • Для списка свойств smithplot, смотрите SmithPlot Properties.

  • Можно использовать smithplot интерактивное меню, чтобы изменить линию и стили маркера.

Смотрите также

|

Введенный в R2017b
