Вычислите нормированную взаимно-простую факторизацию права системы SISO.

sys = zpk([1 -1+2i -1-2i],[-1 2+1i 2-1i],1);
[fact,Mr,Nr] = rncf(sys);

Исследуйте исходную систему и ее факторы.

sys

sys =

  (s-1) (s^2 + 2s + 5)
  --------------------
  (s+1) (s^2 - 4s + 5)

Continuous-time zero/pole/gain model.

zpk(Mr)

ans =

  0.70711 (s+1) (s^2 - 4s + 5)
  ----------------------------
    (s+1) (s^2 + 3.162s + 5)

Continuous-time zero/pole/gain model.

zpk(Nr)

ans =

  0.70711 (s-1) (s^2 + 2s + 5)
  ----------------------------
    (s+1) (s^2 + 3.162s + 5)

Continuous-time zero/pole/gain model.

Числители факторов Mr и Nr знаменатель и числитель sys, соответственно. Таким образом, sys = Nr/Mr. rncf выбирает знаменатели факторов, таким образом что система $\left[{\mathit{M}}_{\mathit{r}}\left(\mathit{j}\omega \right);{\mathit{N}}_{\mathit{r}}\left(\mathit{j}\omega \right)\right]$ единичный вектор на всех частотах. Чтобы подтвердить что свойство факторизации, исследуйте сингулярные значения fact, который является устойчивой минимальной реализацией $\left[{\mathit{M}}_{\mathit{r}}\left(\mathit{j}\omega \right);{\mathit{N}}_{\mathit{r}}\left(\mathit{j}\omega \right)\right]$.

sigma(fact)

В небольшой числовой ошибке, сингулярном значении fact 1 (0 дБ) на всех частотах.

Вычислите нормированную взаимно-простую факторизацию права модели в пространстве состояний, которая имеет два выходных параметров, два входных параметров и три состояния.

rng(0); % for reproducibility
sys = rss(3,2,2);
[fact,Mr,Nr] = rncf(sys);

fact устойчивая минимальная реализация факторизации, данной [Mr;Nr].

isstable(fact)

ans = logical
   1

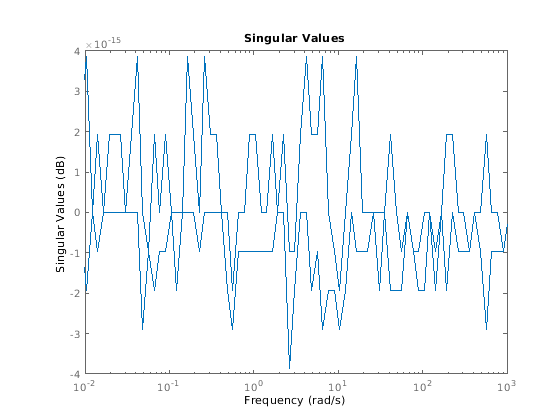

Другое свойство fact та его частотная характеристика F (jω), ортогональная матрица на всех частотах (F (jω)'F (jω) = I). Подтвердите это свойство путем исследования сингулярных значений fact. В небольшой числовой ошибке сингулярные значения равняются 1 (0 дБ) на всех частотах.

sigma(fact)

Подтвердите, что факторы удовлетворяют sys = Nr/Mr путем исследования сингулярных значений обоих.

sigma(sys,'b-',Nr/Mr,'r--')
