Сгенерируйте диаграмму стабилизации для модального анализа

свернуть все на странице

Синтаксис

modalsd(frf,f,fs)
modalsd(frf,f,fs,Name,Value)
fn = modalsd(___)

Описание

modalsd(frf,f,fs) генерирует диаграмму стабилизации в текущей фигуре. modalsd оценивает собственные частоты и коэффициенты затухания от 1 до 50 режимов и генерирует схему с помощью алгоритма комплексной экпоненты наименьших квадратов (LSCE). fs частота дискретизации. Частота, f, вектор со многими элементами, равными количеству строк функции частотной характеристики, frf. Можно использовать эту схему, чтобы дифференцироваться между вычислительными и физическими режимами.

пример

modalsd(frf,f,fs,Name,Value) задает аргументы пары "имя-значение" использования опций.

fn = modalsd(___) возвращает массив ячеек собственных частот, fn, идентифицированный как являющийся устойчивым между последовательными порядками модели. i th элемент содержит вектор длины-i собственных частот устойчивых полюсов. Полюса, которые не устойчивы, возвращены как NaNs. Этот синтаксис принимает любую комбинацию входных параметров от предыдущих синтаксисов.

Примеры

свернуть все

Скрипт Open Live Script

Вычислите функцию частотной характеристики для two-input/two-output системы, взволнованной случайным шумом.

Загрузите файл данных. Вычислите функцию частотной характеристики с помощью окна Hann с 5000 выборками и 50%-го перекрытия между смежными сегментами данных. Укажите, что выходные измерения являются смещениями.

load modaldata
winlen = 5000;

[frf,f] = modalfrf(Xrand,Yrand,fs,hann(winlen),0.5*winlen,'Sensor','dis');

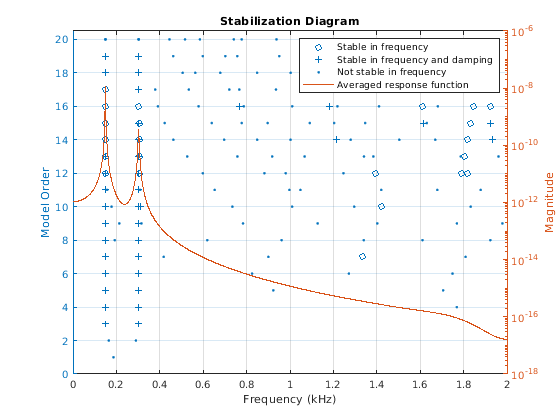

Сгенерируйте диаграмму стабилизации, чтобы идентифицировать до 20 физических режимов.

modalsd(frf,f,fs,'MaxModes',20)

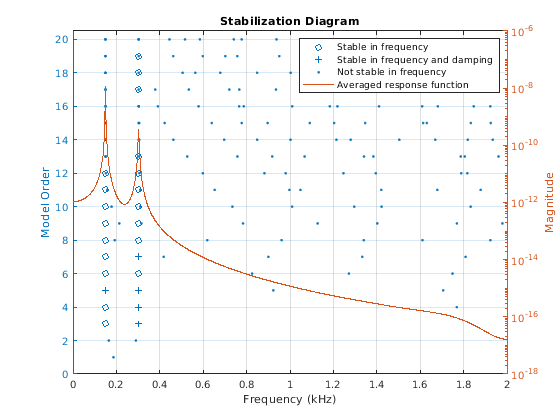

Повторите расчет, но теперь сожмите критерии устойчивости. Классифицируйте данный полюс, столь же устойчивый в частоте, если ее собственная частота изменяется меньше чем на 0,01% как увеличения порядка модели. Классифицируйте данный полюс, столь же устойчивый в затухании, если оценка коэффициента затухания изменяется меньше чем на 0,2% как увеличения порядка модели.

modalsd(frf,f,fs,'MaxModes',20,'SCriteria',[1e-4 0.002])

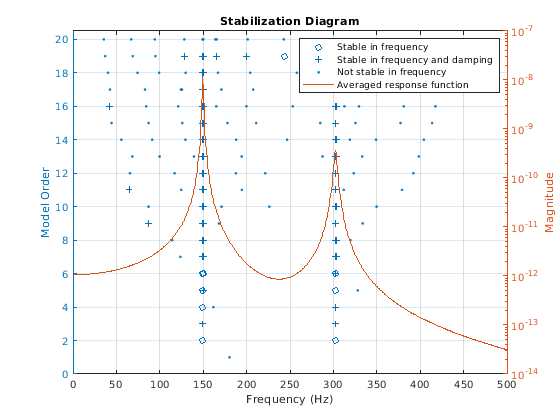

Ограничьте частотный диапазон между 0 и 500 Гц. Ослабьте критерии стабильности к 0,5% для частоты и 10% для затухания.

modalsd(frf,f,fs,'MaxModes',20,'SCriteria',[5e-3 0.1],'FreqRange',[0 500])

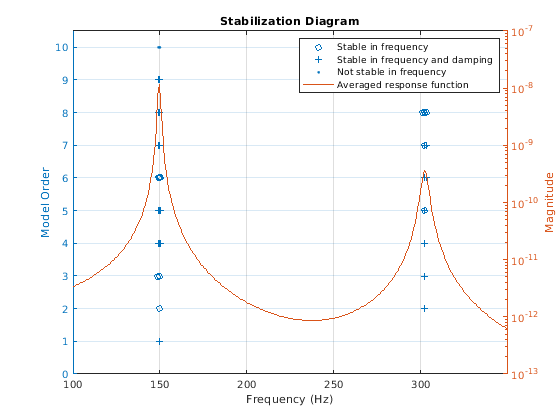

Повторите расчет с помощью алгоритма рациональной функции наименьших квадратов. Ограничьте частотный диапазон от 100 Гц до 350 Гц и идентифицируйте до 10 физических режимов.

modalsd(frf,f,fs,'MaxModes',10,'FreqRange',[100 350],'FitMethod','lsrf')

Входные параметры

свернуть все

Функция частотной характеристики, заданная как вектор, матрица или трехмерный массив. frf имеет размер p-by-m-by-n, где p является количеством интервалов частоты, m является количеством сигналов ответа, и n является количеством сигналов возбуждения, используемых, чтобы оценить передаточную функцию.

Пример: tfestimate(randn(1,1000),sin(2*pi*(1:1000)/4)+randn(1,1000)/10) аппроксимирует частотную характеристику генератора.

Типы данных: single | double
Поддержка комплексного числа: Да

Частоты, заданные как вектор. Число элементов f должен равняться количеству строк frf.

Типы данных: single | double

Частота дискретизации данных об измерении, заданных как положительная скалярная величина, выражается в герц.

Типы данных: single | double

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'MaxModes',20,'FreqRange',[0 500] вычисляет до 20 физических режимов и ограничивает частотный диапазон между 0 и 500 Гц.

Алгоритм подбора, заданный как разделенная запятой пара, состоящая из 'FitMethod' и 'lsce' или 'lsrf'.

Частотный диапазон, заданный как разделенная запятой пара, состоящая из 'FreqRange' и двухэлементный вектор увеличения, положительные значения, содержавшие в области значений, задан в f.

Типы данных: single | double

Максимальное количество режимов, заданных как разделенная запятой пара, состоящая из 'MaxModes' и положительное целое число.

Типы данных: single | double

Критерии, чтобы задать устойчивые собственные частоты и коэффициенты затухания между последовательными степенями свободы модели, заданными как разделенная запятой пара, состоящая из 'SCriteria' и двухэлементный вектор положительных значений. 'SCriteria' содержит максимальные дробные различия между полюсами, которые будут классифицированы как устойчивый. Первый элемент вектора применяется к собственным частотам. Второй элемент применяется к коэффициентам затухания.

Типы данных: single | double

Выходные аргументы

свернуть все

Собственные частоты, идентифицированные столь же устойчивый, возвратились как матрица. Первые элементы i i th строка содержат собственные частоты. Полюса, которые являются нефизическими или не устойчивыми в частоте, возвращены как NaNs.

Ссылки

[1] Брандт, Андерс. Шум и анализ вибрации: анализ сигнала и экспериментальные процедуры. Чичестер, Великобритания: John Wiley & Sons, 2011.

[2] Ozdemir, Ахмет Арда и Суэт Гумассой. "Оценка Передаточной функции System Identification Toolbox™ через Подбор кривой Вектора". Продолжения 20-го Мирового Конгресса Международной федерации Автоматического управления, Тулузы, Франция, июль 2017.

[3] Vold, Håvard, Джон Кроули и Г. Томас Роклин. “Новые Способы Оценить Функции Частотной характеристики”. Звук и Вибрация. Издание 18, ноябрь 1984, стр 34–38.
