zp2sos

Преобразуйте параметры фильтра нулей, полюсов и усиления в форму секций второго порядка

Синтаксис

[sos,g] = zp2sos(z,p,k) [sos,g] = zp2sos(z,p,k,'order') [sos,g] = zp2sos(z,p,k,'order','scale') [sos,g] = zp2sos(z,p,k,'order','scale',zeroflag) sos = zp2sos(...)

Описание

zp2sos преобразует представление нулей, полюсов и усиления дискретного времени данного цифрового фильтра к эквивалентному представлению секции второго порядка.

[sos,g] = zp2sos(z,p,k) создает матричный sos в секции второго порядка формируют с усилением g эквивалентный фильтру нулей, полюсов и усиления дискретного времени представлен входными параметрами zP, и k. Векторы z и p содержите нули и полюса передаточной функции фильтра H (z), не обязательно в каком-то конкретном порядке.

$H (z) = k \frac{(z - z_{1}) (z - z_{2}) \dots (z - z_{n})}{(z - p_{1}) (z - p_{2}) \dots (z - p_{m})}$

где n и m являются длинами z и p, соответственно, и k скалярное усиление. Нули и полюса должны быть действительными или комплексно-сопряженными парами. sos L-by-6 матрица

$SOS = [\begin{matrix} b_{01} & b_{11} & b_{21} & 1 & a_{11} & a_{21} \\ b_{02} & b_{12} & b_{22} & 1 & a_{12} & a_{22} \\ ⋮ & ⋮ & ⋮ & ⋮ & ⋮ & ⋮ \\ b_{0 L} & b_{1 L} & b_{2 L} & 1 & a_{1 L} & a_{2 L} \end{matrix}]$

чьи строки содержат числитель и коэффициенты знаменателя _bik и _aik секций второго порядка H (z).

$H (z) = g \prod_{k = 1}^{L} H_{k} (z) = g \prod_{k = 1}^{L} \frac{b_{0 k} + b_{1 k} z^{- 1} + b_{2 k} z^{- 2}}{1 + a_{1 k} z^{- 1} + a_{2 k} z^{- 2}}$

Номер L строк матричного sos самое близкое целое число, больше, чем или равный максимуму n/2 и m/2.

[sos,g] = zp2sos(z,p,k,'order') задает порядок строк в sos, где 'order'

'down', заказать разделы так первая строка sos содержит полюса, самые близкие к модульному кругу
'up', заказать разделы так первая строка sos содержит полюса, самые дальние от модульного круга (значение по умолчанию)

[sos,g] = zp2sos(z,p,k,'order','scale') задает желаемое масштабирование усиления и коэффициенты числителя всех секций второго порядка, где 'scale'

'none', не применять масштабирование (значение по умолчанию)
'inf', применять масштабирование нормы по бесконечности
'two', применять масштабирование 2-нормы

Используя норму по бесконечности, масштабирующуюся в сочетании с up- упорядоченное расположение минимизирует вероятность переполнения в реализации. Используя 2-норму, масштабирующуюся в сочетании с down- упорядоченное расположение минимизирует пиковый шум округления.

Примечание

Норма по бесконечности и масштабирование 2-нормы подходят только для прямой формы II реализаций.

[sos,g] = zp2sos(z,p,k,'order','scale',zeroflag) задает, держать ли вместе действительные нули, которые являются отрицательными сторонами друг друга вместо того, чтобы заказать им согласно близости к полюсам. Установка zeroflag к true держит нули вместе и приводит к числителю со средним равным нулю коэффициентом. Значение по умолчанию для zeroflag false.

sos = zp2sos(...) встраивает полное системное усиление, g, в первом разделе, H ₁ (z), так, чтобы

$H (z) = \prod_{k = 1}^{L} H_{k} (z)$

Примечание

При встраивании усиления в первый раздел при масштабировании прямой формы II структур не рекомендуются и могут привести к ошибочному масштабированию. Чтобы постараться не встраивать усиление, используйте ss2sos с двумя выходными параметрами.

Примеры

свернуть все

Секции второго порядка от параметров нулей, полюсов и усиления

Скрипт Open Live Script

Спроектируйте 5-й порядок Баттерворт фильтр lowpass с помощью функционального butter с выходом, выраженным в форме нулей, полюсов и усиления. Задайте частоту среза, чтобы быть одной пятой частоты Найквиста. Преобразуйте результат в секции второго порядка. Визуализируйте ответ величины.

[z,p,k] = butter(5,0.2);
sos = zp2sos(z,p,k)

sos = 3×6

    0.0013    0.0013         0    1.0000   -0.5095         0
    1.0000    2.0000    1.0000    1.0000   -1.0966    0.3554
    1.0000    2.0000    1.0000    1.0000   -1.3693    0.6926

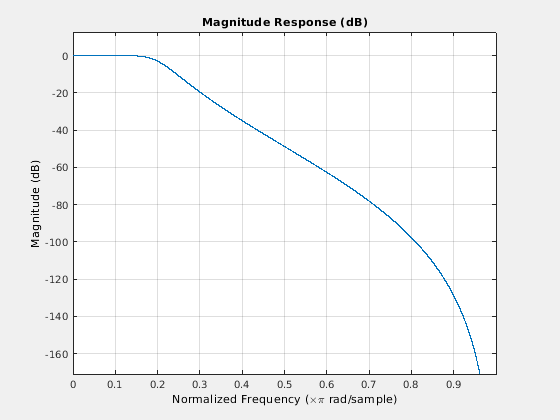

fvtool(sos)

Алгоритмы

zp2sos использует алгоритм с четырьмя шагами, чтобы определить представление секции второго порядка для входной системы нулей, полюсов и усиления:

Это группирует нули и полюса в комплексно-сопряженные пары с помощью cplxpair функция.
Это формирует секцию второго порядка путем соответствия с полюсом и нулевыми парами согласно следующим правилам:
1. Совпадайте с полюсами, самыми близкими к модульному кругу с нулями, самыми близкими к тем полюсам.
2. Совпадайте с полюсами, следующими ближайшими к модульному кругу с нулями, самыми близкими к тем полюсам.
3. Продолжите, пока все полюса и нули не являются соответствующими.
zp2sos группы действительные полюса в разделы с действительными полюсами, самыми близкими к ним в абсолютном значении. То же правило содержит для действительных нулей.
Это заказывает разделы согласно близости пар полюса к модульному кругу. zp2sos обычно заказывает разделы с полюсами, самыми близкими к модульному кругу в последний раз в каскаде. Можно сказать zp2sos заказать разделы в обратном порядке путем определения down флаг.
zp2sos масштабирует разделы нормой, заданной в 'scale' аргумент. Для произвольного H (ω) масштабирование задано
${‖ H ‖}_{p} = {[\frac{1}{2 π} \int_{0}^{2 π} {| H (ω) |}^{p} d ω]}^{1 / p}$
где p может быть или ∞ или 2. Смотрите ссылки для получения дополнительной информации о масштабировании. Это масштабирование является попыткой минимизировать переполнение или пиковый шум округления в реализациях фильтра фиксированной точки.

Ссылки

[1] Джексон, L. B. Цифровые фильтры и Обработка сигналов, 3-й Эд. Бостон: Kluwer Академические Издатели, 1996, парень. 11.

[2] Mitra, S. K. Цифровая обработка сигналов: Компьютерный Подход. Нью-Йорк: McGraw-Hill, 1998, парень. 9.

[3] Vaidyanathan, P. P. “Устойчивые Структуры Цифрового фильтра”. Руководство для Цифровой обработки сигналов (С. К. Митра и Дж. Ф. Кэйсер, редакторы). Нью-Йорк: John Wiley & Sons, 1993, парень. 7.
