Фигура шума мер системы
RF Blockset / Конверт Схемы / Испытательные стенды

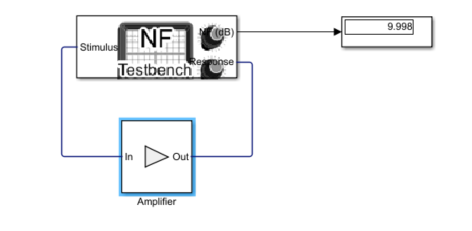

Используйте Noise Figure Testbench
измерять шумовую фигуру (NF) устройства под тестом (DUT) РФ.
Use Internal Configuration block
— Используйте испытательный стенд внутренний блок ConfigurationВыберите, чтобы использовать испытательный стенд внутренний блок Configuration. Очистите этот параметр, чтобы задать ваш собственный блок Configuration.
При использовании вашего собственного блока Configuration, параметры, такие как размер шага, основные тоны, гармонический порядок, и симулируют шум, может влиять на измеренные результаты.
Simulate noise (both stimulus and DUT internal)
— Включите моделирование шума в сигнале стимулаВыберите, чтобы включить моделирование шума в сигнале стимула ввод DUT и в DUT. В испытательном стенде NF этот параметр пожизненно нетрудоспособен, потому что шум стимула требуется для значимого шумового вычисления.
Чтобы включить этот параметр, выберите Use internal Configuration block.
Input power amplitude (dBm)
— Входная мощность к DUT
(значение по умолчанию) | скалярВходная мощность к DUT, заданному как скаляр в dBm. Можно изменить входную мощность путем ввода значения в текстовое поле или выбора значения с помощью кнопки. Заданная входная мощность представляет степень, доступную во входных портах DUT. Допустимые значения между-90 dBm и 60 dBm
Input frequency (Hz)
— Несущая частота DUT2.1e9
(значение по умолчанию) | скалярНесущая частота DUT, заданного как скаляр в Гц. Входная частота должна больше, чем основополосная пропускная способность.
Output frequency (Hz)
— Выведите частоту DUT2.1e9
(значение по умолчанию) | скалярВыведите частоту DUT, заданного как скаляр в Гц. Выходная частота должна больше, чем основополосная пропускная способность.
Baseband bandwidth (Hz)
— Основополосная ширина спектра входного сигнала10e6
(значение по умолчанию) | скалярОсновополосная ширина спектра входного сигнала, заданная как скаляр в Гц. Значение должно быть больше нуля.
Source impedance (Ohm)
— Исходный импеданс, чтобы измерить DUT
(значение по умолчанию) | объединяет конечный скалярИсходный импеданс, чтобы измерить DUT, заданный как комплексный конечный скаляр в Омах. Действительная часть импеданса должна быть положительной.
Clear noise history
— Очистите шумовую историюИспользуйте эту кнопку, чтобы очистить шумовую историю, используемую во внутреннем шумовом измерении. Когда DUT имеет начальную длительность времени урегулирования, рекомендуется очистить шумовую историю после этой длительности. Это улучшает точность и сходимость шумового измерения.
Show Response spectrum
— Просмотрите спектр ответа с помощью осциллографа спектра в процессе моделированияВыберите, чтобы просмотреть спектр ответа с помощью осциллографа спектра в процессе моделирования.
Ground and hide negative terminals
— Внутренне заземлите и скройте терминалы схемы РФВыберите, чтобы внутренне заземлить и скрыть отрицательные терминалы. Очиститесь, чтобы отсоединить отрицательные терминалы. Путем представления этих терминалов можно соединить их с другими частями модели.
[1] Razavi, Behzad. Микроэлектроника РФ. Верхний Сэддл-Ривер, NJ: Prentice Hall, 2011.
[2] Grob, Зигфрид и, Юрген Линднер. “Полиномиальная деривация модели нелинейных усилителей”. Отдел информационных технологий, университет Ульма, Германия.
IIP2 Testbench | IIP3 Testbench | OIP2 Testbench | OIP3 Testbench | Transducer Gain Testbench
