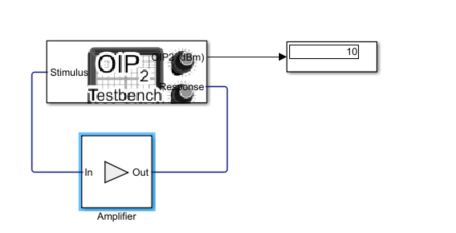

Выберите, чтобы использовать испытательный стенд внутренний блок Configuration. Очистите этот параметр, чтобы задать ваш собственный блок Configuration.

Выберите, чтобы включить моделирование шума в сигнале стимула ввод DUT и в DUT.

Зависимости

Чтобы включить этот параметр, выберите Use internal Configuration block.

Входная мощность к DUT, заданному как скаляр в dBm. Можно изменить входную мощность путем ввода значения в текстовое поле или выбора значения с помощью кнопки. Заданная входная мощность представляет степень, доступную во входных портах DUT. Допустимые значения между-90 dBm и 60 dBm

Несущая частота DUT, заданного как скаляр в Гц. Входная частота должна быть больше основополосной пропускной способности.

Выведите частоту DUT, заданного как скаляр в Гц. Выходная частота должна быть больше основополосной пропускной способности.

Основополосная ширина спектра входного сигнала, заданная как скаляр в Гц. Значение должно быть больше нуля.

Положение тестовых тонов, заданных как скаляр.

Исходное сопротивление, чтобы измерить DUT, заданный как положительный конечный скаляр в Омах.

Нагрузочное сопротивление, чтобы измерить DUT, заданный как положительный конечный скаляр в Омах.

Выберите, чтобы просмотреть спектр ответа с помощью осциллографа спектра в процессе моделирования.

Выберите, чтобы внутренне заземлить и скрыть отрицательные терминалы. Очиститесь, чтобы отсоединить отрицательные терминалы. Путем представления этих терминалов можно соединить их с другими частями модели.
