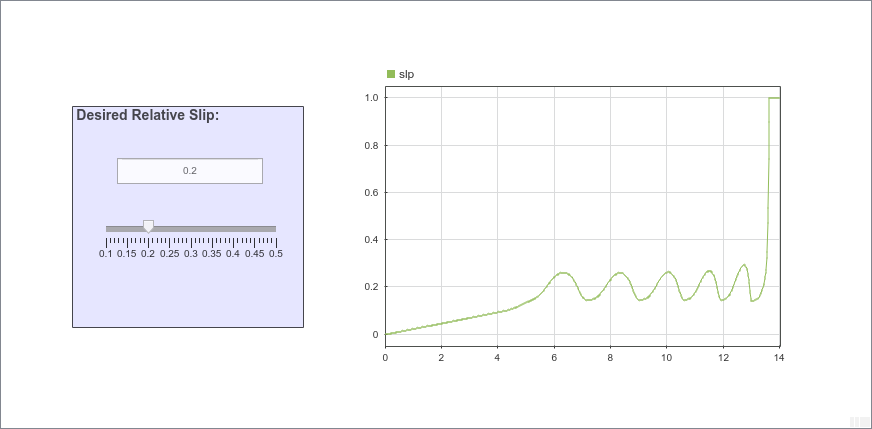

Соединение блоков инструментальной панели

Блоки инструментальной панели не используют порты, чтобы соединиться с сигналами. Чтобы соединить блоки Инструментальной панели с сигналами в вашей модели, используйте режим connect. Режим Connect упрощает процесс соединения блоков Инструментальной панели в вашей модели, особенно, когда это необходимо, чтобы соединить несколько блоков целиком. Если вы только хотите соединить один блок Dashboard, можно также использовать таблицу Connection в диалоговом окне блока, чтобы установить связь.

Чтобы ввести режим connect, нажмите кнопку Connect, которая появляется выше вашего несвязанного блока Dashboard, когда вы делаете паузу на нем.

В режиме connect, когда вы выбираете один или несколько сигналов или блоков, появляется список параметров и сигналов, доступных для связи. Выберите сигнал или параметр из списка, чтобы соединить выбранный блок Dashboard. Чтобы соединить другой блок Dashboard, сделайте паузу на блоке и нажмите кнопку Connect выше его. Затем сделайте выбор сигналов и блоков в вашей модели, и выберите сигнал или параметр, чтобы соединиться.

Когда вы закончили соединять блоки Инструментальной панели в своей модели, нажимаете кнопку Exit в верхнем правом из холста, чтобы выйти из режима connect.

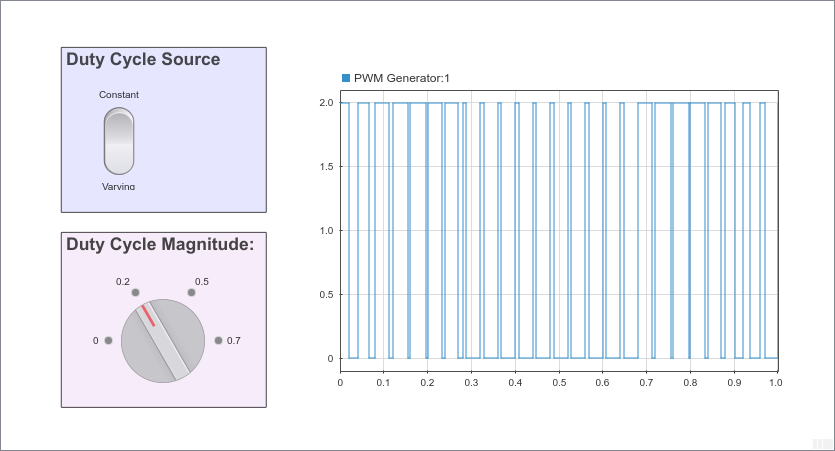

Data Cursor

Можно добавить Data Cursor в блок Dashboard Scope, чтобы смотреть отображенные сигналы. Data Cursor показывают, когда блок Dashboard Scope выбран. С выбранным блоком Dashboard Scope можно переместить курсоры вдоль отображенных сигналов видеть, что значения данных соответствуют каждый раз выборке. Когда вы отображаете два курсора, поле между курсорами вдоль оси времени отображает разницу во времени между этими двумя курсорами.

Чтобы добавить Data Cursor, щелкните правой кнопкой по блоку Dashboard Scope. В соответствии с меню Data Cursors, выберите количество курсоров, которые вы хотите добавить.

Изменение масштаба и панорамирование

Можно также масштабировать и панорамирование, чтобы смотреть сигналы. Чтобы изменить изменение масштаба и режимы панорамирования, щелкните правой кнопкой по блоку Dashboard Scope и выберите изменение масштаба или режим панорамирования, который вы хотите.

Внешний вид сигнала

Можно изменить цветной и стиль линии для сигналов, соединенных с блоком Dashboard Scope из таблицы Connection в диалоговом окне блока. Изменить внешний вид связанного сигнала:

Цветной и стиль линии сигнала остается сопоставимым для сигнала в модели. Можно сконфигурировать стиль линии и цвет для сигнала через Instrumentation Properties для регистрируемого сигнала и через диалоговое окно блока Dashboard Scope блока Dashboard Scope, соединенного с сигналом. Установка Override style and color выбрана по умолчанию и управляет, ли опции внешнего вида сигнала, выбранные через, что переопределение диалогового окна блока Dashboard Scope сигнализирует об опциях внешнего вида, сконфигурированных в другом месте в модели. Когда вы очищаете установку Override style and color, сделанное использование изменений диалогового окна для того блока Dashboard Scope не применяются.

Когда вы соединяете сигналы с блоком Dashboard Scope с помощью диалогового окна блока, таблица связи показывает цветной и стиль линии сигнала по умолчанию, используемый в сигнале, который вы соединяете. Когда вы проверяете сигналы соединиться, таблица Connection обновляет стиль по умолчанию и цвет, который будет использоваться в следующем сигнале, который вы соединяете от остающихся сигналов в выборе.

Комплексные сигналы

Блок Dashboard Scope отображает комплексные сигналы согласно их Complex Format. Можно сконфигурировать Complex Format для сигнала с помощью диалогового окна Instrumentation Properties, доступного, когда вы щелкаете правой кнопкой по значку логгирования для сигнала и выбираете Properties.

Сигнал может иметь Complex Format, который является:

Когда вы устанавливаете Complex Format для сигнала к Real-Imaginary или Magnitude-Phase, блок Dashboard Scope отображает оба компонента сигнала. Компонент действительного или величины отображается в цвете, обозначенном в таблице Connection. Компонент мнимого или фазы отображается в различном оттенке цвета, обозначенного в таблице Connection.
