Discrete Derivative

Вычислите производную дискретного времени

расширьте все на странице

Библиотека:
Simulink / Дискретный

Описание

Блок Discrete Derivative вычисляет опционально масштабированную производную дискретного времени можно следующим образом

$y (t_{n}) = K (\frac{u (t_{n}) - u (t_{n - 1})}{T_{s}})$

где

$u (t_{n})$ и $y (t_{n})$ ввод и вывод блока на шаге текущего времени, соответственно.
$u (t_{n - 1})$ вход блока на предыдущем временном шаге.
$K$ дополнительный масштабный коэффициент, заданное использование параметра Gain value.
$T_{s}$ дискретный размер шага симуляции, который должен быть зафиксирован.

Примечание

Не используйте этот блок в подсистемах с апериодическим триггером (например, апериодическими подсистемами вызова функций). Эта настройка приводит к неточным результатам.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица

Входной сигнал, заданный как скаляр, вектор или матрица.

Вывод

развернуть все

`Port_1` — Масштабированная производная дискретного времени
скаляр | вектор | матрица

Опционально масштабируемая производная дискретного времени, заданная как скаляр, вектор или матрица. Для получения дополнительной информации о том, как блок вычисляет производную дискретного времени, см. Описание. Вы задаете тип данных выходного сигнала параметром Output data type.

Параметры

развернуть все

Основной

`Gain value` — Масштабный коэффициент
1.0 (значение по умолчанию) | скаляр

Масштабный коэффициент применился к вычисленной производной, заданной как действительное скалярное значение.

Программируемое использование

Параметры блоков: gainval

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '1.0'

`Initial condition for previous weighted input K*u/Ts` — Начальное условие
0.0 (значение по умолчанию) | скаляр

Начальное условие для предыдущего масштабированного входа, заданного как скаляр.

Программируемое использование

Параметры блоков: ICPrevScaledInput

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '0.0'

`Input processing` — Задайте выборку - или основанная на системе координат обработка
`Elements as channels (sample based)` (значение по умолчанию) | `Columns as channels (frame based)`

Задайте, выполняет ли блок выборку - или основанная на системе координат обработка:

Columns as channels (frame based) — Обработайте каждый столбец входа как отдельный канал (основанная на системе координат обработка).
Примечание
Основанная на системе координат обработка требует лицензии DSP System Toolbox™.
Для получения дополнительной информации смотрите Выборку - и Основанные на системе координат Концепции (DSP System Toolbox).
Elements as channels (sample based) — Обработайте каждый элемент входа как отдельный канал (основанная на выборке обработка).

Используйте Input processing, чтобы задать, выполняет ли блок выборку - или основанная на системе координат обработка. Блок принимает основанные на системе координат сигналы для входа u. Все другие входные сигналы должны быть основаны на выборке.

Входной сигнал u	Введите режим обработки	Кладка блоков?
Выборка базирующейся	Выборка базирующейся	Да
Система координат базирующейся	Выборка базирующейся	Нет, производит ошибку
Выборка базирующейся	Система координат базирующейся	Да
Система координат базирующейся	Система координат базирующейся	Да

Для получения дополнительной информации об этих двух режимах обработки, смотрите Выборку - и Основанные на системе координат Концепции (DSP System Toolbox).

Программируемое использование

Параметры блоков: InputProcessing

Ввод: символьный вектор

Значения: 'Columns as channels (frame based)' | 'Elements as channels (sample based)'

Значение по умолчанию: 'Elements as channels (sample based)'

Атрибуты сигнала

`Output minimum` — Минимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Нижнее значение выходной области значений, которую проверяет Simulink^®.

Simulink использует минимум, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см. Диапазоны сигнала и Включают Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Simulink Coder).

Примечание

Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMin

Ввод: символьный вектор

Значения: '[ ]'| скаляр

Значение по умолчанию: '[ ]'

`Output maximum` — Максимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Верхнее значение выходной области значений это Simulink Check.

Simulink использует максимальное значение, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см. Диапазоны сигнала и Включают Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Simulink Coder).

Примечание

Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMax

Ввод: символьный вектор

Значения: '[ ]'| скаляр

Значение по умолчанию: '[ ]'

`Output data type` — Тип выходных данных
`Inherit: Inherit via internal rule` (значение по умолчанию) | `Inherit: Inherit via back propagation` | `double` | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)`

Задайте тип выходных данных. Можно установить его на:

Правило, которое наследовало тип данных, например, Inherit: Inherit via back propagation
Имя встроенного типа данных, например, single
Имя объекта типа данных, например, Simulink.NumericType объект
Выражение, которое оценивает к типу данных, например, fixdt(1,16,0)

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.

Программируемое использование

Параметры блоков: OutDataTypeStr

Ввод: символьный вектор

Значения:

'Inherit: Inherit via internal rule' | 'Inherit: Inherit via back propagation' | 'double' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)'

Значение по умолчанию: 'Inherit: Inherit via internal rule'

`Lock output data type setting against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данных
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип данных Output, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).

Программируемое использование

Параметры блоков: LockScale

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

`Integer rounding mode` — Режим Rounding для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).

Параметры блоков всегда вокруг к самому близкому представимому значению. Чтобы управлять округлением параметров блоков, введите выражение с помощью функции округления MATLAB^® в поле маски.

Программируемое использование

Параметры блоков: RndMeth

Ввод: символьный вектор

Значение по умолчанию: 'Floor'

`Saturate to max or min when overflows occur` — Метод действия переполнения
`off` (значение по умолчанию) | `on`

Когда вы устанавливаете этот флажок, переполнение насыщает к максимальному или минимальному значению, которое может представлять тип данных. В противном случае переполнение переносится.

Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выходу или результату. В общем случае процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.

Программируемое использование

Параметры блоков: DoSatur

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

Примеры модели

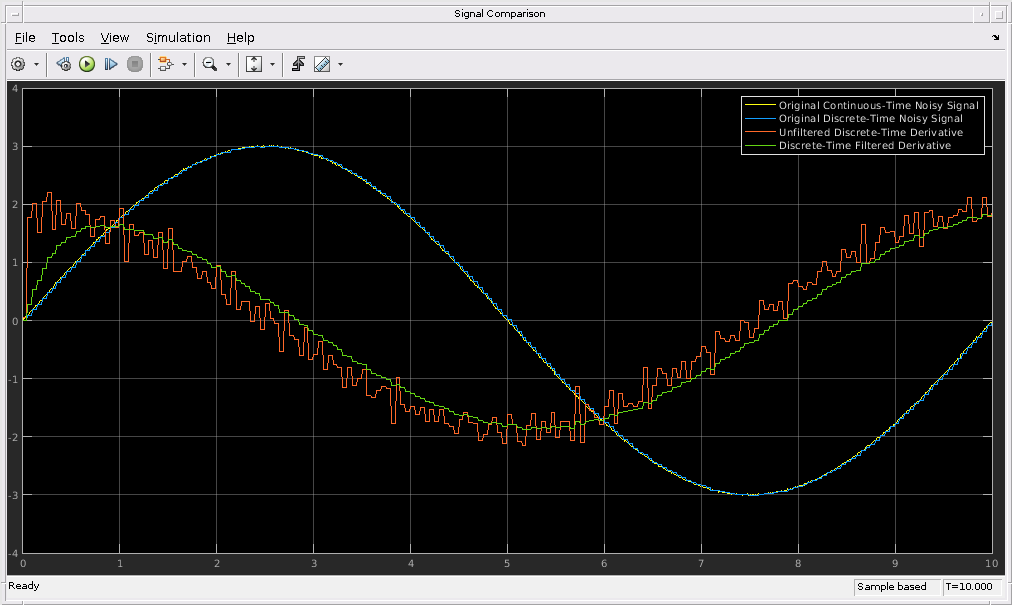

Discrete-Time Derivative of Floating-Point Input

Производная дискретного времени входа с плавающей точкой

Используйте блок Discrete Derivative, чтобы вычислить производную дискретного времени входного сигнала с плавающей точкой.

Открытая модель

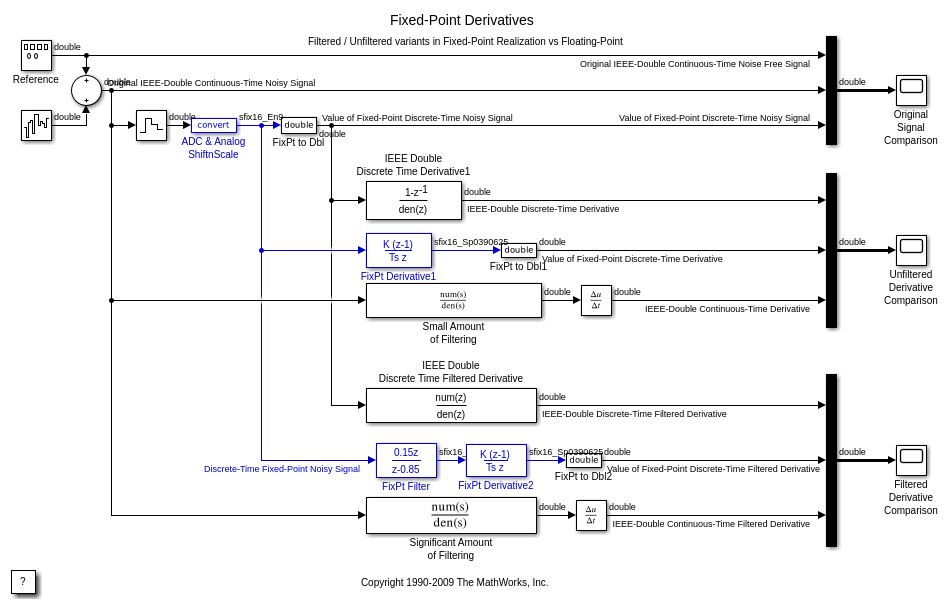

Производные фиксированной точки

Как демонстрационные реализации отфильтрованных и неотфильтрованных алгоритмов производной фиксированной точки соответствуют своим реализациям с плавающей точкой.

Открытая модель

Характеристики блока

Типы данных	`double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Зависит от абсолютного времени, когда используется в инициированной иерархии подсистемы.
Сгенерированный код использует memcpy или memset функции (string.h) при определенных обстоятельствах.

Документация

Discrete Derivative

Описание

Примечание

Порты

Входной параметр

Port_1 — Входной сигнал скаляр | вектор | матрица

Вывод

Port_1 — Масштабированная производная дискретного времени скаляр | вектор | матрица

Параметры

Основной

Gain value — Масштабный коэффициент1.0 (значение по умолчанию) | скаляр

Программируемое использование

Initial condition for previous weighted input K*u/Ts — Начальное условие0.0 (значение по умолчанию) | скаляр

Программируемое использование

Input processing — Задайте выборку - или основанная на системе координат обработка Elements as channels (sample based) (значение по умолчанию) | Columns as channels (frame based)

Примечание

Программируемое использование

Атрибуты сигнала

Output minimum — Минимальное выходное значение для проверки диапазона [] (значение по умолчанию) | скаляр

Примечание

Программируемое использование

Output maximum — Максимальное выходное значение для проверки диапазона [] (значение по умолчанию) | скаляр

Примечание

Программируемое использование

Output data type — Тип выходных данных Inherit: Inherit via internal rule (значение по умолчанию) | Inherit: Inherit via back propagation | double | single | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | fixdt(1,16,0) | fixdt(1,16,2^0,0)

Программируемое использование

Lock output data type setting against changes by the fixed-point tools — Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данных off (значение по умолчанию) | on

Программируемое использование

Integer rounding mode — Режим Rounding для операций фиксированной точки Floor (значение по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | Zero

Программируемое использование

Saturate to max or min when overflows occur — Метод действия переполнения off (значение по умолчанию) | on

Программируемое использование

Примеры модели

Производная дискретного времени входа с плавающей точкой

Производные фиксированной точки

Характеристики блока

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация кода PLC Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Представлено до R2006a
