Отобразите матрицу беспорядка для данных с двумя misclassifications и одной недостающей классификацией.

Создайте векторы для известных групп и предсказанных групп.

g1 = [3 2 2 3 1 1]';	% Known groups
g2 = [4 2 3 NaN 1 1]';	% Predicted groups

Возвратите матрицу беспорядка.

C = confusionmat(g1,g2)

C = 4×4

     2     0     0     0
     0     1     1     0
     0     0     0     1
     0     0     0     0

Индексы строк и столбцов матрицы беспорядка C идентичны и располагаются по умолчанию в отсортированном порядке [g1;g2], то есть, (1,2,3,4).

Матрица беспорядка показывает, что эти две точки данных, которые, как известно, были в группе 1, классифицируются правильно. Для группы 2 одна из точек данных неправильно классифицируется в группу 3. Кроме того, одна из точек данных, которые, как известно, были в группе 3, неправильно классифицируется в группу 4. confusionmat обрабатывает NaN значение в сгруппированной переменной g2 как отсутствующее значение и не включает его в строки и столбцы C.

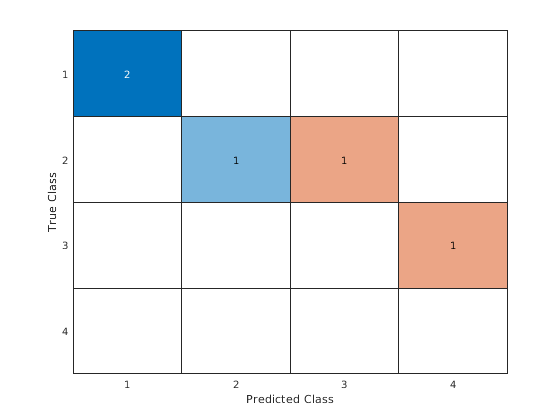

Постройте матрицу беспорядка как матричный график беспорядка при помощи confusionchart.

confusionchart(C);

Вы не должны вычислять матрицу беспорядка сначала и затем строить ее. Вместо этого постройте матричный график беспорядка непосредственно от истинных и предсказанных меток при помощи confusionchart.

cm = confusionchart(g1,g2)

cm =
  ConfusionMatrixChart with properties:

    NormalizedValues: [4x4 double]
         ClassLabels: [4x1 double]

  Show all properties

ConfusionMatrixChart объектно-ориентированная память числовая матрица беспорядка в NormalizedValues свойство и классы в ClassLabels свойство. Отобразите эти свойства с помощью записи через точку.

cm.NormalizedValues

ans = 4×4

     2     0     0     0
     0     1     1     0
     0     0     0     1
     0     0     0     0

cm.ClassLabels

ans = 4×1

     1
     2
     3
     4

Отобразите матрицу беспорядка для данных с двумя misclassifications и одной недостающей классификацией, и задайте порядок группы.

Создайте векторы для известных групп и предсказанных групп.

g1 = [3 2 2 3 1 1]';	% Known groups
g2 = [4 2 3 NaN 1 1]';	% Predicted groups

Укажите, что группа заказывает и возвращает матрицу беспорядка.

C = confusionmat(g1,g2,'Order',[4 3 2 1])

C = 4×4

     0     0     0     0
     1     0     0     0
     0     1     1     0
     0     0     0     2

Индексы строк и столбцов матрицы беспорядка C идентичны и располагаются в порядке, заданном порядком группы, то есть, (4,3,2,1).

Вторая строка матрицы беспорядка C показывает, что одна из точек данных, которые, как известно, были в группе 3, неправильно классифицируется в группу 4. Третья строка C показывает, что одна из точек данных, принадлежащих группе 2, неправильно классифицируется в группу 3, и четвертая строка показывает, что эти две точки данных, которые, как известно, были в группе 1, классифицируются правильно. confusionmat обрабатывает NaN значение в сгруппированной переменной g2 как отсутствующее значение и не включает его в строки и столбцы C.

Выполните классификацию на выборке fisheriris набор данных и отображение матрица беспорядка для получившейся классификации.

Загрузите ирисовый набор данных Фишера.

load fisheriris

Рандомизируйте измерения и группы в данных.

rng(0,'twister'); % For reproducibility
numObs = length(species);
p = randperm(numObs);
meas = meas(p,:);
species = species(p);

Обучите классификатор дискриминантного анализа при помощи измерений в первой половине данных.

half = floor(numObs/2);
training = meas(1:half,:);
trainingSpecies = species(1:half);
Mdl = fitcdiscr(training,trainingSpecies);

Предскажите метки для измерений во второй половине данных при помощи обученного классификатора.

sample = meas(half+1:end,:);
grouphat = predict(Mdl,sample);

Укажите, что группа заказывает и отображает матрицу беспорядка для получившейся классификации.

group = species(half+1:end);
[C,order] = confusionmat(group,grouphat,'Order',{'setosa','versicolor','virginica'})

C = 3×3

    29     0     0
     0    22     2
     0     0    22

order = 3x1 cell array
    {'setosa'    }
    {'versicolor'}
    {'virginica' }

Матрица беспорядка показывает, что измерения, принадлежащие setosa и virginica, классифицируются правильно, в то время как два из измерений, принадлежащих versicolor, неправильно классифицируются как virginica. Выход order содержит порядок строк и столбцов матрицы беспорядка в последовательности, заданной группой order {'setosa','versicolor','virginica'}.

Выполните классификацию на длинном массиве fisheriris набор данных, вычислите матрицу беспорядка для известного, и предсказал высокие метки при помощи confusionmat функция и график матрица беспорядка при помощи confusionchart функция.

Когда вы выполняете вычисления на длинных массивах, MATLAB® использует любого параллельный пул (значение по умолчанию, если у вас есть Parallel Computing Toolbox™), или локальный сеанс работы с MATLAB. Если вы хотите запустить пример с помощью локального сеанса работы с MATLAB, когда у вас есть Parallel Computing Toolbox, можно изменить глобальную среду выполнения при помощи mapreducer функция.

Загрузите ирисовый набор данных Фишера.

load fisheriris

Преобразуйте массивы в оперативной памяти meas и species к длинным массивам.

tx = tall(meas);

Starting parallel pool (parpool) using the 'local' profile ...
Connected to the parallel pool (number of workers: 12).

ty = tall(species);

Найдите количество наблюдений в длинном массиве.

numObs = gather(length(ty));   % gather collects tall array into memory

Evaluating tall expression using the Parallel Pool 'local':
Evaluation completed in 0.43 sec

Установите seed генераторов случайных чисел с помощью rng и tallrng для воспроизводимости и случайным образом избранных учебных выборок. Результаты могут варьироваться в зависимости от количества рабочих и среды выполнения для длинных массивов. Для получения дополнительной информации смотрите Управление Где Ваши Запуски Кода (MATLAB).

rng('default')
tallrng('default')
numTrain = floor(numObs/2);
[txTrain,trIdx] = datasample(tx,numTrain,'Replace',false);
tyTrain = ty(trIdx);

Подбирайте модель классификатора дерева решений на учебных выборках.

mdl = fitctree(txTrain,tyTrain);

Evaluating tall expression using the Parallel Pool 'local':
- Pass 1 of 2: Completed in 2.8 sec
- Pass 2 of 2: Completed in 2.5 sec
Evaluation completed in 8.4 sec
Evaluating tall expression using the Parallel Pool 'local':
- Pass 1 of 4: Completed in 1.7 sec
- Pass 2 of 4: Completed in 2.5 sec
- Pass 3 of 4: Completed in 6.7 sec
- Pass 4 of 4: Completed in 5.9 sec
Evaluation completed in 20 sec
Evaluating tall expression using the Parallel Pool 'local':
- Pass 1 of 4: Completed in 0.98 sec
- Pass 2 of 4: Completed in 2.7 sec
- Pass 3 of 4: Completed in 7 sec
- Pass 4 of 4: Completed in 4 sec
Evaluation completed in 17 sec
Evaluating tall expression using the Parallel Pool 'local':
- Pass 1 of 4: Completed in 0.8 sec
- Pass 2 of 4: Completed in 2 sec
- Pass 3 of 4: Completed in 4.8 sec
- Pass 4 of 4: Completed in 3.8 sec
Evaluation completed in 14 sec
Evaluating tall expression using the Parallel Pool 'local':
- Pass 1 of 4: Completed in 0.76 sec
- Pass 2 of 4: Completed in 1.6 sec
- Pass 3 of 4: Completed in 5.6 sec
- Pass 4 of 4: Completed in 4.6 sec
Evaluation completed in 15 sec

Предскажите метки для тестовых выборок при помощи обученной модели.

txTest = tx(~trIdx,:);
label = predict(mdl,txTest);

Вычислите матрицу беспорядка для получившейся классификации.

tyTest = ty(~trIdx);
[C,order] = confusionmat(tyTest,label)

C =

  MxNx... tall array

    ?    ?    ?    ...
    ?    ?    ?    ...
    ?    ?    ?    ...
    :    :    :
    :    :    :


order =

  MxNx... tall array

    ?    ?    ?    ...
    ?    ?    ?    ...
    ?    ?    ?    ...
    :    :    :
    :    :    :

Используйте gather функция, чтобы выполнить задержанное вычисление и возвратить результат confusionmat в памяти.

gather(C)

Evaluating tall expression using the Parallel Pool 'local':
- Pass 1 of 1: Completed in 2.3 sec
Evaluation completed in 3.4 sec

ans = 3×3

    25     0     0
     1    24     3
     0     0    22

gather(order)

Evaluating tall expression using the Parallel Pool 'local':
Evaluation completed in 0.048 sec

ans = 3x1 cell array
    {'setosa'    }
    {'versicolor'}
    {'virginica' }

Матрица беспорядка показывает, что три измерения в versicolor классе неправильно классифицируются. Все измерения, принадлежащие setosa и virginica, классифицируются правильно.

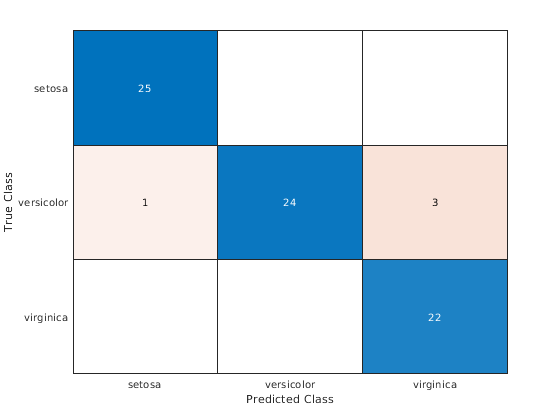

Чтобы вычислить и построить матрицу беспорядка, используйте confusionchart вместо этого.

cm = confusionchart(tyTest,label)

Evaluating tall expression using the Parallel Pool 'local':
- Pass 1 of 1: Completed in 0.76 sec
Evaluation completed in 1.7 sec
Evaluating tall expression using the Parallel Pool 'local':
- Pass 1 of 1: Completed in 0.95 sec
Evaluation completed in 1.9 sec

cm =
  ConfusionMatrixChart with properties:

    NormalizedValues: [3x3 double]
         ClassLabels: {3x1 cell}

  Show all properties
