Машины опорных векторов для бинарной классификации

Понимание машин опорных векторов

Отделимые данные
Неотделимые данные
Нелинейное преобразование с ядрами

Отделимые данные

Можно использовать машину опорных векторов (SVM), когда данные имеют точно два класса. SVM классифицирует данные путем нахождения лучшей гиперплоскости, которая разделяет все точки данных одного класса от тех из другого класса. Гиперплоскость best для SVM означает тот с самым большим margin между этими двумя классами. Поле означает максимальную ширину плиты, параллельной гиперплоскости, которая не имеет никаких внутренних точек данных.

support vectors является точками данных, которые являются самыми близкими к отделяющейся гиперплоскости; эти точки находятся на контуре плиты. Следующая фигура иллюстрирует эти определения, с + указание на точки данных типа 1, и – указание на точки данных типа-1.

Математическая Формулировка: Основной. Это обсуждение следует за Hastie, Тибширэни и Фридманом [1] и Кристьанини и Шейв-Тейлор [2].

Данные для обучения являются набором точек (векторы) _xj наряду с их категориями _yj. Для некоторой размерности d, _xj ∊ ^Rd и _yj = ±1. Уравнение гиперплоскости

$f (x) = x' β + b = 0$

где β ∊ ^Rd и b является вещественным числом.

Следующая проблема задает гиперплоскость разделения best (т.е. контур решения). Найдите β и b, которые минимизируют || β || таким образом это для всех точек данных (_xj, _yj),

$y_{j} f (x_{j}) \geq 1.$

Векторами поддержки является _xj на контуре, тех для который $y_{j} f (x_{j}) = 1.$

Для математического удобства проблема обычно дается как эквивалентная проблема минимизации $‖ β ‖$ . Это - проблема квадратичного программирования. Оптимальное решение $(\hat{β}, \hat{b})$ включает классификацию векторного z можно следующим образом:

$класс (z) = знак (z' \hat{β} + \hat{b}) = знак (\hat{f} (z)) .$

$\hat{f} (z)$ classification score и представляет расстояние, которое z от контура решения.

Математическая Формулировка: Двойной. В вычислительном отношении более просто решить двойную задачу квадратичного программирования. Чтобы получить двойное, возьмите положительные множители Лагранжа _αj, умноженный на каждое ограничение, и вычтите из целевой функции:

$L_{P} = \frac{}{12} β' β - \sum_{j} α_{j} (y_{j} (x_{j}' β + b) - 1),$

где вы ищете стационарную точку _LP по β и b. Устанавливая градиент _LP к 0, вы добираетесь

\begin{matrix} β = \sum_{j} α_{j} y_{j} x_{j} \\ 0 = \sum_{j} α_{j} y_{j} . \end{matrix}

(1)

Занимая место в _LP, вы получаете двойной _LD:

$L_{D} = \sum_{j} α_{j} - \frac{}{12} \sum_{j} \sum_{k} α_{j} α_{k} y_{j} y_{k} x_{j}' x_{k},$

который вы максимизируете по _αj ≥ 0. В общем случае многие _αj 0 в максимуме. Ненулевой _αj в решении двойной проблемы задает гиперплоскость, столь же замеченную в уравнении 1, который дает β как сумма _αjyjxj. Точками данных _xj, соответствующий ненулевому _αj, является support vectors.

Производная _LD относительно ненулевого _αj 0 в оптимуме. Это дает

$y_{j} f (x_{j}) - 1 = 0.$

В частности, это дает значение b в решении путем взятия любого j с ненулевым _αj.

Двойной является стандартная проблема квадратичного программирования. Например, quadprog Optimization Toolbox™ решатель решает этот тип проблемы.

Неотделимые данные

Ваши данные не могут допускать отделяющуюся гиперплоскость. В этом случае SVM может использовать soft margin, означая гиперплоскость, которая разделяет многих, но не все точки данных.

Существует две стандартных формулировки мягких полей. Оба включают добавляющие слабые переменные _ξj и параметр штрафа C.

Проблема ^{1 нормы} L:
$\min_{β, b, ξ} (\frac{}{12} β' β + C \sum_{j} ξ_{j})$
таким образом, что
$\begin{matrix} y_{j} f (x_{j}) \geq 1 - ξ_{j} \\ ξ_{j} \geq 0. \end{matrix}$
^{1 норма} L называет использование _ξj слабыми переменными вместо их квадратов. Три опции решателя SMO, ISDA, и L1QP из fitcsvm минимизируйте проблему ^{1 нормы} L.
Проблема ^2-нормы L:
$\min_{β, b, ξ} (\frac{}{12} β' β + C \sum_{j} ξ_{j}^{2})$
подвергните тем же ограничениям.

В этих формулировках вы видите, что увеличение C помещает больше веса в слабые переменные _ξj, означая попытки оптимизации сделать более строгое разделение между классами. Эквивалентно, сокращение C к 0 делает misclassification менее важный.

Математическая Формулировка: Двойной. Для более легких вычислений считайте L ¹ двойной проблемой к этой мягко-граничной формулировке. Используя множители Лагранжа _μj, функция, чтобы минимизировать для проблемы ^{1 нормы} L:

$L_{P} = \frac{}{12} β' β + C \sum_{j} ξ_{j} - \sum_{j} α_{j} (y_{i} f (x_{j}) - (1 - ξ_{j})) - \sum_{j} μ_{j} ξ_{j},$

где вы ищете стационарную точку _LP по β, b и положительному _ξj. Устанавливая градиент _LP к 0, вы добираетесь

$\begin{matrix} β = \sum_{j} α_{j} y_{j} x_{j} \\ \sum_{j} α_{j} y_{j} = 0 \\ α_{j} = C - μ_{j} \\ α_{j}, μ_{j}, ξ_{j} \geq 0. \end{matrix}$

Эти уравнения приводят непосредственно к двойной формулировке:

$\max_{α} \sum_{j} α_{j} - \frac{}{12} \sum_{j} \sum_{k} α_{j} α_{k} y_{j} y_{k} x_{j}' x_{k}$

удовлетворяющее ограничениям

$\begin{array}{l} \sum_{j} y_{j} α_{j} = \\ 00 \leq α_{j} \leq C . \end{array}$

Итоговый набор неравенств, 0 ≤ _αj ≤ C, показывает, почему C иногда называется box constraint. C сохраняет допустимые значения множителей Лагранжа _αj в “поле”, ограниченной области.

Уравнение градиента для b дает решению b в терминах набора ненулевого _αj, которые соответствуют векторам поддержки.

Можно записать и решить двойную из задачи ^2-нормы L аналогичным способом. Для получения дополнительной информации смотрите Кристьанини и Шейв-Тейлора [2], Глава 6.

fitcsvm Реализация. Обеими двойными мягко-граничными проблемами являются проблемы квадратичного программирования. Внутренне, fitcsvm имеет несколько различных алгоритмов для того, чтобы решить задачи.

Для или бинарной классификации одного класса, если вы не устанавливаете часть ожидаемых выбросов в данных (см. OutlierFraction), затем решатель по умолчанию является Последовательной минимальной оптимизацией (SMO). SMO минимизирует проблему с одной нормой рядом минимизаций 2D точки. Во время оптимизации SMO уважает линейное ограничение $\sum_{i} α_{i} y_{i} = 0,$ и явным образом включает член в модели смещения. SMO относительно быстр. Для получения дополнительной информации о SMO см. [3].
Для бинарной классификации, если вы устанавливаете часть ожидаемых выбросов в данных, затем решатель по умолчанию является Итеративным Одним Алгоритмом Данных. Как SMO, ISDA решает задачу с одной нормой. В отличие от SMO, ISDA минимизирует рядом на минимизациях с одной точкой, не уважает линейное ограничение и явным образом не включает член в модели смещения. Для получения дополнительной информации о ISDA см. [4].
Для или бинарной классификации одного класса, и если у вас есть лицензия Optimization Toolbox, можно принять решение использовать quadprog решать задачу с одной нормой. quadprog использует большую память, но решает квадратичные программы в высокой степени точности. Для получения дополнительной информации см. Определение Квадратичного программирования (Optimization Toolbox).

Нелинейное преобразование с ядрами

Некоторые бинарные проблемы классификации не имеют простой гиперплоскости как полезного критерия разделения. Для тех проблем существует вариант математического подхода, который сохраняет почти всю простоту SVM разделение гиперплоскости.

Этот подход использует эти результаты теории репродуцирования ядер:

Существует класс функций G (x ₁, x ₂) со следующим свойством. Существует линейный пробел S и функциональный φ, сопоставляющий x с S, таким образом что
G (x ₁, x ₂) = <φ (x ₁), φ (x ₂)>.
Скалярное произведение происходит на пробеле S.
Этот класс функций включает:
- Многочлены: Для некоторого положительного целочисленного p,
  G (x ₁, x ₂) = (1 + x _1′x2) ^p.
- Радиальная (Гауссова) основная функция:
  G (x ₁, x ₂) = exp (– ∥x1–x2) ^∥2).
- Многоуровневый perceptron или сигмоидальный (нейронная сеть): Для положительного числа p ₁ и отрицательное число p ₂,
  G (x ₁, x ₂) = tanh (p _1x1′x2 + p ₂).
  Примечание
  Не каждый набор p ₁ и p ₂ урожая допустимое ядро репродуцирования.
  fitcsvm не поддерживает сигмоидальное ядро. Вместо этого можно задать сигмоидальное ядро и задать его при помощи 'KernelFunction' аргумент пары "имя-значение". Для получения дополнительной информации смотрите, Обучают Классификатор SVM Используя Пользовательское Ядро.

Математический подход с помощью ядер использует вычислительный метод гиперплоскостей. Все вычисления для классификации гиперплоскостей используют не что иное как скалярные произведения. Поэтому нелинейные ядра могут использовать идентичные вычисления и алгоритмы решения, и получить классификаторы, которые нелинейны. Получившиеся классификаторы являются гиперповерхностями на некотором пробеле S, но пробел S не должен быть идентифицирован или исследован.

Используя машины опорных векторов

Как с любым контролируемая модель изучения, вы сначала обучаете машину опорных векторов, и затем пересекаетесь, подтверждают классификатор. Используйте обученную машину, чтобы классифицировать (предсказывают) новые данные. Кроме того, чтобы получить удовлетворительную прогнозирующую точность, можно использовать различные функции ядра SVM, и необходимо настроить параметры функций ядра.

Обучение классификатор SVM
Классификация новых данных с классификатором SVM
Настройка классификатора SVM

Обучение классификатор SVM

Обучайтесь, и опционально пересекитесь, подтверждают, классификатор SVM с помощью fitcsvm. Наиболее распространенный синтаксис:

SVMModel = fitcsvm(X,Y,'KernelFunction','rbf',...
    'Standardize',true,'ClassNames',{'negClass','posClass'});

Входные параметры:

X — Матрица данных о предикторе, где каждая строка является одним наблюдением и каждым столбцом, является одним предиктором.
Y — Массив класса помечает каждой строкой, соответствующей значению соответствующей строки в XY может быть категориальное, символ, или массив строк, логический или числовой вектор или массив ячеек из символьных векторов.
KernelFunction — Значением по умолчанию является 'linear' для изучения 2D класса, которое разделяет данные гиперплоскостью. Значение 'gaussian' (или 'rbf') значение по умолчанию для изучения одного класса и задает, чтобы использовать Гауссово (или радиальная основная функция) ядро. Важный шаг, чтобы успешно обучить классификатор SVM должен выбрать соответствующую функцию ядра.
Standardize — Отметьте указание, должно ли программное обеспечение стандартизировать предикторы перед обучением классификатор.
ClassNames — Различает отрицательные и положительные классы или задает который классы включать в данные. Отрицательный класс является первым элементом (или строка символьного массива), например, 'negClass', и положительный класс является вторым элементом (или строка символьного массива), например, 'posClass'. ClassNames должен быть совпадающий тип данных как Y. Это - хорошая практика, чтобы задать имена классов, особенно если вы сравниваете производительность различных классификаторов.

Получившаяся, обученная модель (SVMModel) содержит оптимизированные параметры из алгоритма SVM, позволяя вам классифицировать новые данные.

Для большего количества пар "имя-значение" можно использовать, чтобы управлять обучением, видеть fitcsvm страница с описанием.

Классификация новых данных с классификатором SVM

Классифицируйте новые данные с помощью predict. Синтаксис для классификации новых данных с помощью обученного классификатора SVM (SVMModel):

[label,score] = predict(SVMModel,newX);

Итоговый вектор, label, представляет классификацию каждой строки в X. score n-by-2 матрица мягких баллов. Каждая строка соответствует строке в X, который является новым наблюдением. Первый столбец содержит музыку к наблюдениям, классифицируемым на отрицательный класс, и второй столбец содержит наблюдения баллов, классифицируемые на положительный класс.

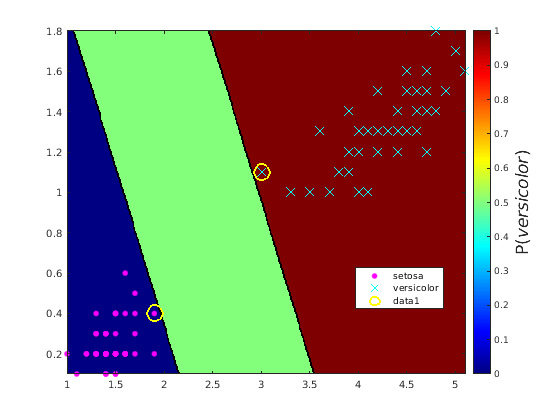

Чтобы оценить апостериорные вероятности, а не баллы, сначала передайте обученный классификатор SVM (SVMModel) к fitPosterior, который соответствует счету к функции преобразования апостериорной вероятности к баллам. Синтаксис:

ScoreSVMModel = fitPosterior(SVMModel,X,Y);

Свойство ScoreTransform из классификатора ScoreSVMModel содержит оптимальную функцию преобразования. Передайте ScoreSVMModel к predict. Вместо того, чтобы возвращать баллы, выходной аргумент score содержит апостериорные вероятности наблюдения, классифицируемого отрицательно (столбец 1 score) или положительный (столбец 2 scoreКласс.

Настройка классификатора SVM

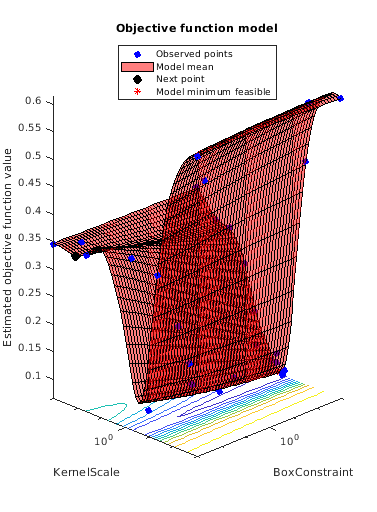

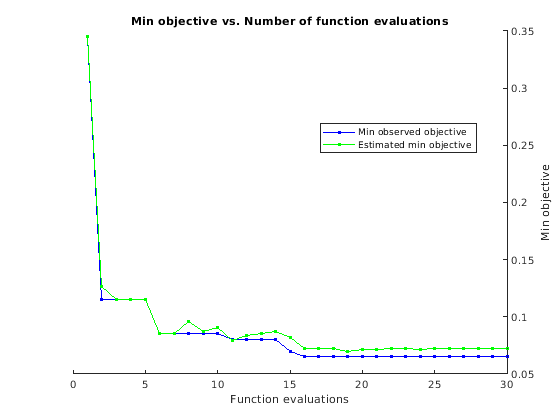

Используйте 'OptimizeHyperparameters' аргумент пары "имя-значение" fitcsvm найти значения параметров, которые минимизируют потерю перекрестной проверки. Имеющими право параметрами является 'BoxConstraint', 'KernelFunction', 'KernelScale', 'PolynomialOrder', и 'Standardize'. Для примера смотрите, Оптимизируют Подгонку Классификатора SVM Используя Байесовую Оптимизацию. В качестве альтернативы можно использовать bayesopt функция, как показано в Оптимизируют перекрестный Подтвержденный Классификатор SVM Используя bayesopt. bayesopt функция позволяет большей гибкости настраивать оптимизацию. Можно использовать bayesopt функция, чтобы оптимизировать любые параметры, включая параметры, которые не имеют право оптимизировать, когда вы используете fitcsvm функция.

Можно также попытаться настроить параметры классификатора вручную согласно этой схеме:

Передайте данные fitcsvm, и набор аргумент пары "имя-значение" 'KernelScale','auto'. Предположим, что обученная модель SVM называется SVMModel. Программное обеспечение использует эвристическую процедуру, чтобы выбрать шкалу ядра. Эвристическая процедура использует подвыборку. Поэтому, чтобы воспроизвести результаты, установите seed случайных чисел с помощью rng перед обучением классификатор.
Крест подтверждает классификатор путем передачи его crossval. По умолчанию программное обеспечение проводит 10-кратную перекрестную проверку.
Передайте перекрестную подтвержденную модель SVM kfoldLoss оценить и сохранить ошибку классификации.
Переобучите классификатор SVM, но настройте 'KernelScale' и 'BoxConstraint' аргументы в виде пар имя-значение.
- BoxConstraint — Одна стратегия состоит в том, чтобы попробовать геометрическую последовательность параметра ограничения поля. Например, примите 11 значений от 1e-5 к 1e5 фактором 10. Увеличение BoxConstraint может сократить число векторов поддержки, но также и может увеличить учебное время.
- KernelScale — Одна стратегия состоит в том, чтобы попробовать геометрическую последовательность параметра сигмы RBF, масштабируемого в исходной шкале ядра. Сделайте это:
  1. Получая исходную шкалу ядра, например, ks, использование записи через точку: ks = SVMModel.KernelParameters.Scale.
  2. Используйте в качестве новых факторов шкал ядра оригинала. Например, умножьте ks этими 11 значениями 1e-5 к 1e5, увеличение на фактор 10.

Выберите модель, которая дает к самой низкой ошибке классификации. Вы можете хотеть далее совершенствовать свои параметры, чтобы получить лучшую точность. Запустите со своих начальных параметров и выполните другой шаг перекрестной проверки, на этот раз с помощью фактора 1,2.

Обучите классификаторы SVM Используя гауссово ядро

Скрипт Open Live Script

В этом примере показано, как сгенерировать нелинейный классификатор с Гауссовой функцией ядра. Во-первых, сгенерируйте один класс точек в единичном диске в двух измерениях и другой класс точек в кольце от радиуса 1 к радиусу 2. Затем генерирует классификатор на основе данных с Гауссовым радиальным ядром основной функции. Линейный классификатор по умолчанию является очевидно неподходящим для этой проблемы, поскольку модель циркулярная симметричный. Установите параметр ограничения поля на Inf сделать строгую классификацию, не означая неправильно классифицированных учебных точек. Другие функции ядра не могут работать с этим строгим ограничением поля, поскольку они могут не мочь обеспечить строгую классификацию. Даже при том, что rbf классификатор может разделить классы, результат может быть перетренирован.

Сгенерируйте 100 точек, равномерно распределенных на единичном диске. Для этого сгенерируйте радиус r как квадратный корень из универсальной случайной переменной, сгенерируйте угол t однородно в (0, $2 π$ ), и помещенный точка в (r because(t), r sin (t)).

rng(1); % For reproducibility
r = sqrt(rand(100,1)); % Radius
t = 2*pi*rand(100,1);  % Angle
data1 = [r.*cos(t), r.*sin(t)]; % Points

Сгенерируйте 100 точек, равномерно распределенных в кольце. Радиус снова пропорционален квадратному корню, на этот раз квадратный корень из равномерного распределения от 1 до 4.

r2 = sqrt(3*rand(100,1)+1); % Radius
t2 = 2*pi*rand(100,1);      % Angle
data2 = [r2.*cos(t2), r2.*sin(t2)]; % points

Постройте точки и постройте круги радиусов 1 и 2 для сравнения.

figure;
plot(data1(:,1),data1(:,2),'r.','MarkerSize',15)
hold on
plot(data2(:,1),data2(:,2),'b.','MarkerSize',15)
ezpolar(@(x)1);ezpolar(@(x)2);
axis equal
hold off

Поместите данные в одну матрицу и сделайте вектор классификаций.

data3 = [data1;data2];
theclass = ones(200,1);
theclass(1:100) = -1;

Обучите классификатор SVM с KernelFunction установите на 'rbf' и BoxConstraint установите на Inf. Постройте контур решения и отметьте векторы поддержки.

%Train the SVM Classifier
cl = fitcsvm(data3,theclass,'KernelFunction','rbf',...
    'BoxConstraint',Inf,'ClassNames',[-1,1]);

% Predict scores over the grid
d = 0.02;
[x1Grid,x2Grid] = meshgrid(min(data3(:,1)):d:max(data3(:,1)),...
    min(data3(:,2)):d:max(data3(:,2)));
xGrid = [x1Grid(:),x2Grid(:)];
[~,scores] = predict(cl,xGrid);

% Plot the data and the decision boundary
figure;
h(1:2) = gscatter(data3(:,1),data3(:,2),theclass,'rb','.');
hold on
ezpolar(@(x)1);
h(3) = plot(data3(cl.IsSupportVector,1),data3(cl.IsSupportVector,2),'ko');
contour(x1Grid,x2Grid,reshape(scores(:,2),size(x1Grid)),[0 0],'k');
legend(h,{'-1','+1','Support Vectors'});
axis equal
hold off

fitcsvm генерирует классификатор, который является близко к кругу радиуса 1. Различие происходит из-за случайных обучающих данных.

Обучение параметрами по умолчанию делает более близко круговой контур классификации, но тот, который неправильно классифицирует некоторые обучающие данные. Кроме того, значение по умолчанию BoxConstraint 1, и, поэтому, существует больше векторов поддержки.

cl2 = fitcsvm(data3,theclass,'KernelFunction','rbf');
[~,scores2] = predict(cl2,xGrid);

figure;
h(1:2) = gscatter(data3(:,1),data3(:,2),theclass,'rb','.');
hold on
ezpolar(@(x)1);
h(3) = plot(data3(cl2.IsSupportVector,1),data3(cl2.IsSupportVector,2),'ko');
contour(x1Grid,x2Grid,reshape(scores2(:,2),size(x1Grid)),[0 0],'k');
legend(h,{'-1','+1','Support Vectors'});
axis equal
hold off

Обучите классификатор SVM Используя пользовательское ядро

Открыть скрипт

В этом примере показано, как использовать пользовательскую функцию ядра, такую как сигмоидальное ядро, чтобы обучить классификаторы SVM и настроить пользовательские параметры функции ядра.

Сгенерируйте случайный набор точек в модульном кругу. Пометьте точки в первых и третьих квадрантах как принадлежащий положительному классу и тем во вторых и четвертых квадрантах в отрицательном классе.

rng(1);  % For reproducibility
n = 100; % Number of points per quadrant

r1 = sqrt(rand(2*n,1));                     % Random radii
t1 = [pi/2*rand(n,1); (pi/2*rand(n,1)+pi)]; % Random angles for Q1 and Q3
X1 = [r1.*cos(t1) r1.*sin(t1)];             % Polar-to-Cartesian conversion

r2 = sqrt(rand(2*n,1));
t2 = [pi/2*rand(n,1)+pi/2; (pi/2*rand(n,1)-pi/2)]; % Random angles for Q2 and Q4
X2 = [r2.*cos(t2) r2.*sin(t2)];

X = [X1; X2];        % Predictors
Y = ones(4*n,1);
Y(2*n + 1:end) = -1; % Labels

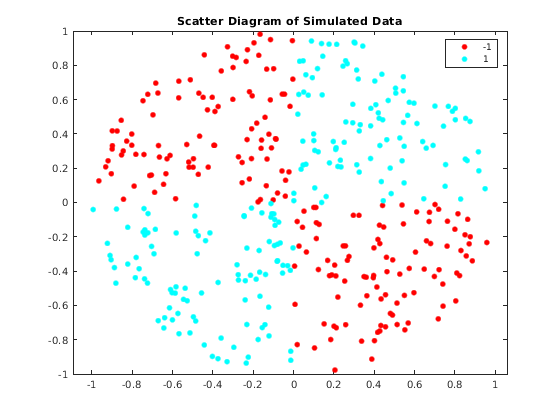

Отобразите данные на графике.

figure;
gscatter(X(:,1),X(:,2),Y);
title('Scatter Diagram of Simulated Data')

Запишите функцию, которая принимает две матрицы в пространстве признаков как входные параметры и преобразовывает их в матрицу Грамма использование сигмоидального ядра.

function G = mysigmoid(U,V)
% Sigmoid kernel function with slope gamma and intercept c
gamma = 1;
c = -1;
G = tanh(gamma*U*V' + c);
end

Сохраните этот код как файл с именем mysigmoid на вашем пути MATLAB®.

Обучите классификатор SVM с помощью сигмоидальной функции ядра. Это - хорошая практика, чтобы стандартизировать данные.

Mdl1 = fitcsvm(X,Y,'KernelFunction','mysigmoid','Standardize',true);

Mdl1 ClassificationSVM классификатор, содержащий предполагаемые параметры.

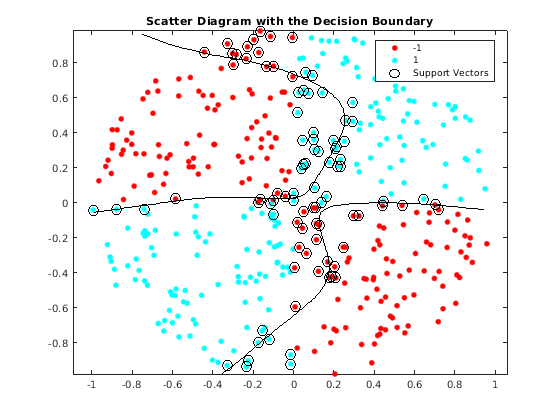

Отобразите данные на графике и идентифицируйте векторы поддержки и контур решения.

    % Compute the scores over a grid
d = 0.02; % Step size of the grid
[x1Grid,x2Grid] = meshgrid(min(X(:,1)):d:max(X(:,1)),...
    min(X(:,2)):d:max(X(:,2)));
xGrid = [x1Grid(:),x2Grid(:)];        % The grid
[~,scores1] = predict(Mdl1,xGrid); % The scores

figure;
h(1:2) = gscatter(X(:,1),X(:,2),Y);
hold on
h(3) = plot(X(Mdl1.IsSupportVector,1),...
    X(Mdl1.IsSupportVector,2),'ko','MarkerSize',10);
    % Support vectors
contour(x1Grid,x2Grid,reshape(scores1(:,2),size(x1Grid)),[0 0],'k');
    % Decision boundary
title('Scatter Diagram with the Decision Boundary')
legend({'-1','1','Support Vectors'},'Location','Best');
hold off

Можно настроить параметры ядра в попытке улучшить форму контура решения. Эта сила также уменьшает misclassification уровень в выборке, но, необходимо сначала определить misclassification уровень из выборки.

Определите misclassification уровень из выборки при помощи 10-кратной перекрестной проверки.

CVMdl1 = crossval(Mdl1);
misclass1 = kfoldLoss(CVMdl1);
misclass1

misclass1 =

    0.1350

misclassification уровень из выборки составляет 13,5%.

Запишите другой сигмоидальной функции, но Набору gamma = 0.5;.

function G = mysigmoid2(U,V)
% Sigmoid kernel function with slope gamma and intercept c
gamma = 0.5;
c = -1;
G = tanh(gamma*U*V' + c);
end

Сохраните этот код как файл с именем mysigmoid2 на вашем пути MATLAB®.

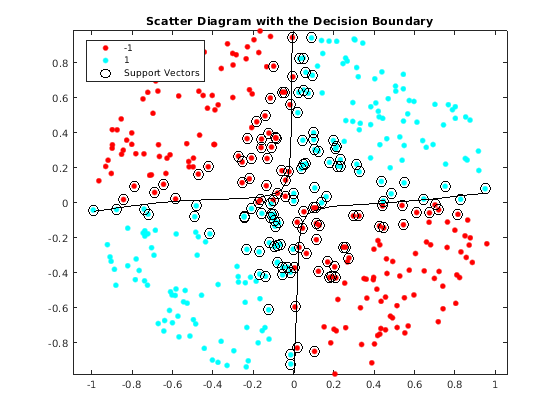

Обучите другой классификатор SVM с помощью настроенного сигмоидального ядра. Отобразите на графике данные и область решения, и определите misclassification уровень из выборки.

Mdl2 = fitcsvm(X,Y,'KernelFunction','mysigmoid2','Standardize',true);
[~,scores2] = predict(Mdl2,xGrid);

figure;
h(1:2) = gscatter(X(:,1),X(:,2),Y);
hold on
h(3) = plot(X(Mdl2.IsSupportVector,1),...
    X(Mdl2.IsSupportVector,2),'ko','MarkerSize',10);
title('Scatter Diagram with the Decision Boundary')
contour(x1Grid,x2Grid,reshape(scores2(:,2),size(x1Grid)),[0 0],'k');
legend({'-1','1','Support Vectors'},'Location','Best');
hold off

CVMdl2 = crossval(Mdl2);
misclass2 = kfoldLoss(CVMdl2);
misclass2

misclass2 =

    0.0450

После сигмоидальной наклонной корректировки новый контур решения, кажется, обеспечивает лучшую подгонку в выборке и контракты уровня перекрестной проверки больше чем на 66%.

Оптимизируйте подгонку классификатора SVM Используя байесовую оптимизацию

Скрипт Open Live Script

В этом примере показано, как оптимизировать классификацию SVM с помощью fitcsvm функция и OptimizeHyperparameters пара "имя-значение". Классификация работает над местоположениями точек от смешанной гауссовской модели. В Элементах Статистического Изучения, Hastie, Тибширэни и Фридмана (2009), страница 17 описывает модель. Модель начинается с генерации 10 базисных точек для "зеленого" класса, распределенного как 2D независимые нормали со средним значением (1,0) и модульное отклонение. Это также генерирует 10 базисных точек для "красного" класса, распределенного как 2D независимые нормали со средним значением (0,1) и модульное отклонение. Для каждого класса (зеленый и красный), сгенерируйте 100 случайных точек можно следующим образом:

Выберите базисную точку m соответствующего цвета однородно наугад.
Сгенерируйте независимую случайную точку с 2D нормальным распределением со средним значением m и отклонением I/5, где я - единичная матрица 2 на 2. В этом примере используйте отклонение I/50, чтобы показать преимущество оптимизации более ясно.

Сгенерируйте точки и классификатор

Сгенерируйте эти 10 базисных точек для каждого класса.

rng default % For reproducibility
grnpop = mvnrnd([1,0],eye(2),10);
redpop = mvnrnd([0,1],eye(2),10);

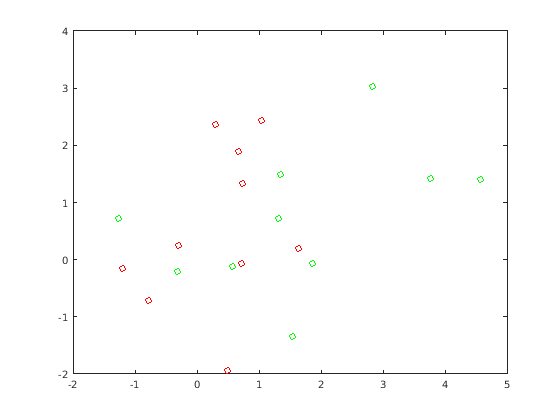

Просмотрите базисные точки.

plot(grnpop(:,1),grnpop(:,2),'go')
hold on
plot(redpop(:,1),redpop(:,2),'ro')
hold off

Поскольку некоторые красные базисные точки близко к зеленым базисным точкам, это может затруднить, чтобы классифицировать точки данных на основе одного только местоположения.

Сгенерируйте 100 точек данных каждого класса.

redpts = zeros(100,2);grnpts = redpts;
for i = 1:100
    grnpts(i,:) = mvnrnd(grnpop(randi(10),:),eye(2)*0.02);
    redpts(i,:) = mvnrnd(redpop(randi(10),:),eye(2)*0.02);
end

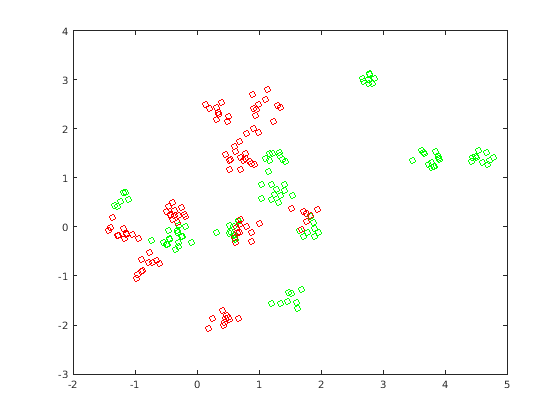

Просмотрите точки данных.

figure
plot(grnpts(:,1),grnpts(:,2),'go')
hold on
plot(redpts(:,1),redpts(:,2),'ro')
hold off

Подготовка данных для классификации

Поместите данные в одну матрицу и сделайте векторный grp это помечает класс каждой точки.

cdata = [grnpts;redpts];
grp = ones(200,1);
% Green label 1, red label -1
grp(101:200) = -1;

Подготовьте перекрестную проверку

Настройте раздел для перекрестной проверки. Этот шаг фиксирует обучение и наборы тестов, которые оптимизация использует на каждом шаге.

c = cvpartition(200,'KFold',10);

Оптимизируйте подгонку

Чтобы найти хорошую подгонку, означая один с низкой потерей перекрестной проверки, устанавливают опции использовать Байесовую оптимизацию. Используйте тот же раздел перекрестной проверки c во всей оптимизации.

Для воспроизводимости используйте 'expected-improvement-plus' функция приобретения.

opts = struct('Optimizer','bayesopt','ShowPlots',true,'CVPartition',c,...
    'AcquisitionFunctionName','expected-improvement-plus');
svmmod = fitcsvm(cdata,grp,'KernelFunction','rbf',...
    'OptimizeHyperparameters','auto','HyperparameterOptimizationOptions',opts)

|=====================================================================================================|
| Iter | Eval   | Objective   | Objective   | BestSoFar   | BestSoFar   | BoxConstraint|  KernelScale |
|      | result |             | runtime     | (observed)  | (estim.)    |              |              |
|=====================================================================================================|
|    1 | Best   |       0.345 |     0.23145 |       0.345 |       0.345 |      0.00474 |       306.44 |
|    2 | Best   |       0.115 |     0.21453 |       0.115 |     0.12678 |       430.31 |       1.4864 |
|    3 | Accept |        0.52 |     0.20211 |       0.115 |      0.1152 |     0.028415 |     0.014369 |
|    4 | Accept |        0.61 |     0.15755 |       0.115 |     0.11504 |       133.94 |    0.0031427 |
|    5 | Accept |        0.34 |     0.15526 |       0.115 |     0.11504 |     0.010993 |       5.7742 |
|    6 | Best   |       0.085 |     0.16287 |       0.085 |    0.085039 |       885.63 |      0.68403 |
|    7 | Accept |       0.105 |     0.17215 |       0.085 |    0.085428 |       0.3057 |      0.58118 |
|    8 | Accept |        0.21 |     0.15875 |       0.085 |     0.09566 |      0.16044 |      0.91824 |
|    9 | Accept |       0.085 |      0.1724 |       0.085 |     0.08725 |       972.19 |      0.46259 |
|   10 | Accept |         0.1 |     0.16684 |       0.085 |    0.090952 |       990.29 |        0.491 |
|   11 | Best   |        0.08 |     0.13249 |        0.08 |    0.079362 |       2.5195 |        0.291 |
|   12 | Accept |        0.09 |     0.13611 |        0.08 |     0.08402 |       14.338 |      0.44386 |
|   13 | Accept |         0.1 |     0.15295 |        0.08 |     0.08508 |    0.0022577 |      0.23803 |
|   14 | Accept |        0.11 |     0.14695 |        0.08 |    0.087378 |       0.2115 |      0.32109 |
|   15 | Best   |        0.07 |      0.2384 |        0.07 |    0.081507 |        910.2 |      0.25218 |
|   16 | Best   |       0.065 |     0.16242 |       0.065 |    0.072457 |       953.22 |      0.26253 |
|   17 | Accept |       0.075 |     0.15494 |       0.065 |    0.072554 |       998.74 |      0.23087 |
|   18 | Accept |       0.295 |     0.15359 |       0.065 |    0.072647 |       996.18 |       44.626 |
|   19 | Accept |        0.07 |     0.17538 |       0.065 |     0.06946 |       985.37 |      0.27389 |
|   20 | Accept |       0.165 |     0.13581 |       0.065 |    0.071622 |     0.065103 |      0.13679 |
|=====================================================================================================|
| Iter | Eval   | Objective   | Objective   | BestSoFar   | BestSoFar   | BoxConstraint|  KernelScale |
|      | result |             | runtime     | (observed)  | (estim.)    |              |              |
|=====================================================================================================|
|   21 | Accept |       0.345 |     0.13259 |       0.065 |    0.071764 |        971.7 |       999.01 |
|   22 | Accept |        0.61 |     0.12884 |       0.065 |    0.071967 |    0.0010168 |    0.0010005 |
|   23 | Accept |       0.345 |     0.13385 |       0.065 |    0.071959 |    0.0010674 |       999.18 |
|   24 | Accept |        0.35 |     0.14293 |       0.065 |    0.071863 |    0.0010003 |       40.628 |
|   25 | Accept |        0.24 |     0.25622 |       0.065 |    0.072124 |       996.55 |       10.423 |
|   26 | Accept |        0.61 |     0.15105 |       0.065 |    0.072068 |       958.64 |    0.0010026 |
|   27 | Accept |        0.47 |     0.13952 |       0.065 |     0.07218 |       993.69 |     0.029723 |
|   28 | Accept |         0.3 |     0.14562 |       0.065 |    0.072291 |       993.15 |       170.01 |
|   29 | Accept |        0.16 |     0.39764 |       0.065 |    0.072104 |       992.81 |       3.8594 |
|   30 | Accept |       0.365 |     0.13687 |       0.065 |    0.072112 |    0.0010017 |     0.044287 |

__________________________________________________________
Optimization completed.
MaxObjectiveEvaluations of 30 reached.
Total function evaluations: 30
Total elapsed time: 43.0693 seconds.
Total objective function evaluation time: 5.1481

Best observed feasible point:
    BoxConstraint    KernelScale
    _____________    ___________

       953.22          0.26253

Observed objective function value = 0.065
Estimated objective function value = 0.072112
Function evaluation time = 0.16242

Best estimated feasible point (according to models):
    BoxConstraint    KernelScale
    _____________    ___________

       985.37          0.27389

Estimated objective function value = 0.072112
Estimated function evaluation time = 0.17558

svmmod =
  ClassificationSVM
                         ResponseName: 'Y'
                CategoricalPredictors: []
                           ClassNames: [-1 1]
                       ScoreTransform: 'none'
                      NumObservations: 200
    HyperparameterOptimizationResults: [1x1 BayesianOptimization]
                                Alpha: [77x1 double]
                                 Bias: -0.2352
                     KernelParameters: [1x1 struct]
                       BoxConstraints: [200x1 double]
                      ConvergenceInfo: [1x1 struct]
                      IsSupportVector: [200x1 logical]
                               Solver: 'SMO'


  Properties, Methods

Найдите потерю оптимизированной модели.

lossnew = kfoldLoss(fitcsvm(cdata,grp,'CVPartition',c,'KernelFunction','rbf',...
    'BoxConstraint',svmmod.HyperparameterOptimizationResults.XAtMinObjective.BoxConstraint,...
    'KernelScale',svmmod.HyperparameterOptimizationResults.XAtMinObjective.KernelScale))

lossnew = 0.0650

Эта потеря совпадает с потерей, о которой сообщают в оптимизации выход под "Наблюдаемым значением целевой функции".

Визуализируйте оптимизированный классификатор.

d = 0.02;
[x1Grid,x2Grid] = meshgrid(min(cdata(:,1)):d:max(cdata(:,1)),...
    min(cdata(:,2)):d:max(cdata(:,2)));
xGrid = [x1Grid(:),x2Grid(:)];
[~,scores] = predict(svmmod,xGrid);
figure;
h = nan(3,1); % Preallocation
h(1:2) = gscatter(cdata(:,1),cdata(:,2),grp,'rg','+*');
hold on
h(3) = plot(cdata(svmmod.IsSupportVector,1),...
    cdata(svmmod.IsSupportVector,2),'ko');
contour(x1Grid,x2Grid,reshape(scores(:,2),size(x1Grid)),[0 0],'k');
legend(h,{'-1','+1','Support Vectors'},'Location','Southeast');
axis equal
hold off

Постройте области апостериорной вероятности для моделей классификации SVM

Скрипт Open Live Script

В этом примере показано, как предсказать апостериорные вероятности моделей SVM по сетке наблюдений, и затем построить апостериорные вероятности по сетке. Графический вывод апостериорных вероятностей отсоединяет контуры решения.

Загрузите ирисовый набор данных Фишера. Обучите классификатор с помощью лепестковых длин и ширин, и удалите virginica разновидности из данных.

load fisheriris
classKeep = ~strcmp(species,'virginica');
X = meas(classKeep,3:4);
y = species(classKeep);

Обучите классификатор SVM с помощью данных. Это - хорошая практика, чтобы задать порядок классов.

SVMModel = fitcsvm(X,y,'ClassNames',{'setosa','versicolor'});

Оцените оптимальную функцию преобразования счета.

rng(1); % For reproducibility
[SVMModel,ScoreParameters] = fitPosterior(SVMModel);

Warning: Classes are perfectly separated. The optimal score-to-posterior transformation is a step function.

ScoreParameters

ScoreParameters = struct with fields:
                        Type: 'step'
                  LowerBound: -0.8431
                  UpperBound: 0.6897
    PositiveClassProbability: 0.5000

Оптимальная функция преобразования счета является ступенчатой функцией, потому что классы отделимы. Поля LowerBound и UpperBound из ScoreParameters укажите на более низкие и верхние конечные точки интервала баллов, соответствующих наблюдениям в разделяющих класс гиперплоскостях (поле). Никакое учебное наблюдение не находится в пределах поля. Если новый счет находится в интервале, то программное обеспечение присваивает соответствующее наблюдение положительная апостериорная вероятность класса, т.е. значение в PositiveClassProbability поле ScoreParameters.

Задайте сетку значений на наблюдаемом пробеле предиктора. Предскажите апостериорные вероятности для каждого экземпляра в сетке.

xMax = max(X);
xMin = min(X);
d = 0.01;
[x1Grid,x2Grid] = meshgrid(xMin(1):d:xMax(1),xMin(2):d:xMax(2));

[~,PosteriorRegion] = predict(SVMModel,[x1Grid(:),x2Grid(:)]);

Постройте положительную область апостериорной вероятности класса и обучающие данные.

figure;
contourf(x1Grid,x2Grid,...
        reshape(PosteriorRegion(:,2),size(x1Grid,1),size(x1Grid,2)));
h = colorbar;
h.Label.String = 'P({\it{versicolor}})';
h.YLabel.FontSize = 16;
caxis([0 1]);
colormap jet;

hold on
gscatter(X(:,1),X(:,2),y,'mc','.x',[15,10]);
sv = X(SVMModel.IsSupportVector,:);
plot(sv(:,1),sv(:,2),'yo','MarkerSize',15,'LineWidth',2);
axis tight
hold off

В изучении 2D класса, если классы отделимы, то существует три области: тот, где наблюдения имеют положительную апостериорную вероятность класса 0, тот, где это - 1, и другой, где это - положительная априорная вероятность класса.

Анализируйте изображения Используя линейные машины опорных векторов

Скрипт Open Live Script

В этом примере показано, как определить, какой квадрант изображения форма занимает по образованию модель выходных кодов с коррекцией ошибок (ECOC), состоявшую из линейных бинарных учеников SVM. Этот пример также иллюстрирует потребление дискового пространства моделей ECOC, которые хранят векторы поддержки, их метки и предполагаемое $α$ коэффициенты.

Создайте набор данных

Случайным образом поместите круг с радиусом пять в 50 50 изображение. Сделайте 5 000 изображений. Создайте метку для каждого изображения, указывающего на квадрант, который занимает круг. Квадрант 1 находится в верхнем правом углу, квадрант 2 находится в верхнем левом углу, квадрант 3 находится в нижнем левом углу, и квадрант 4 находится в нижнем правом углу. Предикторы являются интенсивностью каждого пикселя.

d = 50;  % Height and width of the images in pixels
n = 5e4; % Sample size

X = zeros(n,d^2); % Predictor matrix preallocation
Y = zeros(n,1);   % Label preallocation
theta = 0:(1/d):(2*pi);
r = 5;            % Circle radius
rng(1);           % For reproducibility

for j = 1:n
    figmat = zeros(d);                       % Empty image
    c = datasample((r + 1):(d - r - 1),2);   % Random circle center
    x = r*cos(theta) + c(1);                 % Make the circle
    y = r*sin(theta) + c(2);
    idx = sub2ind([d d],round(y),round(x));  % Convert to linear indexing
    figmat(idx) = 1;                         % Draw the circle
    X(j,:) = figmat(:);                % Store the data
    Y(j) = (c(2) >= floor(d/2)) + 2*(c(2) < floor(d/2)) + ...
        (c(1) < floor(d/2)) + ...
        2*((c(1) >= floor(d/2)) & (c(2) < floor(d/2))); % Determine the quadrant
end

Постройте наблюдение.

figure
imagesc(figmat)
h = gca;
h.YDir = 'normal';
title(sprintf('Quadrant %d',Y(end)))

Обучите модель ECOC

Используйте 25%-ю выборку затяжки и задайте обучение и демонстрационные индексы затяжки.

p = 0.25;
CVP = cvpartition(Y,'Holdout',p); % Cross-validation data partition
isIdx = training(CVP);            % Training sample indices
oosIdx = test(CVP);               % Test sample indices

Создайте шаблон SVM, который задает хранение векторов поддержки бинарных учеников. Передайте его и обучающие данные к fitcecoc обучать модель. Определите учебную демонстрационную ошибку классификации.

t = templateSVM('SaveSupportVectors',true);
MdlSV = fitcecoc(X(isIdx,:),Y(isIdx),'Learners',t);
isLoss = resubLoss(MdlSV)

isLoss = 0

MdlSV обученный ClassificationECOC модель мультикласса. Это хранит обучающие данные и векторы поддержки каждого бинарного ученика. Для больших наборов данных, таких как те в анализе изображения, модель может использовать большую память.

Определите сумму дискового пространства, которое использует модель ECOC.

infoMdlSV = whos('MdlSV');
mbMdlSV = infoMdlSV.bytes/1.049e6

mbMdlSV = 763.6151

Модель использует 763,6 Мбайта.

Повысьте эффективность модели

Можно оценить производительность из выборки. Можно также оценить, была ли модель сверхподходящей с уплотненной моделью, которая не содержит векторы поддержки, их связанные параметры и обучающие данные.

Отбросьте векторы поддержки и связанные параметры из обученной модели ECOC. Затем отбросьте обучающие данные из получившейся модели при помощи compact.

Mdl = discardSupportVectors(MdlSV);
CMdl = compact(Mdl);
info = whos('Mdl','CMdl');
[bytesCMdl,bytesMdl] = info.bytes;
memReduction = 1 - [bytesMdl bytesCMdl]/infoMdlSV.bytes

memReduction = 1×2

    0.0626    0.9996

В этом случае отбрасывание векторов поддержки уменьшает потребление памяти приблизительно на 6%. Уплотнение и отбрасывание векторов поддержки уменьшают размер приблизительно на 99,96%.

Альтернативный способ управлять векторами поддержки состоит в том, чтобы сократить их количество во время обучения путем определения большего ограничения поля, такой как 100. Хотя модели SVM, которые используют меньше векторов поддержки, более желательны и используют меньше памяти, увеличивание значения ограничения поля имеет тенденцию увеличивать учебное время.

Удалите MdlSV и Mdl из рабочей области.

clear Mdl MdlSV

Оцените демонстрационную производительность затяжки

Вычислите ошибку классификации выборки затяжки. Постройте выборку демонстрационных прогнозов затяжки.

oosLoss = loss(CMdl,X(oosIdx,:),Y(oosIdx))

oosLoss = 0

yHat = predict(CMdl,X(oosIdx,:));
nVec = 1:size(X,1);
oosIdx = nVec(oosIdx);

figure;
for j = 1:9
    subplot(3,3,j)
    imagesc(reshape(X(oosIdx(j),:),[d d]))
    h = gca;
    h.YDir = 'normal';
    title(sprintf('Quadrant: %d',yHat(j)))
end
text(-1.33*d,4.5*d + 1,'Predictions','FontSize',17)

Модель не неправильно классифицирует демонстрационных наблюдений затяжки.

Смотрите также

bayesopt | fitcsvm | kfoldLoss

Ссылки

[1] Hastie, T., Р. Тибширэни и Дж. Фридман. Элементы Статистического Изучения, второго выпуска. Нью-Йорк: Спрингер, 2008.

[2] Christianini, N. и Дж. Шейв-Тейлор. Введение в машины опорных векторов и другое основанное на ядре изучение методов. Кембридж, Великобритания: Издательство Кембриджского университета, 2000.

[3] Вентилятор, R.-E., P.-H. Чен и C.-J. Лин. “Выбор рабочего набора с помощью информации о втором порядке в учебных машинах опорных векторов”. Журнал Исследования Машинного обучения, Vol 6, 2005, стр 1889–1918.

[4] Кекмен V, T.-M. Хуан и М. Вогт. “Итеративный Один Алгоритм Данных для Учебных Машин Ядра от Огромных Наборов данных: Теория и Производительность”. В Машинах опорных векторов: Теория и Приложения. Отредактированный Липо Ваном, 255–274. Берлин: Springer-Verlag, 2005.

Документация
