insertShape
Вставьте фигуры в изображение или видео
Описание
RGB = insertShape(___,Name,Value)Name,Value парные аргументы.
Примеры

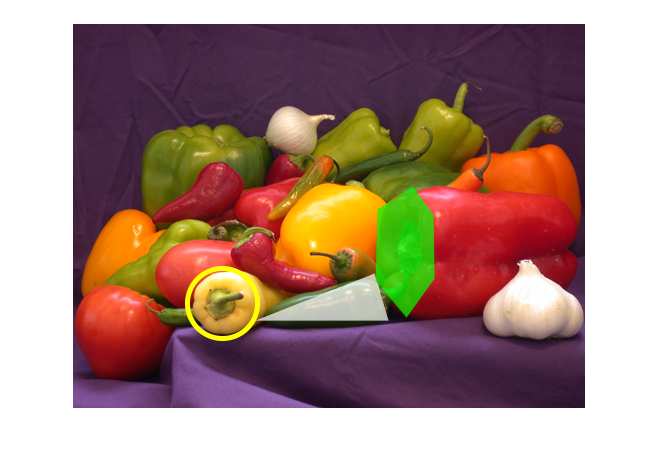

Вставьте круг и заполненные формы на изображении
Чтение изображения.
I = imread('peppers.png');Нарисуйте круг с шириной границы 5.
RGB = insertShape(I,'circle',[150 280 35],'LineWidth',5);
Чертите заполненный треугольник и заполненный шестиугольник.
pos_triangle = [183 297 302 250 316 297]; pos_hexagon = [340 163 305 186 303 257 334 294 362 255 361 191]; RGB = insertShape(RGB,'FilledPolygon',{pos_triangle,pos_hexagon},... 'Color', {'white','green'},'Opacity',0.7);
Отобразите изображение.
imshow(RGB);
Входные параметры
I — Введите изображение
M-by-N-by-3 истинный цвет | M-by-N 2D полутоновое изображение
Введите изображение, заданное в истинном цвете или 2D шкале полутонов.
Типы данных: single | double | int16 | uint8 | uint16
shape — Тип формы
'Rectangle' | 'FilledRectangle' | 'Line' | 'Polygon' | 'FilledPolygon' | 'Circle' | 'FilledCircle'
Тип формы, заданной как вектор символов. Вектор может быть, 'Rectangle', 'FilledRectangle'строка, 'Polygon', 'FilledPolygon', 'Circle', или 'FilledCircle'.
Типы данных: char
position — Положение формы
матрица | вектор | массив ячеек
Положение формы, заданной согласно типу формы, описанной в таблице.
| Форма | Положение | Форма чертится |
|---|---|---|
'Rectangle''FilledRectangle' | M-by-4 матрица, где каждая строка задает прямоугольник как .
|
|
'Line' | Для одной или нескольких разъединенных линий, M-by-4 матрица, где каждый четырехэлементный вектор [x 1, y 1, x 2, y 2], описывает линию с конечными точками, [x 1 y 1] и [x 2 y 2].
|
|
Для одного или нескольких линейных сегментов, M-by-2L матрица, где каждая строка является вектором, представляющим ломаную линию с количеством L вершин. . Ломаная линия всегда содержит (L-1) количество сегментов, потому что первые и последние точки вершины не соединяются. Для линий с меньшим количеством сегментов повторите конечные координаты, чтобы заполнить матрицу. Можно также задать формы как массив ячеек векторов M . {[x 11, y 11, x 12, y 12..., x 1 пункт, y 1 пункт], [x 21, y 21, x 22, y 22....., x 2q, y 2q]... [x M1, y M1, x M2, y M2......., x г-н, y г-н]} |
| |
'Polygon''FilledPolygon' | M-by-2L матрица, где каждая строка представляет многоугольник с количеством L вершин. Каждая строка матрицы соответствует многоугольнику. Для многоугольников с меньшим количеством сегментов повторите конечные координаты, чтобы заполнить матрицу.
Можно также задать формы как массив ячеек векторов M : {[x 11, y 11, x 12, y 12..., x 1 пункт, y 1 пункт], [x 21, y 21, x 22, y 22....., x 2q, y 2q]... [x M1, y M1, x M2, y M2......., x г-н, y г-н]} |
|
'Circle''FilledCircle' | M-by-3 матрица, где каждая строка является вектором, задающим круг как . координаты представляют центр круга.
|
|
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Аргументы в виде пар имя-значение
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
'Color', 'yellow' задает желтый для цвета формы.
