plot

Постройте области MSER

свернуть все на странице

Синтаксис

plot(points)
plot(points,ax)
plot(points,ax,Name,Value)

Описание

пример

plot(points) графики указывают на текущей оси.

plot(points,ax) графики указывают на заданной оси.

plot(points,ax,Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в кавычки. Например, plot('ShowOrientation',true)

Примеры

свернуть все

Скрипт Open Live Script

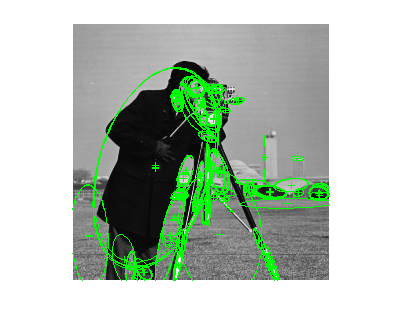

Извлеките функции MSER и постройте области.

Считайте изображение и извлеките функции MSER.

I = imread('cameraman.tif');
regions = detectMSERFeatures(I);
imshow(I); hold on;
plot(regions);

Постройте области MSER.

figure; imshow(I); hold on;
plot(regions,'showPixelList',true,'showEllipses',false);
hold off;

Входные параметры

свернуть все

Точки, заданные как объект точек. Объект содержит информацию о характерных точках, обнаруженных в 2D полутоновом входном изображении.

Обработайте, чтобы использовать в отображении. Можно установить указатель с помощью gca.

Аргументы в виде пар имя-значение

Пример: 'ShowOrientation'TRUE

Отобразите замещающий знак вокруг функции, заданной как true или false. Когда вы устанавливаете это значение к true, объект чертит эллипс с теми же 2-ми моментами порядка как область. Когда вы устанавливаете это значение к false, только центры замещающих знаков построены.

Отобразите ориентацию характерной точки, заданную как true или false. Когда вы устанавливаете это значение к true, объект чертит линию, соответствуя ориентации точки. Объект разграничивает от местоположения характерной точки до ребра круга, указывая на шкалу.

Отобразите области с помощью СТРУЙНОЙ палитры, заданной как true или false.

Смотрите также

Представленный в R2012a
