Введение

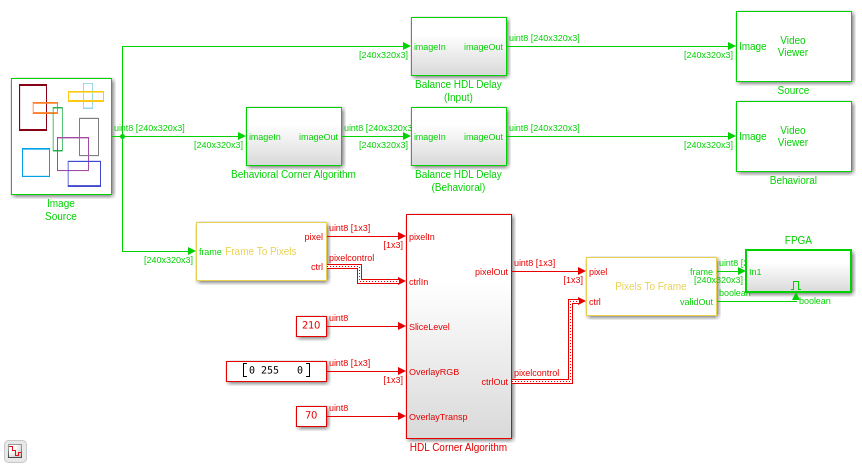

Систему CornerDetectionHDL.slx показывают ниже.

Первый шаг: найдите градиенты

Первый шаг должен найти ребра в изображении. Используйте два фильтра градиента изображений с коэффициентами и произвести градиенты и. Квадрат и перекрестный умножается, чтобы сформироваться, и.

Второй шаг: круговая фильтрация

Второй шаг алгоритма должен выполнить Гауссову фильтрацию к среднему значению, и по круговому окну. Размер кругового окна определяет шкалу обнаруженного угла. Здесь 5x5 Гауссов выбран. Поскольку у нас есть три компонента, используйте три фильтра, каждого с теми же коэффициентами фильтра.

Последний шаг: сформируйте матрицу Харриса

Последний шаг алгоритма должен оценить собственное значение матрицы Харриса. Матрица Харриса является симметрической матрицей, похожей на ковариационную матрицу. Основная диагональ состоит из двух средних значений градиентов, в квадрате и. От диагональных элементов средние значения векторного произведения градиента. Матрица Харриса:

Вычислите ответ из матрицы Харриса

Ключевое упрощение алгоритма Харриса оценивает собственные значения матрицы Харриса, когда определитель минус масштабированная трассировка придал квадратную форму.

где обычно константа 0.04.

Угловой метрический ответ, выраженное использование градиентов:

Когда ответ больше, чем предопределенный порог, угол обнаруживается:

det_trace подсистема вычисляет R:

Настройки фиксированной точки

Полная функция от входного изображения, чтобы вывести угловой метрический ответ является полиномом четвертого порядка. Это приводит к некоторым проблемам, определяющим фиксированную точку, масштабирующуюся для каждого шага расчета. Поскольку мы предназначаемся для FPGAs со встроенными множителями, лучшая стратегия состоит в том, чтобы позволить рост разрядности, пока размер множителя не достигнут, и затем начните квантовать результаты на выборочной основе, чтобы остаться в границах обеспеченных множителей.

Поток входного пикселя является 8-битными полутоновыми пиксельными данными. Вычисление градиентов не добавляет много роста разрядности, поскольку ядро фильтра имеет только +1 и-1 коэффициент. Результатом является полная точность 9-битная фиксированная точка со знаком.

Обработка на квадрат и перекрестное умножение градиентов приводят к подписанным 18-битным результатам, все еще в полной точности. Много общих множителей FPGA имеют 18-битный или 20-битный вход wordlengths, таким образом, необходимо будет квантовать на следующем шаге.

Следующий шаг должен применить круговое окно к этим трем компонентам с помощью трех Фильтров Изображений с Гауссовыми коэффициентами. Коэффициенты квантуются к 18-битным числам без знака, чтобы соответствовать множителям FPGA. Чтобы найти лучшую дробную точность для коэффициентов, создайте номер фиксированной точки с помощью fi () функция, но только задав wordlength. В этом случае дробное масштабирование 21 бита является лучшим, поскольку самое большое значение в матрице коэффициентов между 1/8 и 1/16.

coeffs = fi(fspecial('gaussian',[5,5],1.5),0,18)

coeffs =

    0.0144    0.0281    0.0351    0.0281    0.0144
    0.0281    0.0547    0.0683    0.0547    0.0281
    0.0351    0.0683    0.0853    0.0683    0.0351
    0.0281    0.0547    0.0683    0.0547    0.0281
    0.0144    0.0281    0.0351    0.0281    0.0144

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Unsigned
            WordLength: 18
        FractionLength: 21

Результаты симуляции

Вы видите, что получившиеся изображения от симуляции очень похожи, но не точно то же самое. Небольшие различия в результатах симуляции - то, потому что поведенческая модель использует целочисленные арифметические правила C, и квантование отличается от готового к HDL углового блока обнаружения.

Используя Simulink, можно изучить эти различия и решить, допустимы ли ошибки для приложения. Если они не приемлемы, можно увеличить битные ширины операторов, несмотря на то, что это увеличивает область, используемую в FPGA.

Генерация HDL-кода

Проверять и сгенерировать HDL-код сослались в этом примере, у вас должна быть лицензия HDL Coder™.

Чтобы сгенерировать HDL-код, используйте следующую команду.

makehdl('CornerDetectionHDL/HDL Corner Algorithm')

Чтобы сгенерировать испытательный стенд, используйте следующую команду. Обратите внимание на то, что генерация испытательного стенда занимает много времени из-за большого размера данных. Можно хотеть уменьшать время симуляции прежде, чем сгенерировать испытательный стенд.

makehdltb('CornerDetectionHDL/HDL Corner Algorithm')

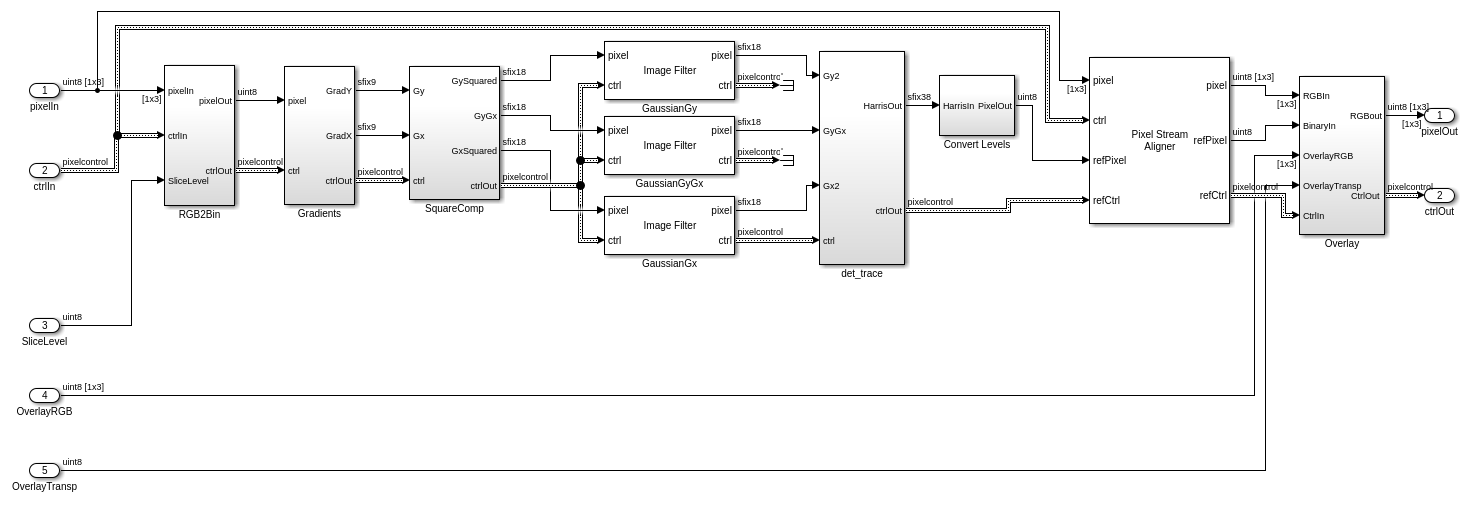

Часть этой модели, которую можно реализовать на FPGA, является частью между Системой координат К Пикселям и Пикселями, Чтобы Структурировать блоки. Это - названный Угловой Алгоритм HDL подсистемы, который включает все элементы углового алгоритма обнаружения, замеченного выше. Остальная часть модели, включая Поведенческий Угловой Алгоритм и источники и приемники, формирует наш испытательный стенд Simulink.

Движение далее

Алгоритм Harris & Stephens основан на аппроксимации собственных значений матрицы Харриса как показано выше. Алгоритм Харриса использует в качестве метрики, избегая любого деления или операций квадратного корня. Другой способ сделать угловое обнаружение состоит в том, чтобы вычислить фактические собственные значения.

Аналитическое решение для собственных значений 2x2 матрица известна и может также использоваться в угловом обнаружении. Когда собственные значения являются и положительными и большими с той же шкалой, угол был найден.

При замене в наших значениях мы добираемся:

Для реализации FPGA важно заметить повторное значение. Мы можем вычислить это значение однажды и затем квадрат, чтобы объединиться с. Это означает, что алгоритм собственного значения требует только двух множителей, но за счет большего количества сумматоров и вычитающих устройств и функции квадратного корня, которая требует нескольких множителей самостоятельно.

Необходимо затем сравнить оба собственных значения с постоянным значением, чтобы убедиться, что они являются большими. Поскольку собственные значения масштабируют с интенсивностью изображений, также необходимо убедиться, что они оба вокруг того же размера. Можно сделать это путем вычитания один от другого и проверки, что результат меньше, чем некоторое предопределенное пороговое значение. Заметьте, что в этом вычитании, первые сроки уравновешиваются, и с вами оставляют:

Можно перестроить это так, чтобы это было очень похоже на метрику Харриса выше:

Расширение матрицы дает:

Подобие между различием собственных значений и метрикой Харриса показывает, как приближение Харриса работает. Если вы перестраиваете условия под квадратным корнем и подкачиваете знаки, таким образом, результат должен быть больше или равен предопределенному порогу, вы прибываете в по существу метрику Харриса с некоторым масштабированием.

Заключение

Вы реализовали алгоритм детектирования углов методом Харриса для FPGA с помощью Vision HDL Toolbox. Вы применили шаги квантования фиксированной точки к алгоритму, чтобы сделать его FPGA способный. Вы также показали, что метрика Харриса может быть выведена из различия собственных значений.

Ссылки

[1] К. Харрис и М. Стивенс (1988). "Объединенный угол и детектор ребра". Продолжения 4-й Конференции по Видению Alvey. стр 147-151.
