detcoef
1D коэффициенты детали
Синтаксис
D = detcoef(C,L,N)
D = detcoef(C,L)
Описание
detcoef одномерная аналитическая функция вейвлета.
D = detcoef(C,L,N) извлекает коэффициенты детали на уровне N от структуры разложения вейвлета [C,L]. Смотрите wavedec для получения дополнительной информации о C и L.
Уровень N должно быть целое число, таким образом что 1 ≤ N ≤ NMAX где NMAX = length(L)-2.
D = detcoef(C,L) извлекает коэффициенты детали наконец уровень NMAX.
Если N вектор целых чисел, таким образом что 1 ≤ N(j) ≤ NMAX:
DCELL = detcoef(C,L,N,'cells')возвращает массив ячеек гдеDCELL{j}содержит коэффициенты деталиN(j).Если
length(N) > 1,DCELL = detcoef(C,L,N)эквивалентноDCELL = detcoef(C,L,N,'cells').DCELL = detcoef(C,L,'cells')эквивалентноDCELL = detcoef(C,L,[1:NMAX]).[D1, ... ,Dp] = detcoef(C,L,[N(1), ... ,N(p)])извлекает коэффициенты деталей на уровнях[N(1), ... ,N(p)].
Примеры
Детализируйте коэффициенты для 1D сигнала
В этом примере показано, как получить и построить коэффициенты детали для сигнала электрического тока. Этот пример использует дополнение нуля (см. dwtmode).
Загрузите сигнал и выберите первые 3 920 выборок.
load leleccum;
s = leleccum(1:3920);Выполните разложение на уровне 3 с помощью db1. Извлеките коэффициенты детали на уровнях 1, 2, и 3 от структуры разложения.
[c,l] = wavedec(s,3,'db1');

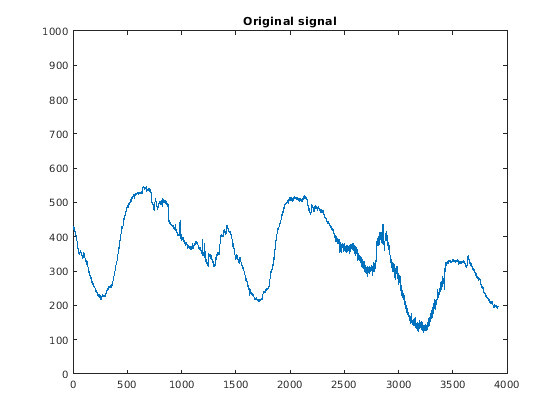

[cd1,cd2,cd3] = detcoef(c,l,[1 2 3]);Постройте исходный сигнал.
plot(s)
title('Original signal')
ylim([0 1000])

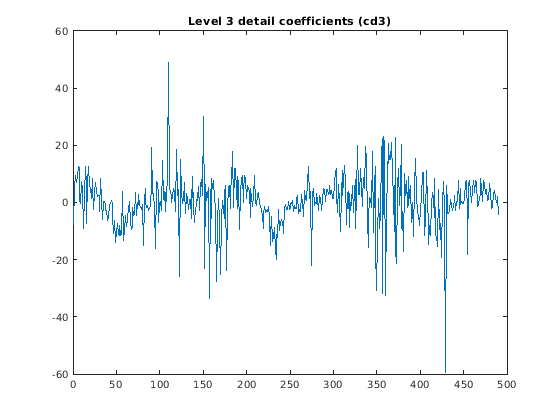

Постройте коэффициенты детали уровня 3.
plot(cd3)
title('Level 3 detail coefficients (cd3)')
ylim([-60 60])

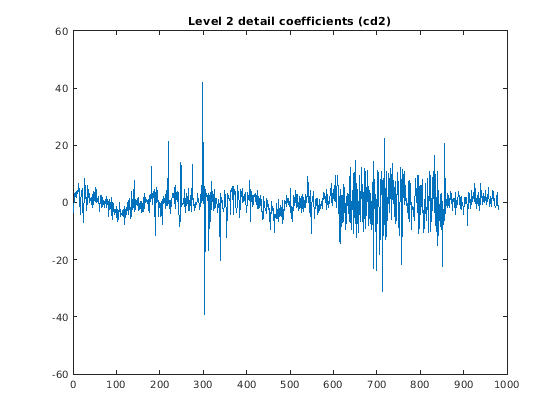

Постройте коэффициенты детали уровня 2.
plot (cd2)
title('Level 2 detail coefficients (cd2)')
ylim([-60 60])

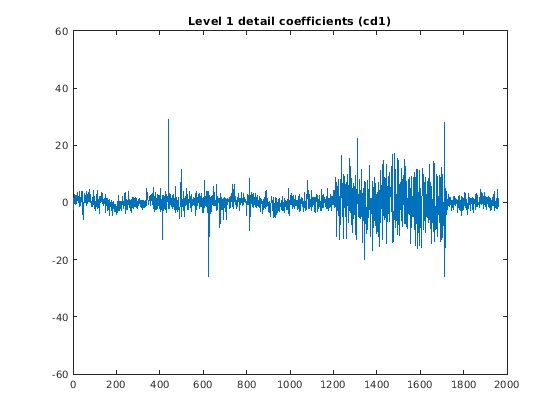

Постройте коэффициенты детали уровня 1.
plot (cd1)
title('Level 1 detail coefficients (cd1)')
ylim([-60 60])
