wavedec

1D разложение вейвлета

свернуть все на странице

Синтаксис

[c,l] = wavedec(x,n,wname)
[c,l] = wavedec(x,n,LoD,HiD)

Описание

пример

[c,l] = wavedec(x,n,wname) возвращает разложение вейвлета 1D x сигнала на уровне n использование вейвлета wname. Выходная структура разложения состоит из вектора разложения вейвлета c и бухгалтерский векторный l, который содержит количество коэффициентов уровнем. Структура организована как в этой схеме разложения уровня 3.

[c,l] = wavedec(x,n,LoD,HiD) возвращает разложение вейвлета с помощью заданного lowpass, и highpass разложение вейвлета фильтрует LoD и HiD, соответственно.

Примеры

свернуть все

Скрипт Open Live Script

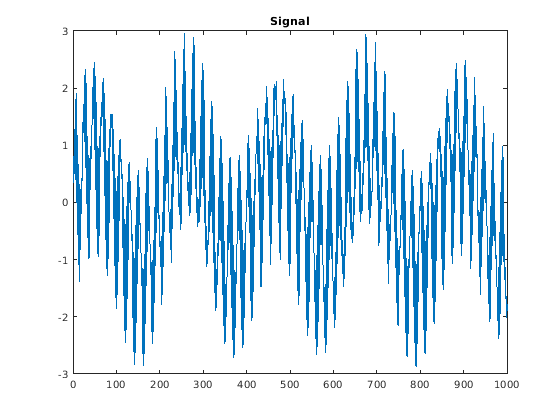

Загрузите и постройте одномерный сигнал.

load sumsin
plot(sumsin)
title('Signal')

Выполните 3-уровневое разложение вейвлета сигнала с помощью порядка 2 вейвлет Daubechies. Извлеките крупные коэффициенты приближения шкалы и коэффициенты детали от разложения.

[c,l] = wavedec(sumsin,3,'db2');
approx = appcoef(c,l,'db2');
[cd1,cd2,cd3] = detcoef(c,l,[1 2 3]);

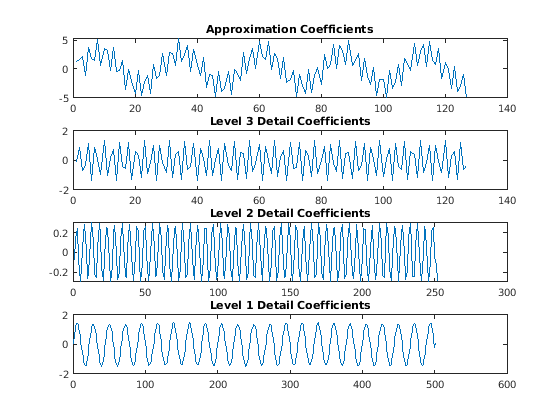

Постройте коэффициенты.

subplot(4,1,1)
plot(approx)
title('Approximation Coefficients')
subplot(4,1,2)
plot(cd3)
title('Level 3 Detail Coefficients')
subplot(4,1,3)
plot(cd2)
title('Level 2 Detail Coefficients')
subplot(4,1,4)
plot(cd1)
title('Level 1 Detail Coefficients')

Входные параметры

свернуть все

Входной сигнал, заданный как вектор с действительным знаком.

Типы данных: double

Уровень разложения, заданного как положительное целое число. wavedec не осуществляет ограничение максимального уровня. Используйте wmaxlev гарантировать, что коэффициенты вейвлета свободны от граничных эффектов. Если граничные эффекты не являются беспокойством в вашем приложении, хорошее правило состоит в том, чтобы установить n меньше чем или равный fix(log2(length(x))).

Типы данных: double

Анализ вейвлета, заданного как вектор символов или скаляр строки.

Примечание

wavedec поддержки только (ортогональный) Тип 1 или Тип 2 (биоортогональные) вейвлеты. Смотрите wfilters для списка ортогональных и биоортогональных вейвлетов.

Фильтры разложения вейвлета, заданные как пара ровной длины векторы с действительным знаком. LoD фильтр разложения lowpass и HiD highpass фильтр разложения. Длины LoD и HiD должно быть равным. Смотрите wfilters для получения дополнительной информации.

Выходные аргументы

свернуть все

Вектор разложения вейвлета, возвращенный как вектор с действительным знаком. Бухгалтерский векторный l содержит количество коэффициентов уровнем.

Бухгалтерский вектор, возвращенный как вектор положительных целых чисел. Бухгалтерский вектор используется, чтобы проанализировать коэффициенты в векторе разложения вейвлета c уровнем.

Алгоритмы

Учитывая s сигнала длины N, DWT состоит из на большинстве шагов log2 N. Начиная с s, первый шаг производит два набора коэффициентов: коэффициенты приближения cA1 и коэффициенты детали cD1. Свертка к s с lowpass фильтрует LoD и highpass фильтруют HiD, сопровождаемый двухместной децимацией (субдискретизация), результаты в приближении и коэффициентах детали соответственно.

где

  • — Примените операцию свертки с фильтром X

  • ↓2 — Downsample (сохраняют даже индексированные элементы),

Длина каждого фильтра равна 2n. Если N = длина (s), сигналы, F и G имеют длину N + 2n −1 и коэффициенты cA1 и cD1, имеет длину

пол(N−12)+n.

Следующий шаг разделяет коэффициенты приближения cA1 в двух частях с помощью той же схемы, заменяя s cA1, и производя cA2 и cD2, и так далее.

Разложение вейвлета s сигнала, анализируемого на уровне j, имеет следующую структуру: [cAj, cDj..., cD1].

Эта структура содержит, для j = 3, терминальные узлы следующего дерева:

Ссылки

[1] Daubechies, я. Десять лекций по вейвлетам, CBMS-NSF региональный ряд конференции в прикладной математике. Филадельфия, PA: SIAM Эд, 1992.

[2] Mallat, S. G. “Теория для Разложения Сигнала Мультиразрешения: Представление Вейвлета”, Транзакции IEEE согласно Анализу Шаблона и Искусственному интеллекту. Издание 11, Выпуск 7, июль 1989, стр 674–693.

[3] Мейер, Y. Вейвлеты и операторы. Переведенный Д. Х. Сэлинджером. Кембридж, Великобритания: Издательство Кембриджского университета, 1995.

Расширенные возможности

Смотрите также

| | | | | | |

Представлено до R2006a

Документация Wavelet Toolbox
