Используйте wcoherence по умолчанию настройки, чтобы получать когерентность вейвлета между синусоидой со случайным шумом и модулируемым частотой сигналом с уменьшающейся частотой в зависимости от времени.

t  = linspace(0,1,1024);
x = -sin(8*pi*t) + 0.4*randn(1,1024);
x = x/max(abs(x));
y = wnoise('doppler',10);
wcoh = wcoherence(x,y);

Расчет когерентности по умолчанию использует аналитический вейвлет Morlet, 12 речи на октаву и сглаживает 12 шкал. Количество по умолчанию октав равно floor(log2(numel(x)))-1, который в этом случае равняется 9.

Получите данные о когерентности вейвлета для двух сигналов, задав интервал выборки 0,001 секунд. Оба сигнала состоят из двух синусоид (10 Гц и 50 Гц) в белом шуме. Синусоиды имеют различные поддержки времени.

Установите генератор случайных чисел на его настройки по умолчанию для воспроизводимости. Затем создайте два сигнала и получите когерентность.

rng default;
t = 0:0.001:2;
x = cos(2*pi*10*t).*(t>=0.5 & t<1.1)+ ...
cos(2*pi*50*t).*(t>= 0.2 & t< 1.4)+0.25*randn(size(t));
y = sin(2*pi*10*t).*(t>=0.6 & t<1.2)+...
sin(2*pi*50*t).*(t>= 0.4 & t<1.6)+ 0.35*randn(size(t));
[wcoh,~,period,coi] = wcoherence(x,y,seconds(0.001));

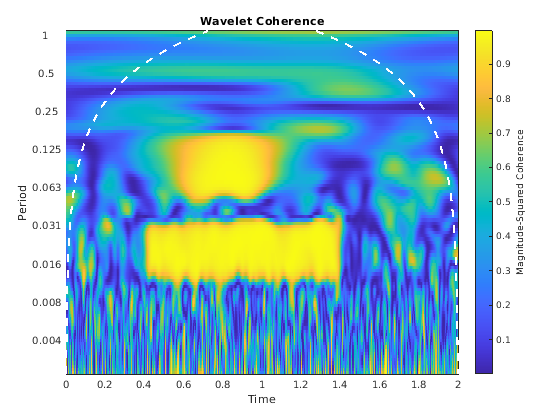

Используйте pcolor команда, чтобы построить когерентность и конус влияния.

period = seconds(period);
coi = seconds(coi);
h = pcolor(t,log2(period),wcoh);
h.EdgeColor = 'none';
ax = gca;
ytick=round(pow2(ax.YTick),3);
ax.YTickLabel=ytick;
ax.XLabel.String='Time';
ax.YLabel.String='Period';
ax.Title.String = 'Wavelet Coherence';
hcol = colorbar;
hcol.Label.String = 'Magnitude-Squared Coherence';
hold on;
plot(ax,t,log2(coi),'w--','linewidth',2);

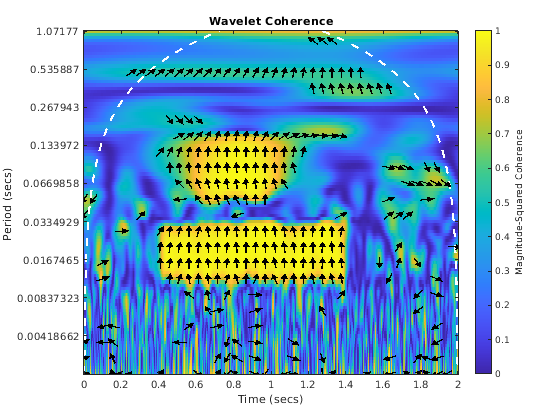

Используйте wcoherence(x,y,seconds(0.001)) без любых выходных аргументов. Этот график включает стрелы фазы и конус влияния.

wcoherence(x,y,seconds(0.001));

Получите когерентность вейвлета для двух сигналов, задав частоту дискретизации 1 000 Гц. Оба сигнала состоят из двух синусоид (10 Гц и 50 Гц) в белом шуме. Синусоиды имеют различные поддержки времени.

Установите генератор случайных чисел на его настройки по умолчанию для воспроизводимости. Затем создайте два сигнала и получите когерентность.

rng default
t = 0:0.001:2;
x = cos(2*pi*10*t).*(t>=0.5 & t<1.1)+...
    cos(2*pi*50*t).*(t>= 0.2 & t< 1.4)+0.25*randn(size(t));
y = sin(2*pi*10*t).*(t>=0.6 & t<1.2)+...
    sin(2*pi*50*t).*(t>= 0.4 & t<1.6)+ 0.35*randn(size(t));

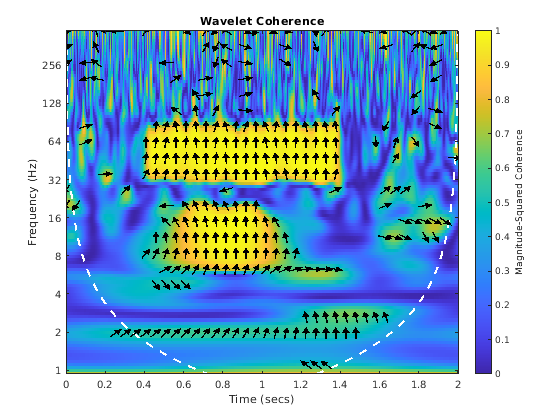

wcoherence(x,y,1000)

Этот график когерентности инвертируется относительно графика когерентности в предыдущем примере, который задает интервал выборки вместо частоты дискретизации.

Получите преобразование шкалы к частоте выход в f.

[wcoh,wcs,f] = wcoherence(x,y,1000);

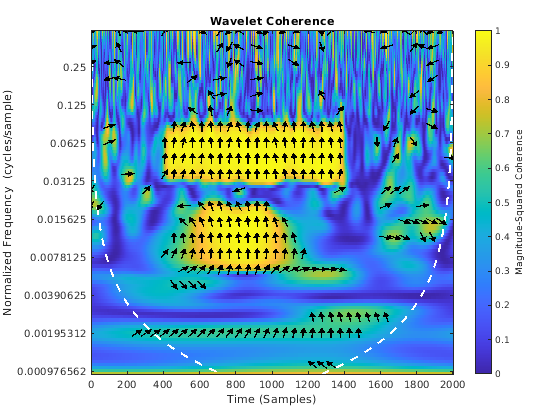

Получите когерентность вейвлета для двух сигналов. Оба сигнала состоят из двух синусоид (10 Гц и 50 Гц) в белом шуме. Используйте количество по умолчанию шкал, чтобы сглаживать. Это значение эквивалентно количеству речи на октаву. Оба значения по умолчанию значений к 12.

Установите генератор случайных чисел на его настройки по умолчанию для воспроизводимости. Затем создайте два сигнала и получите когерентность.

rng default;
t = 0:0.001:2;
x = cos(2*pi*10*t).*(t>=0.5 & t<1.1)+ ...
cos(2*pi*50*t).*(t>= 0.2 & t< 1.4)+0.25*randn(size(t));
y = sin(2*pi*10*t).*(t>=0.6 & t<1.2)+...
sin(2*pi*50*t).*(t>= 0.4 & t<1.6)+ 0.35*randn(size(t));
wcoherence(x,y);

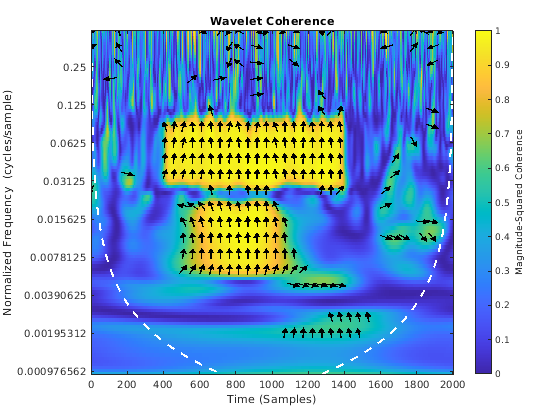

Определите номер шкал, чтобы сглаживать к 16. Увеличенное сглаживание вызывает уменьшаемое низкочастотное разрешение.

wcoherence(x,y,'NumScalesToSmooth',16);

Сравните эффекты использования различных порогов отображения фазы на когерентности вейвлета.

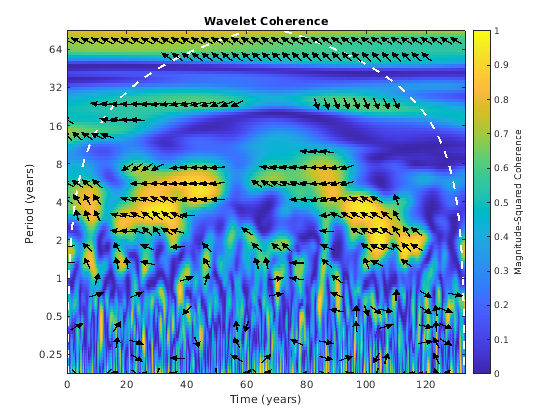

Постройте когерентность вейвлета между временными рядами Эль-Ниньо и Всем Средним индексом Ливня Индии. Данные производятся ежемесячно. Задайте интервал выборки как 1/12 года, чтобы отобразить периоды в годах. Используйте порог отображения фазы по умолчанию 0,5, который показывает стрелы фазы только там, где когерентность больше или равна 0,5.

load ninoairdata;
wcoherence(nino,air,years(1/12));

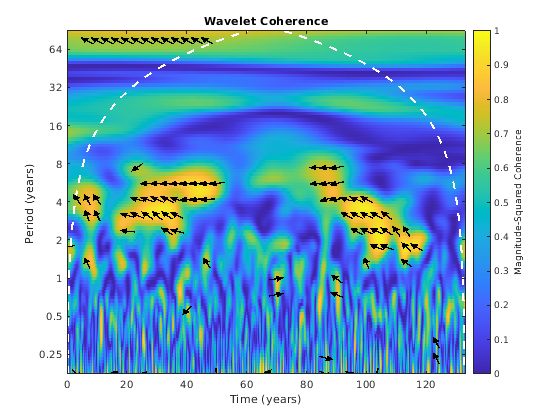

Установите порог отображения фазы к 0,7. Количество уменьшений стрел фазы.

wcoherence(nino,air,years(1/12),'PhaseDisplayThreshold',0.7);
