Создайте объект настройки HE-MU-format
wlanHEMUConfig
объект является высокоэффективным форматом (формат HE) объект настройки для многопользовательского HE WLAN (HE МУ) формат пакета.
создает cfgHEMU
= wlanHEMUConfig(AllocationIndex
)cfgHEMU
, объект настройки, который инициализирует параметры передачи для многопользовательского IEEE® 802.11™ HE-format PPDU для AllocationIndex
, входное модульное выделение ресурса. Для подробного описания HE формат WLAN см. [1].
свойства наборов с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в кавычки. Например, cfgHEMU
= wlanHEMUConfig(AllocationIndex
,Name,Value)wlanHEMUConfig([200 114 114 200],'LowerCenter26ToneRU',true)
задает выделение пропускной способности на 80 МГц для трех пользователей на трех РУССКИХ с более низкой центральной сигнализацией выделения RU с 26 тонами.
Во времени выполнения функция вызова подтверждает параметры объекта для свойств, относящихся к операции функции.
AllocationIndex
— Модульный индекс выделения ресурсаИндекс выделения модуля ресурса (RU), заданный как один, два, четыре, или восемь целочисленных значений в интервале [0,223]. Можно задать это значение как целое число, вектор целых чисел, массива строк, вектора символов или массива ячеек из символьных векторов. Формат, в котором вы задаете эти индексы, зависит от того, сколько вы задаете.
Задайте один индекс выделения с помощью одного целого числа в любой из этих форм:
Скалярное целое число
8-битная двоичная последовательность, заданная как строка или вектор символов
Задайте несколько индексов выделения с помощью два, четыре, или восемь целочисленных значений в любой из этих форм:
Вектор целых чисел
8-битная двоичная последовательность, заданная как массив строк
8-битная двоичная последовательность, заданная как массив ячеек из символьных векторов
Выделение задает количество РУССКИХ, размер каждого RU и количество пользователей, присвоенных каждому RU. Для получения дополнительной информации смотрите индекс Выделения.
Это свойство только для чтения после того, как объект будет создан.
Типы данных: double |
char
| string
| cell
ChannelBandwidth
— Пропускная способность канала передачи PPDU'CBW20'
(значение по умолчанию) | 'CBW40'
| 'CBW80'
| 'CBW160'
Пропускная способность канала передачи PPDU, заданной как одно из этих значений:
'CBW20'
– Пропускная способность канала 20 МГц
'CBW40'
– Пропускная способность канала 40 МГц
'CBW80'
– Пропускная способность канала 80 МГц
'CBW160'
– Пропускная способность канала 160 МГц
Когда вы создаете wlanHEMUConfig
объект, это свойство сконфигурировано на основе значения, на которое вы устанавливаете AllocationIndex
свойство.
Это свойство только для чтения после того, как объект будет создан.
Типы данных: char |
string
LowerCenter26ToneRU
— Включите более низкую центральную сигнализацию выделения RU с 26 тонамиfalse
или 0
(значение по умолчанию) | true
или 1
Включите более низкую центральную сигнализацию выделения RU с 26 тонами, заданную как логическое значение 1
TRUE
) или 0
ложь
). Чтобы включить более низкую частоту сосредотачивают RU с 26 тонами, устанавливают это свойство на 1
TRUE
). Это свойство может быть установлено во время создания объекта только.
Это свойство применяется только когда AllocationIndex
свойство задает пропускную способность канала 80 МГц или 160 МГц и не задает полное выделение пропускной способности.
Типы данных: логический
UpperCenter26ToneRU
— Включите верхнюю центральную сигнализацию выделения RU с 26 тонамиfalse
или 0
(значение по умолчанию) | true
или 1
Включите верхнюю центральную сигнализацию выделения RU с 26 тонами, заданную как логическое значение 1
TRUE
) или 0
ложь
). Чтобы включить верхнюю частоту сосредотачивают RU с 26 тонами, устанавливают это свойство на 1
TRUE
). Это свойство может быть установлено во время создания объекта только.
Это свойство применяется только когда AllocationIndex
свойство задает пропускную способность канала 80 МГц или 160 МГц и не задает полное выделение пропускной способности.
Типы данных: логический
RU
— Свойства передачи каждого RU в передачеwlanHEMURU
объектыСвойства передачи каждого RU в передаче, заданной как массив ячеек wlanHEMURU
объекты. Когда вы создаете wlanHEMUConfig
объект, это свойство сконфигурировано на основе значения, на которое вы устанавливаете AllocationIndex
свойство.
Каждый элемент RU
массив ячеек содержит эти подсвойства:
PowerBoostFactor
— Фактор повышения степени
(значение по умолчанию) | скаляр в интервале [0.5, 2]Фактор повышения степени, заданный как скаляр в интервале [0.5, 2].
Типы данных: double
SpatialMapping
— Пространственная схема отображения'Direct'
(значение по умолчанию) | 'Hadamard'
| 'Fourier'
| 'Custom'
Пространственная схема отображения, заданная как 'Direct'
Адамар
, 'Fourier'
, или 'Custom'
.
Значение по умолчанию, 'Direct'
, применяется только, когда вы устанавливаете NumTransmitAntennas
свойство, равное сумме потоков пространства-времени номера для всех пользователей, присвоило RU.
Типы данных: char |
string
SpatialMappingMatrix
— Пространственная матрица отображения
(значение по умолчанию) | скаляр с комплексным знаком | матрица с комплексным знаком | трехмерный массив с комплексным знакомПространственная матрица отображения, заданная как одно из этих значений:
Скаляр с комплексным знаком. Это значение применяется ко всем поднесущим.
Матрица с комплексным знаком размера N STSTotal -by-NT, где:
N STSTotal является суммой количества пространственно-временных потоков для всех пользователей, присвоенных RU;
N T является количеством антенн передачи.
В этом случае пространственная матрица отображения применяется ко всем поднесущим.
Трехмерный массив с комплексным знаком размера Size
- NSTSTOTAL NT. ChannelBandwidth
свойство определяет значение Size
свойство. В этом случае каждая занятая поднесущая имеет свою собственную пространственную матрицу отображения.
Используйте это свойство вращать и масштабировать выходной вектор картопостроителя созвездия. Пространственная матрица отображения используется в beamforming и смешивании пространственно-временных потоков по антеннам передачи. Функция вызова нормирует пространственную матрицу отображения для каждой поднесущей.
Пример: [0.5 0.3; 0.4 0.4; 0.5 0.8]
представляет пространственную матрицу отображения с тремя пространственно-временными потоками и двумя антеннами передачи.
Это свойство применяется только, когда вы устанавливаете SpatialMapping
свойство к 'Custom'
.
Типы данных: double
Поддержка комплексного числа: Да
Beamforming
— Включите beamformingtrue
или 1
(значение по умолчанию) | false
или 0
Включите beamforming, заданный как логическое значение 1
TRUE
) или 0
ложь
). Чтобы применить beamforming держащаяся матрица, установите это свойство на 1
TRUE
). SpatialMappingMatrix
свойство задает beamforming держащаяся матрица.
Это свойство применяется только, когда вы устанавливаете SpatialMapping
свойство к 'Custom'
.
Типы данных: логический
Size
— Модульный размер ресурса
(значение по умолчанию) | положительное целое числоМодульный размер ресурса, заданный как 26
, 52, 106
, 242
, 484
, 996
, или
1992
.
Это свойство только для чтения после того, как объект будет создан.
Типы данных: double
Index
— Модульный индекс ресурса
(значение по умолчанию) | целое число в интервале [1, 74]Модульный индекс ресурса, заданный как целое число в интервале [1, 74]. Используйте это свойство указать на местоположение RU в канале.
Это свойство только для чтения после того, как объект будет создан.
Пример: В передаче на 80 МГц существует четыре возможных РУССКИХ с 242 тонами, один в каждом подканале на 20 МГц. RU 242-1 (Size
= 242, Index
= 1) RU, занимающий самую низкую абсолютную частоту в 80 МГц и RU 242-4 (Size
= 242, Index
= 4) RU, занимающий самую высокую абсолютную частоту.
Типы данных: double
UserNumbers
— Пользовательский индекс
| целое число | вектор целых чиселИндексы пользователей передаются на RU, в формате на основе одном, заданном как целое число или вектор целых чисел. Это свойство индексирует соответствующий элемент массива ячеек User
свойство.
Типы данных: double
Типы данных: cell
User
— Свойства передачи каждого пользователяwlanHEMUUser
объектыСвойства передачи каждого пользователя, заданного как массив ячеек wlanHEMUUser
объекты. Когда вы создаете wlanHEMUConfig
объект, это свойство сконфигурировано на основе значения, на которое вы устанавливаете AllocationIndex
свойство.
Каждый элемент User
массив ячеек содержит эти подсвойства:
APEPLength
— Длина APEP
(значение по умолчанию) | целое число в интервале [0, 6500531]Агрегированный MPDU (A-MPDU) пред конец системы координат (pre-EOF) дополняющий (APEP) длина, в байтах, заданных как целое число в интервале [0, 6500531].
Это свойство используется внутренне, чтобы определить количество символов OFDM в поле данных. Для получения дополнительной информации см. [1].
Типы данных: double
MCS
— MCS используется в передаче
(значение по умолчанию) | целое число в интервале [0, 11]Модуляция и схема кодирования (MCS), используемый в передаче, заданной как неотрицательное целое число в интервале [0, 11]. Каждое значение этого свойства соответствует MCS согласно Таблицам 28-51-28-107 [1]. Эта таблица показывает тип модуляции и уровень кодирования для каждого допустимого значения MCS
:
MCS | Модуляция | Двойная модуляция поставщика услуг | Кодирование уровня |
---|---|---|---|
0 | Бинарное манипулирование сдвига фазы (BPSK) | 0 | 1/2 |
1 | Квадратурное манипулирование сдвига фазы (QPSK) | 0 | 1/2 |
2 | Не применяется | 3/4 | |
3 | Квадратурная амплитудная (16-QAM) модуляция с 16 точками | 0 | 1/2 |
4 | 3/4 | ||
5 | 64-QAM | Не применяется | 2/3 |
6 | 3/4 | ||
7 | 5/6 | ||
8 | 256-QAM | 3/4 | |
9 | 5/6 | ||
10 | 1024-QAM | 3/4 | |
11 | 5/6 |
Типы данных: double
NumSpaceTimeStreams
— Количество пространственно-временных потоков
(значение по умолчанию) | целое числоКоличество пространственно-временных потоков в передаче, заданной как целое число в интервале [1, 8]. Максимальное количество пространственно-временных потоков для любого пользователя в RU MU-MIMO равняется четырем. Максимальное значение суммы количества пространственно-временных потоков по всем пользователям в RU равняется восьми. Для получения информации об этих и других ограничениях на количество пространственно-временных потоков см. Таблицы 28-1 и 28-27 [1].
Типы данных: double
DCM
— Индикатор DCMfalse
или 0
(значение по умолчанию) | true
или 1
Индикатор Dual carrier modulation (DCM), заданный как логическое значение 1
TRUE
) или 1
ложь
). Чтобы указать, что DCM используется в Поле данных HE, устанавливает это свойство на 1
TRUE
).
Можно только установить это свойство на 1
TRUE
) когда всем этим условиям удовлетворяют:
MCS
свойством является 0
, 1, 3
, или
4
.
STBC
свойством является 0
ложь
).
NumSpaceTimeStreams
свойство меньше чем или равно 2.
RU
свойство задает однопользовательский RU.
Типы данных: логический
ChannelCoding
— Тип кодирования FEC'LDPC'
(значение по умолчанию) | 'BCC'
Кодирование прямого исправления ошибок (FEC) вводит для Поля данных HE, заданного как 'LDPC'
для кодирования имеющей малую плотность проверки четности (LDPC) или 'BCC'
для бинарного сверточного кодирования (BCC).
Можно только установить это свойство на 'BCC'
когда всем этим условиям удовлетворяют:
MCS
свойством не является 10
или 11
.
Размер любого RU меньше чем или равен 242. Получите размеры RU при помощи ruInfo
объектная функция.
NumSpaceTimeStreams
свойство меньше чем или равно 4.
Типы данных: char |
string
STAID
— Идентификатор STA
(значение по умолчанию) | целое число в интервале [0, 2047]Станция (STA) идентификатор, заданный как целое число в интервале [0, 2047]. Значение этого свойства задает поле (AID) идентификатора ассоциации станции, как задано в Разделе 27.11.1 из [1]. 11 младших значащих битов (LSBs) поля AID используются, чтобы обратиться к STA. Когда вы устанавливаете это свойство на 2046
, связанный RU не несет данных.
Типы данных: double
RUNumber
— Номер RU
(значение по умолчанию) | целое число | вектор целых чиселНомер RU, заданный как целое число или вектор целых чисел. Это свойство индексирует соответствующие элементы массива ячеек RU
свойство.
Это свойство только для чтения после того, как объект будет создан.
Типы данных: double
NominalPacketPadding
— Номинальное пакетное дополнение
(значение по умолчанию) | 8
| 16
Номинальное пакетное дополнение, в микросекундах, заданных как 0
, 8, или
16
. wlanHEMUConfig
возразите использует это свойство и пред прямое исправление ошибок (предварительный FEC) дополнительный фактор, чтобы вычислить длительность, PE T, пакетного поля расширения. Для получения дополнительной информации о пакетном поле расширения, смотрите Раздел 28.3.12 из [1].
Эта таблица показывает возможные значения PE T для различных значений этого свойства и a, параметра, заданного уравнением (28-72) или (28-73) из [1].
Значение a | Значение PE T в микросекундах | ||
---|---|---|---|
NominalPacketPadding Установите на 0 | NominalPacketPadding Установите на 8 | NominalPacketPadding Установите на 16 | |
1
| 0
| 0
| 4
|
2
| 0
| 0
| 8
|
3
| 0
| 4
| 12
|
4
| 0
| 8
| 16
|
Для HE МУ ППДУ уравнение (28-114) из [1] задает значение PE T как максимум значений PE T, заданных для каждого пользователя.
Типы данных: double
Типы данных: cell
NumTransmitAntennas
— Количество антенн передачи
(значение по умолчанию) | целое число в интервале [1, 8]Количество антенн передачи, заданных как целое число в интервале [1, 8].
Типы данных: double
STBC
— Включите пространственно-временное блочное кодированиеfalse
или 0
(значение по умолчанию) | true
или 1
Включите пространственно-временное блочное кодирование (STBC) поля данных PPDU для всех пользователей, заданных как логическое значение 1
TRUE
) или 0
ложь
). STBC передает несколько копий потока данных через присвоенные антенны.
Когда вы устанавливаете это свойство на 0
ложь
), STBC не применяется к полю данных. Количество пространственно-временных потоков равно количеству пространственных потоков.
Когда вы устанавливаете это свойство на 1
TRUE
), STBC применяется к полю данных. Количество пространственно-временных потоков является дважды количеством пространственных потоков.
Это свойство применяется только, когда всем этим условиям удовлетворяют:
NumSpaceTimeStreams
подсвойство каждого элемента User
свойством является 2
.
DCM
подсвойство каждого элемента User
свойством является 0
ложь
).
Никакой RU не задает многопользовательский, несколько входов/несколько вывели (MU-MIMO).
Типы данных: логический
GuardInterval
— Интервал охраны (циклический префикс) длительность
(значение по умолчанию) | 1.6
| 0.8
Интервал охраны (циклический префикс) длительность для поля данных в пакете, в микросекундах, заданных как 3.2
, 1.6, или
0.8
.
Типы данных: double
HELTFType
— Режим сжатия HE-LTF
(значение по умолчанию) | 2
Режим сжатия HE-LTF, заданный как 4
или 2
. Это свойство указывает на тип HE-LTF, где значение 4
или 2
соответствует четыре раза или два раза режим сжатия длительности HE-LTF, соответственно. Тип HE-LTF перечисляется в Таблице 28-1 [1] как:
2xHE-LTF – Длительность 6,4 μs с защитной длительностью интервала 0,8 μs или 1,6 μs
4xHE-LTF – Длительность 12,8 μs с защитной длительностью интервала 0,8 μs или 3,2 μs
Для получения дополнительной информации о HE-LTF смотрите Раздел 28.3.10.10 из [1].
Типы данных: double
SIGBCompression
— Индикатор сжатия HE-SIG-Btrue
или 1
(значение по умолчанию) | false
или 0
Индикатор сжатия HE-SIG-B, заданный как логическое значение 1
TRUE
) или 0
ложь
). Чтобы включить сжатие HE-SIG-B для полной пропускной способности 20 МГц передача MU-MIMO, установите это свойство на 1
TRUE
).
Это свойство применяется только, когда вы указываете на пропускную способность канала на 20 МГц путем установки AllocationIndex
к значению в интервале [192,199].
Типы данных: логический
SIGBMCS
— MCS для поля HE-SIG-B
(значение по умолчанию) | целое число в интервале [0, 5]Модуляция и схема кодирования (MCS) для поля HE-SIG-B, заданного как целое число в интервале [0, 5].
Типы данных: double
SIGBDCM
— Включите DCM для поля HE-SIG-Bfalse
или 0
(значение по умолчанию) | true
или 1
Индикатор модуляции двойного поставщика услуг (DCM) HE-SIG-B, заданный как логическое значение 1
TRUE
) или 0
ложь
). Значение 1
TRUE
) указывает, что поле HE-SIG-B модулируется с DCM. Значение 0
ложь
) указывает, что поле HE-SIG-B не модулируется с DCM.
Это свойство применяется только когда MCS
подсвойство каждого элемента User
свойством является 0
, 1, 3
, или
4
.
Типы данных: логический
UplinkIndication
— Восходящая индикацияfalse
или 0
(значение по умолчанию) | true
или 1
Восходящая индикация, заданная как логическое значение 1
TRUE
) или 0
ложь
). Чтобы указать, что PPDU отправляется на нисходящей передаче, устанавливает это свойство на 0
ложь
). Чтобы указать, что PPDU отправляется на восходящей передаче, устанавливает это свойство на 1
TRUE
).
Типы данных: логический
BSSColor
— Набор основной услуги окрашивает идентификатор
(значение по умолчанию) | целое число в интервале [0, 63]Идентификатор цвета основной услуги установлена (BSS), заданный как целое число в интервале [0, 63].
Типы данных: double
SpatialReuse
— Пространственная индикация повторного использования
(значение по умолчанию) | целое число в интервале [0, 15]Пространственная индикация повторного использования, заданная как целое число в интервале [0, 15].
Типы данных: double
TXOPDuration
— Информация о длительности для защиты TXOP
(значение по умолчанию) | целое число в интервале [0, 127]Информация о длительности для возможности передачи (TXOP) защита, заданная как целое число в интервале [0, 127]. За исключением первого бита, который задает гранулярность длины TXOP, каждый бит поля TXOP "SIG HE" равен TXOPDuration
. Поэтому длительность в микросекундах должна быть преобразована согласно процедуре, изложенной в Таблице 28-18 [1].
Типы данных: double
HighDoppler
— Индикатор режима Высокого Доплераfalse
или 0
(значение по умолчанию) | true
или 1
Индикатор режима высокого Доплера, заданный как логическое значение 0
ложь
) или 1
TRUE
). Чтобы указать на режим высокого Доплера в поле HE-SIG-A, установите это свойство на 1
TRUE
).
1
TRUE
) значение для этого свойства допустимо только когда NumSpaceTimeStreams
подсвойство каждого элемента RU
свойство меньше чем или равно 4.
Типы данных: логический
MidamblePeriodicity
— Периодичность Midamble поля данных HE
(значение по умолчанию) | 20
Периодичность Midamble поля данных HE, в количестве символов OFDM, заданных как 10
или 20
.
Это свойство применяется только когда HighDoppler
свойством является 1
TRUE
).
Типы данных: double
getPSDULength | Возвратите формат HE длина PSDU |
packetFormat | Возвратите формат пакета WLAN |
ruInfo | Возвратите модульную информацию о выделении ресурса формата HE |
showAllocation | Покажите выделение модуля ресурса (RU) |
Создайте многопользовательский объект настройки HE на 20 МГц с набором индекса выделения к 0. Индекс выделения 0 задает девять РУССКИХ с 26 тонами в канале на 20 МГц.
cfgMU = wlanHEMUConfig(0); for i=1:numel(cfgMU.User) % Set the APEPLength of each user cfgMU.User{i}.APEPLength = 100; end
Отобразите свойства объектов настройки для четвертого пользователя.
cfgMU.User{4}
ans = wlanHEMUUser with properties: APEPLength: 100 MCS: 0 NumSpaceTimeStreams: 1 DCM: 0 ChannelCoding: 'LDPC' STAID: 0 NominalPacketPadding: 0 Read-only properties: RUNumber: 4
Создайте HE на 40 МГц настройка МУ с индексом выделения 11000000
для каждого подканала на 20 МГц. Эта настройка задает два РУССКИХ с 242 тонами, каждого с одним пользователем.
cfgHEMU = wlanHEMUConfig(["11000000" "11000000"],'NumTransmitAntennas',2);
Сконфигурируйте первый RU и первого пользователя.
cfgHEMU.RU{1}.SpatialMapping = 'Direct'; cfgHEMU.User{1}.APEPLength = 1e3; cfgHEMU.User{1}.MCS = 2; cfgHEMU.User{1}.NumSpaceTimeStreams = 2; cfgHEMU.User{1}.ChannelCoding = 'LDPC'; cfgHEMU.User{1}.NominalPacketPadding = 16;
Сконфигурируйте второй RU и второго пользователя.
cfgHEMU.RU{2}.SpatialMapping = 'Fourier'; cfgHEMU.User{2}.APEPLength = 500; cfgHEMU.User{2}.MCS = 3; cfgHEMU.User{2}.NumSpaceTimeStreams = 1; cfgHEMU.User{2}.ChannelCoding = 'LDPC'; cfgHEMU.User{2}.NominalPacketPadding = 8;
Отобразите свойства объектов настройки и для РУССКОГО и для оба пользователя.
disp(cfgHEMU)
wlanHEMUConfig with properties: RU: {[1x1 wlanHEMURU] [1x1 wlanHEMURU]} User: {[1x1 wlanHEMUUser] [1x1 wlanHEMUUser]} NumTransmitAntennas: 2 STBC: 0 GuardInterval: 3.2000 HELTFType: 4 SIGBMCS: 0 SIGBDCM: 0 UplinkIndication: 0 BSSColor: 0 SpatialReuse: 0 TXOPDuration: 127 HighDoppler: 0 Read-only properties: ChannelBandwidth: 'CBW40' AllocationIndex: [192 192]
cfgHEMU.RU{1:2}
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Direct' Read-only properties: Size: 242 Index: 1 UserNumbers: 1
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Fourier' Read-only properties: Size: 242 Index: 2 UserNumbers: 2
cfgHEMU.User{1:2}
ans = wlanHEMUUser with properties: APEPLength: 1000 MCS: 2 NumSpaceTimeStreams: 2 DCM: 0 ChannelCoding: 'LDPC' STAID: 0 NominalPacketPadding: 16 Read-only properties: RUNumber: 1
ans = wlanHEMUUser with properties: APEPLength: 500 MCS: 3 NumSpaceTimeStreams: 1 DCM: 0 ChannelCoding: 'LDPC' STAID: 0 NominalPacketPadding: 8 Read-only properties: RUNumber: 2
HE настройка MU-MIMO со сжатием SIGB
Используйте только пользовательские полевые биты

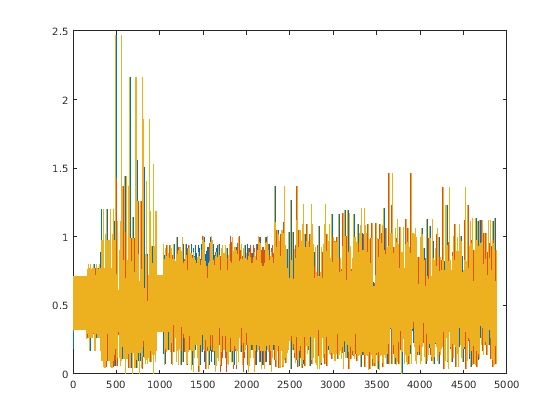

Сгенерируйте полный HE пропускной способности настройка MU-MIMO в пропускной способности на 20 МГц со сжатием SIGB. Все три пользователя находятся на сингле, довольном канал, который включает только пользовательские полевые биты.
cfgHE = wlanHEMUConfig(194); cfgHE.NumTransmitAntennas = 3;
Создайте данные PSDU для всех пользователей.
psdu = cell(1,numel(cfgHE.User)); psduLength = getPSDULength(cfgHE); for j = 1:numel(cfgHE.User) psdu = randi([0 1],psduLength(j)*8,1,'int8'); end
Сгенерируйте и постройте форму волны.
y = wlanWaveformGenerator(psdu,cfgHE); plot(abs(y))
Содержимое HE-SIG-B присваивает 4 пользователей в канале 1 и 3 пользователя в канале 2

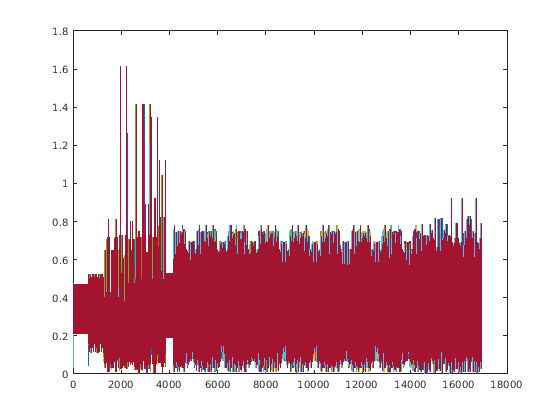

Сгенерируйте полный HE пропускной способности форма волны MU-MIMO в пропускной способности на 80 МГц со сжатием SIGB. Канал содержимого HE-SIG-B 1 имеет четырех пользователей. Канал содержимого HE-SIG-B 2 имеет трех пользователей.
cfgHE = wlanHEMUConfig(214); cfgHE.NumTransmitAntennas = 7;
Создайте данные PSDU для всех пользователей.
psdu = cell(1,numel(cfgHE.User)); psduLength = getPSDULength(cfgHE); for j = 1:numel(cfgHE.User) psdu = randi([0 1],psduLength(j)*8,1,'int8'); end
Сгенерируйте и постройте форму волны.
y = wlanWaveformGenerator(psdu,cfgHE); plot(abs(y));
HE настройка MU-MIMO без сжатия SIGB
Используйте распространенный и пользовательские полевые биты

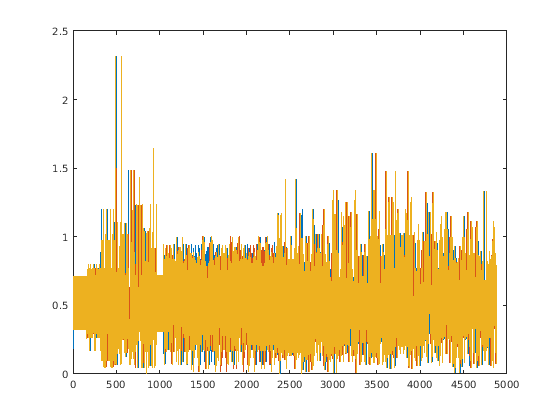

Сгенерируйте полный HE пропускной способности настройка MU-MIMO в пропускной способности на 20 МГц без сжатия SIGB. Все три пользователя находятся на сингле, довольном канал, который включает и распространенный и пользовательские полевые биты.
cfgHE = wlanHEMUConfig(194); cfgHE.SIGBCompression = false; cfgHE.NumTransmitAntennas = 3;
Создайте данные PSDU для всех пользователей.
psdu = cell(1,numel(cfgHE.User)); psduLength = getPSDULength(cfgHE); for j = 1:numel(cfgHE.User) psdu = randi([0 1],psduLength(j)*8,1,'int8'); end
Сгенерируйте и постройте форму волны.
y = wlanWaveformGenerator(psdu,cfgHE); plot(abs(y))
Содержимое HE-SIG-B присваивает 4 пользователей в канале 1 и 2 пользователя в канале 2

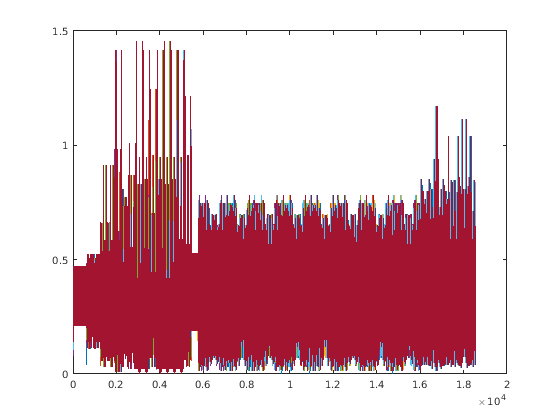

Сгенерируйте HE на 80 МГц форма волны МУ для шести пользователей без сжатия SIGB. Канал содержимого HE-SIG-B 1 имеет четырех пользователей. Канал содержимого HE-SIG-B 2 имеет двух пользователей.
cfgHE = wlanHEMUConfig([202 114 192 193]); cfgHE.NumTransmitAntennas = 6; for i = 1:numel(cfgHE.RU) cfgHE.RU{i}.SpatialMapping = 'Fourier'; end
Создайте данные PSDU для всех пользователей.
psdu = cell(1,numel(cfgHE.User)); psduLength = getPSDULength(cfgHE); for j = 1:numel(cfgHE.User) psdu = randi([0 1],psduLength(j)*8,1,'int8'); end
Сгенерируйте и постройте форму волны.
y = wlanWaveformGenerator(psdu,cfgHE); plot(abs(y));
Содержимое HE-SIG-B присваивает 7 пользователей в канале 1 и никаких пользователей в канале 2

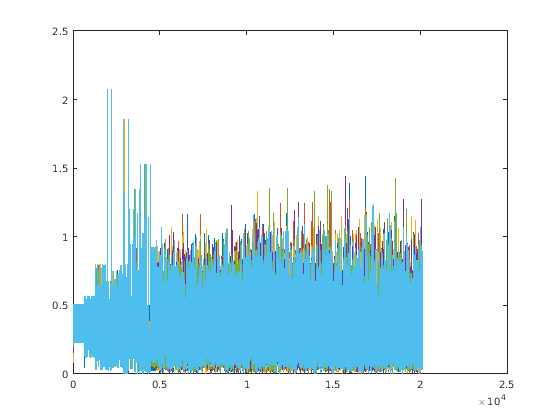

Сгенерируйте полный HE пропускной способности форма волны MU-MIMO в пропускной способности на 80 МГц без сжатия SIGB. Канал содержимого HE-SIG-B 1 имеет семь пользователей. Канал содержимого HE-SIG-B 2 не имеет никаких пользователей.
cfgHE = wlanHEMUConfig([214 115 115 115]); cfgHE.NumTransmitAntennas = 7;
Создайте данные PSDU для всех пользователей.
psdu = cell(1,numel(cfgHE.User)); psduLength = getPSDULength(cfgHE); for j = 1:numel(cfgHE.User) psdu = randi([0 1],psduLength(j)*8,1,'int8'); end
Сгенерируйте и постройте форму волны.
y = wlanWaveformGenerator(psdu,cfgHE); plot(abs(y))
Создайте настройку MU-MIMO на 80 МГц с тремя пользователями в одном RU со сжатием SIG-B. Отобразите свойства объектов настройки.
cfgMU = wlanHEMUConfig(210); cfgMU.NumTransmitAntennas = 3; cfgMU.User{1}.NumSpaceTimeStreams = 1; cfgMU.User{2}.NumSpaceTimeStreams = 1; cfgMU.User{3}.NumSpaceTimeStreams = 1; disp(cfgMU)
wlanHEMUConfig with properties: RU: {[1x1 wlanHEMURU]} User: {1x3 cell} NumTransmitAntennas: 3 STBC: 0 GuardInterval: 3.2000 HELTFType: 4 SIGBMCS: 0 SIGBDCM: 0 UplinkIndication: 0 BSSColor: 0 SpatialReuse: 0 TXOPDuration: 127 HighDoppler: 0 Read-only properties: ChannelBandwidth: 'CBW80' AllocationIndex: 210
Создайте настройку на 160 МГц с помощью верхнего центрального RU с 26 тонами. В общей сложности четыре РУССКИЕ создаются. Тональные присвоения RU 996, 484, 484, и 26. Один пользователь выделяется каждому RU. Последний созданный RU является центральным RU с 26 тонами. Отобразите свойства настройки объекта.
cfgMU = wlanHEMUConfig([208 115 115 115 200 114 114 200], ... 'UpperCenter26ToneRU',true); cfgMU.RU{:}
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Direct' Read-only properties: Size: 996 Index: 1 UserNumbers: 1
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Direct' Read-only properties: Size: 484 Index: 3 UserNumbers: 2
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Direct' Read-only properties: Size: 484 Index: 4 UserNumbers: 3
ans = wlanHEMURU with properties: PowerBoostFactor: 1 SpatialMapping: 'Direct' Read-only properties: Size: 26 Index: 56 UserNumbers: 4
Модуль данных о протоколе процедуры сходимости физического уровня (PLCP) (PPDU) является полной системой координат PLCP, включая заголовки PLCP, заголовки MAC, поле данных MAC, и трейлеры PLCP и MAC.
Когда вы создаете wlanHEMUConfig
объект, свойства установлены на основе выбранного AllocationIndex
свойство и любые пары "имя-значение" вы включаете. После создания объекта, RU
и User
массивы ячеек сконфигурированы. RU
элементы массива ячеек содержат свойства настройки для каждого RU. User
элементы массива ячеек содержат свойства настройки для каждого пользователя.
UserNumbers
подсвойство RU
свойство указывает, какие пользователи передаются на каждом RU.
RUNumber
подсвойство User
свойство указывает, который РУССКИЙ используются, чтобы передать данные для каждого пользователя.
Как показано здесь, RU может быть присвоен многому пользователю.
После создания wlanHEMUConfig
объект, можно изменить часть RU
и User
свойства, но другой RU
и User
свойства только для чтения. Смотрите wlanHEMURU
для получения дополнительной информации об элементах RU
cellArray. Смотрите wlanHEMUUser
для получения дополнительной информации об элементах User
cellArray.
[1] IEEE P802.11ax™/D3.1. “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Спецификации. Поправка 6: Улучшения для Высокой эффективности WLAN”. Стандарт IEEE для Информационных технологий – Телекоммуникаций и обмена информацией между системами – Локальными сетями и городскими компьютерными сетями – Конкретные требования.
wlanDMGConfig
| wlanHEMURU
| wlanHEMUUser
| wlanHERecoveryConfig
| wlanHESUConfig
| wlanHTConfig
| wlanNonHTConfig
| wlanS1GConfig
| wlanVHTConfig
У вас есть модифицированная версия этого примера. Вы хотите открыть этот пример со своими редактированиями?
1. Если смысл перевода понятен, то лучше оставьте как есть и не придирайтесь к словам, синонимам и тому подобному. О вкусах не спорим.
2. Не дополняйте перевод комментариями “от себя”. В исправлении не должно появляться дополнительных смыслов и комментариев, отсутствующих в оригинале. Такие правки не получится интегрировать в алгоритме автоматического перевода.
3. Сохраняйте структуру оригинального текста - например, не разбивайте одно предложение на два.
4. Не имеет смысла однотипное исправление перевода какого-то термина во всех предложениях. Исправляйте только в одном месте. Когда Вашу правку одобрят, это исправление будет алгоритмически распространено и на другие части документации.
5. По иным вопросам, например если надо исправить заблокированное для перевода слово, обратитесь к редакторам через форму технической поддержки.
