wlanLSTF

Сгенерируйте форму волны L-STF

свернуть все на странице

Синтаксис

y = wlanLSTF(cfg)

Описание

пример

y = wlanLSTF(cfg) генерирует L-STF [] 1форма волны временного интервала с помощью заданного объекта настройки.

Примеры

свернуть все

Скрипт Open Live Script

Сгенерируйте форму волны L-STF для одной антенны на 40 МГц пакет VHT.

Создайте объект настройки VHT. Используйте этот объект сгенерировать форму волны L-STF.

cfgVHT = wlanVHTConfig('ChannelBandwidth','CBW40');
y = wlanLSTF(cfgVHT);
size(y)
ans = 1×2

   320     1

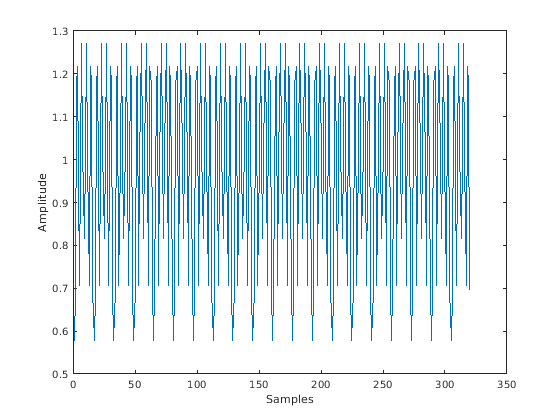

plot(abs(y))
xlabel('Samples')
ylabel('Amplitude')

Форма волны выхода L-STF содержит 320 выборок для пропускной способности канала на 40 МГц.

Входные параметры

свернуть все

Настройка формата, заданная как wlanVHTConfig, wlanHTConfig, или wlanNonHTConfig объект. Для заданного формата, wlanLSTF функционируйте использует только обозначенные свойства объектов.

Формат передачиПрименимые свойства объектов

VHT

ChannelBandwidth, NumTransmitAntennas

HT

ChannelBandwidth, NumTransmitAntennas

non-HT

См. примечание.

ChannelBandwidth, NumTransmitAntennas

Примечание:

  1. Для формата non-HT, когда пропускная способность канала составляет 5 МГц или 10 МГц, NumTransmitAntennas не применимо, потому что только одна антенна передачи разрешена.

Пример: wlanVHTConfig

Выходные аргументы

свернуть все

(L-STF) форма волны временного интервала, возвращенная как матрица S-by-NT N. N S является количеством выборок временного интервала, и N T является количеством антенн передачи.

N S пропорционален пропускной способности канала. Форма волны временного интервала состоит из двух символов.

ChannelBandwidthN S
'CBW5', 'CBW10', 'CBW20'160
'CBW40'320
'CBW80'640
'CBW160'1280

Типы данных: double
Поддержка комплексного числа: Да

Больше о

свернуть все

L-STF

Устаревшее короткое учебное поле (L-STF) является первым полем 802.11™ устаревшая преамбула PLCP OFDM. L-STF является компонентом VHT, HT и non-HT PPDUs.

Длительность L-STF меняется в зависимости от пропускной способности канала.

Пропускная способность канала (МГц)Частотный интервал поднесущей, Δ F (kHz)Период быстрого преобразования Фурье (FFT) (БПФ T  = 1 / Δ F)Длительность L-STF (T, КОРОТКИЙ = 10 × БПФ T  / 4)
20, 40, 80, и 160312.53.2 μs8 μs
10156.256.4 μs16 μs
578.12512.8 μs32 μs

Поскольку последовательность имеет хорошие свойства корреляции, она используется в обнаружении запуска из пакета в крупной коррекции частоты, и для установки AGC. Последовательность использует 12 из 52 поднесущих, которые доступны на сегмент пропускной способности канала на 20 МГц. Для 5 МГц, 10 МГц, и пропускная способность на 20 МГц, количество сегментов пропускной способности канала равняется 1.

Алгоритмы

L-STF является двумя символами OFDM долго и является первым полем в пакетной структуре для VHT, HT и non-HT OFDM форматы. Для получения дополнительной информации алгоритма обратитесь к Станд. IEEE 802.11ac™-2013 [1], Раздел 22.3.8.2.2.

Ссылки

[1] Станд. IEEE 802.11ac™-2013 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Спецификации — Поправка 4: Улучшения для Очень Высокой Пропускной способности для Операции в Полосах ниже 6 ГГц.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

| | |

Введенный в R2015b
