Пропустите сигнал через 802.11ac многопутевой исчезающий канал
wlanTGacChannel Система object™ фильтрует входной сигнал через 802.11ac™ (TGac) многопутевой исчезающий канал.
Обработка исчезновения принимает те же параметры для всех ссылок T-by-NR N канала TGac, где N T является количеством антенн передачи, и N R является количеством, получают антенны. Каждая ссылка включает все мультипути для той ссылки.
Отфильтровать входной сигнал с помощью многопутевого исчезающего канала TGac:
Создайте wlanTGacChannel объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты? MATLAB.
tgac = wlanTGacChanneltgac. Этот объект пропускает действительный или комплексный входной сигнал через канал TGac, чтобы получить поврежденный каналом сигнал.
tgac = wlanTGacChannel(Name,Value)tgac, и свойства наборов с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в кавычки. Например, wlanTGacChannel('NumReceiveAntennas',2,'SampleRate',10e6) создает канал TGac с два, получают антенны и частоту дискретизации на 10 МГц.
[ также возвращается в y,pathGains] = tgac(x)pathGains усиления пути к каналу TGac базового процесса исчезновения.
Этот синтаксис применяется, когда вы устанавливаете PathGainsOutputPort свойство к true.
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
reset: Если RandomStream свойство Системного объекта установлено в 'Global stream', reset функционируйте сбрасывает фильтры только. Если вы устанавливаете RandomStream к 'mt19937ar with seed', reset функция также повторно инициализирует поток случайных чисел к значению Seed свойство.
Сгенерируйте форму волны VHT и передайте ее через канал SISO TGac. Отобразите спектр результирующего сигнала.
Установите пропускную способность канала и соответствующую частоту дискретизации.
bw = 'CBW80';
fs = 80e6;
Сгенерируйте форму волны VHT.
cfg = wlanVHTConfig; txSig = wlanWaveformGenerator(randi([0 1],1000,1),cfg);
Создайте канал SISO TGac с потерей пути, и затенение включило.
tgacChan = wlanTGacChannel('SampleRate',fs,'ChannelBandwidth',bw, ... 'LargeScaleFadingEffect','Pathloss and shadowing');
Передайте форму волны VHT через канал.
rxSig = tgacChan(txSig);

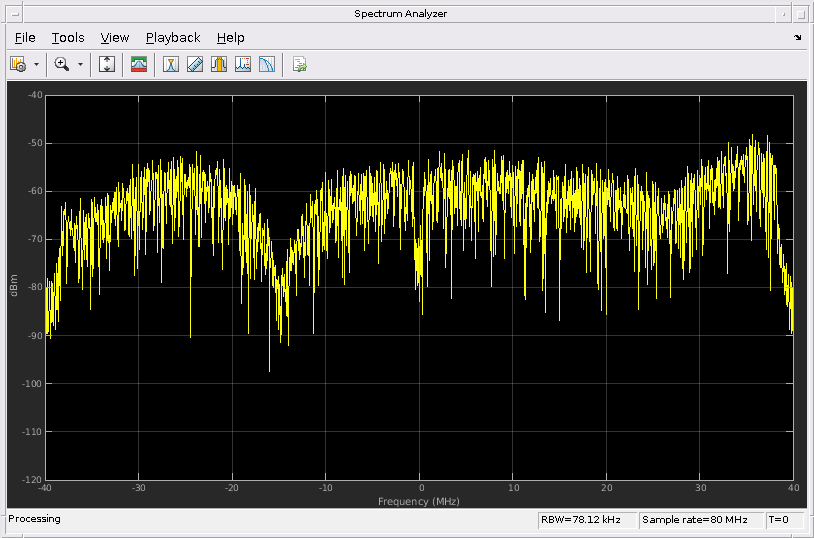

Постройте спектр полученной формы волны.
saScope = dsp.SpectrumAnalyzer('SampleRate',fs,'YLimits',[-120 -40]); saScope(rxSig)
Поскольку потеря пути и затенение включены, полученная степень среднего значения через спектр является приблизительно-60 dBm.
Создайте форму волны VHT, имеющую четыре антенны передачи и два пространственно-временных потока.
cfg = wlanVHTConfig('NumTransmitAntennas',4,'NumSpaceTimeStreams',2, ... 'SpatialMapping','Fourier'); txSig = wlanWaveformGenerator([1;0;0;1],cfg);
Создайте 4x2 канал MIMO TGac и отключите крупномасштабные исчезающие эффекты.
tgacChan = wlanTGacChannel('SampleRate',80e6,'ChannelBandwidth','CBW80', ... 'NumTransmitAntennas',4,'NumReceiveAntennas',2, ... 'LargeScaleFadingEffect','None');
Передайте форму волны передачи через канал.
rxSig = tgacChan(txSig);

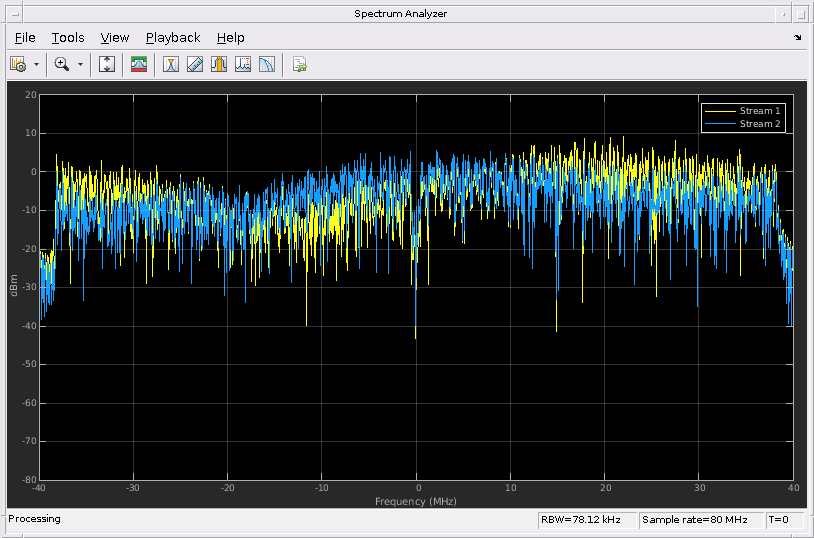

Отобразите спектр двух полученных пространственно-временных потоков.
saScope = dsp.SpectrumAnalyzer('SampleRate',80e6, ... 'ShowLegend',true, ... 'ChannelNames',{'Stream 1','Stream 2'}); saScope(rxSig)
Передайте VHT-LTF и поле данных VHT через шумное 2x2 канал MIMO. Демодулируйте полученный VHT-LTF, чтобы оценить коэффициенты канала. Восстановите данные VHT и определите количество битовых ошибок.
Установите пропускную способность канала и соответствующую частоту дискретизации.
bw = 'CBW160';
fs = 160e6;Создайте VHT-LTF и поля данных VHT, имеющие две антенны передачи и два пространственно-временных потока.
cfg = wlanVHTConfig('ChannelBandwidth',bw, ... 'NumTransmitAntennas',2,'NumSpaceTimeStreams',2); txPSDU = randi([0 1],8*cfg.PSDULength,1); txLTF = wlanVHTLTF(cfg); txDataSig = wlanVHTData(txPSDU,cfg);
Создайте 2x2 канал MIMO TGac.
tgacChan = wlanTGacChannel('SampleRate',fs,'ChannelBandwidth',bw, ... 'NumTransmitAntennas',2,'NumReceiveAntennas',2);
Создайте шум канала AWGN, установка SNR = 15 дБ.
chNoise = comm.AWGNChannel('NoiseMethod','Signal to noise ratio (SNR)',... 'SNR',15);
Передайте сигналы через канал TGac и шумовые модели.
rxLTF = chNoise(tgacChan(txLTF)); rxDataSig = chNoise(tgacChan(txDataSig));
Создайте канал AWGN для канала на 160 МГц с шумовой фигурой на 9 дБ. Шумовое отклонение, nVar, равно kTBF, где k является константой Больцманна, T является температурой окружающей среды 290 K, B является пропускной способностью (частота дискретизации), и F является фигурой шума получателя.
nVar = 10^((-228.6 + 10*log10(290) + 10*log10(fs) + 9)/10); rxNoise = comm.AWGNChannel('NoiseMethod','Variance','Variance',nVar);
Передайте сигналы через модель шума получателя.
rxLTF = rxNoise(rxLTF); rxDataSig = rxNoise(rxDataSig);
Демодулируйте VHT-LTF. Используйте демодулируемый сигнал оценить коэффициенты канала.
dLTF = wlanVHTLTFDemodulate(rxLTF,cfg); chEst = wlanVHTLTFChannelEstimate(dLTF,cfg);
Восстановите данные и определите количество битовых ошибок.
rxPSDU = wlanVHTDataRecover(rxDataSig,chEst,nVar,cfg); numErr = biterr(txPSDU,rxPSDU)
numErr = 0
[1] Erceg, V., Л. Шумахер, П. Киритси, и др. Модели Канала TGn. Версия 4. IEEE 802.11-03/940r4, май 2004.
[2] Breit, G., Х. Сэмпэт, С. Вермани, и др. Приложение Модели Канала TGac. Версия 12. IEEE 802.11-09/0308r12, март 2010.
[3] Kermoal, J. P. Л. Шумахер, К. Ай. Педерсен, П. Э. Модженсен и Ф. Фредериксен. “Стохастическая Модель Канала Радио MIMO с Экспериментальной Валидацией”. Журнал IEEE на Выбранных областях в Коммуникациях. Издание 20, № 6, август 2002, стр 1211–1226.
