showEnvironment

Отобразите среду канала с Телегами от трассировки лучей

Описание

пример

showEnvironment(tgay) отображает 3D фигуру для IEEE® 802.11ay™ (TGay) среда канала, определенная входом wlanTGayChannel объект, tgay. Рисунок показывает схематическое описание среды канала, местоположения передачи, и получите антенные решетки и квазидетерминированные сильные лучи (Телеги) между массивами, определенными трассировкой лучей.

пример

showEnvironment(tgay,envOnly) отображает среду канала с опцией выключения трассировки лучей.

Примеры

свернуть все

Пропустите поляризованный двойным образом сигнал через WLAN 802.11ay™ канал, задав уличную среду каньона.

Сконфигурируйте Системный объект канала TGay для уличной среды каньона, указав, что пользовательская настройка однопользовательского multiple-input/multiple-output (SU-MIMO) с двумя антенными решетками передачи и два получает антенные решетки. Задайте антенные решетки передачи как двухэлементные универсальные линейные матрицы (ULAs) и получить антенные решетки как один изотропные элементы. Используйте пользовательский beamforming метод, чтобы задать передачу и получить beamforming векторы и задать источник потока случайных чисел.

tgay = wlanTGayChannel('SampleRate',2e9,'Environment','Street canyon hotspot', ...
    'UserConfiguration','SU-MIMO 2x2','ArraySeparation',[0.8 0.8],'ArrayPolarization','Dual, Dual', ...
    'TransmitArray',wlanURAConfig('Size',[1 2]),'TransmitArrayOrientation',[10; 10; 10], ...
    'ReceiveArray',wlanURAConfig('Size',[1 1]),'BeamformingMethod','Custom','NormalizeImpulseResponses',false, ...
    'RandomStream','mt19937ar with seed','Seed',100);

Отобразите среду канала TGay.

showEnvironment(tgay);
title('Street Canyon Hotspot with Antenna Arrays and D-Rays');

Получите характеристики канала при помощи info объектная функция.

tgayInfo = tgay.info;

Сформулируйте beamforming векторы в терминах количества элементов передачи, получите элементы, передайте потоки и получите потоки, полученные из tgayInfo.

NTE = tgayInfo.NumTxElements;
NTS = tgayInfo.NumTxStreams;
NRE = tgayInfo.NumRxElements;
NRS = tgayInfo.NumRxStreams;
tgay.TransmitBeamformingVectors = ones(NTE,NTS)/sqrt(NTE);
tgay.ReceiveBeamformingVectors = ones(NRE,NRS)/sqrt(NRE);

Создайте случайный входной сигнал и пропустите его через канал TGay.

txSignal = complex(rand(100,NTS),rand(100,NTS));
rxSignal = tgay(txSignal);

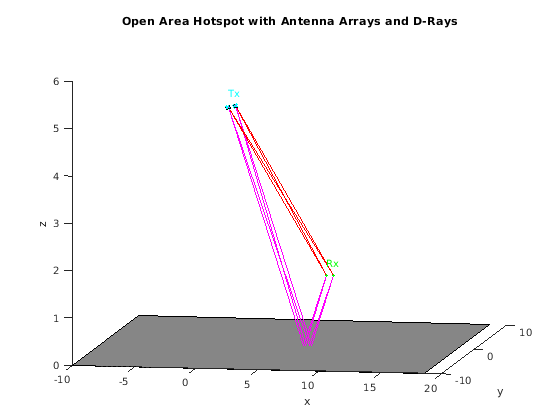

Отобразите открытую среду горячей точки области для модели канала WLAN TGay.

Сконфигурируйте Системный объект канала TGay для открытой среды горячей точки области, указав, что пользовательская настройка однопользовательского multiple-input/multiple-output (SU-MIMO) с двумя антенными решетками передачи и два получает антенные решетки. Задайте антенную решетку передачи как 2x2 универсальный прямоугольный массив (URA) и получить антенные решетки как один изотропные элементы. Используйте пользовательский beamforming метод, чтобы задать передачу и получить beamforming векторы и задать источник потока случайных чисел.

tgay = wlanTGayChannel('SampleRate',1e9,'Environment','Open area hotspot', ...
    'UserConfiguration','SU-MIMO 2x2','ArraySeparation',[0.6 0.6],'ArrayPolarization','Dual, Dual', ...
    'TransmitArray',wlanURAConfig('Size',[2 2]),'TransmitArrayOrientation',[20; 10; 10], ...
    'ReceiveArray',wlanURAConfig('Size',[1 1]),'BeamformingMethod','Custom', ...
    'NormalizeImpulseResponses',false,'RandomStream','mt19937ar with seed','Seed',150);

Отобразите среду канала TGay.

envOnly = false;
showEnvironment(tgay,envOnly);
title('Open Area Hotspot with Antenna Arrays and D-Rays');

Входные параметры

свернуть все

TGay многопутевой исчезающий канал, заданный как wlanTGayChannel Системный объект.

Отобразите среду без Телег, заданных как логическое значение true или false. Чтобы отобразить схематическую из среды канала без Телег, установите это свойство на true. Чтобы отобразить схематическую из среды канала с Телегами, установите это свойство на false.

Типы данных: логический

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Объекты

Введенный в R2019a
