wlanVHTLTFChannelEstimate

Оценка канала с помощью VHT-LTF

Описание

пример

chEst = wlanVHTLTFChannelEstimate(demodSig,cfg) возвращает оценку канала, с помощью демодулируемого VHT-LTF [] 1сигнал, demodSig, учитывая параметры, заданные в wlanVHTConfig объект cfg.

пример

chEst = wlanVHTLTFChannelEstimate(demodSig,cbw,numSTS) возвращает оценку канала для заданной пропускной способности канала, cbw, и количество пространственно-временных потоков, numSTS.

пример

chEst = wlanVHTLTFChannelEstimate(___,span) указывает, что промежуток фильтра скользящего среднего значения раньше выполнял сглаживание частоты.

Примеры

свернуть все

Отобразите оценку канала данных и экспериментальных поднесущих для канала формата VHT с помощью его длинного учебного поля.

Создайте объект настройки формата VHT. Сгенерируйте VHT-LTF на основе cfg.

cfg = wlanVHTConfig;
txSig = wlanVHTLTF(cfg);

Умножьте переданный сигнал VHT-LTF на 0,3 - 0.15i и передайте его через канал AWGN, имеющий отношение сигнал-шум на 30 дБ. Демодулируйте полученный сигнал.

rxSig = awgn(txSig*(0.3-0.15i),30);
demodSig = wlanVHTLTFDemodulate(rxSig,cfg);

Оцените ответ канала с помощью демодулируемого сигнала VHT-LTF.

est = wlanVHTLTFChannelEstimate(demodSig,cfg);

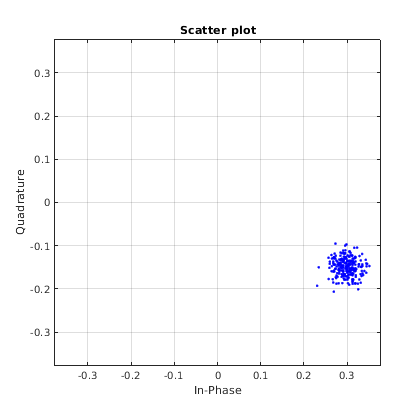

Постройте оценку канала.

scatterplot(est)
grid

Оценка канала совпадает с комплексным множителем канала.

Оцените и отобразите коэффициенты канала 4x2 канал MIMO с помощью VHT-LTF.

Создайте объект настройки формата VHT для канала, имеющего четыре пространственных потока и четыре антенны передачи. Передайте полную форму волны VHT.

cfg = wlanVHTConfig('NumTransmitAntennas',4, ...
    'NumSpaceTimeStreams',4,'MCS',5);
txWaveform = wlanWaveformGenerator([1;0;0;1;1;0],cfg);

Установите уровень выборки, и затем передайте переданную форму волны через 4x2 канал TGac.

fs = 80e6;
tgacChan = wlanTGacChannel('SampleRate',fs, ...
    'NumTransmitAntennas',4,'NumReceiveAntennas',2);
rxWaveform = tgacChan(txWaveform);

Определите индексы поля VHT-LTF и демодулируйте VHT-LTF от полученной формы волны.

indVHTLTF = wlanFieldIndices(cfg,'VHT-LTF');
ltfDemodSig = wlanVHTLTFDemodulate(rxWaveform(indVHTLTF(1):indVHTLTF(2),:), cfg);

Сгенерируйте оценку канала при помощи демодулируемого сигнала VHT-LTF. Задайте промежуток фильтра сглаживания пяти поднесущих.

est = wlanVHTLTFChannelEstimate(ltfDemodSig,cfg,5);

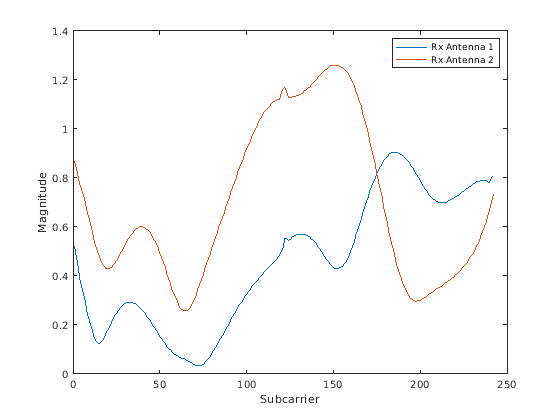

Постройте ответ величины первого пространственно-временного потока для обоих, получают антенны. Из-за случайной природы исчезающего канала, ваши результаты могут варьироваться.

plot(abs(est(:,1,1)))
hold on
plot(abs(est(:,1,2)))
xlabel('Subcarrier')
ylabel('Magnitude')
legend('Rx Antenna 1','Rx Antenna 2')

Восстановите биты VHT-поля-данных для многопользовательской передачи с помощью оценки канала на поле VHT-LTF по квазистатическому исчезающему каналу.

Создайте объект настройки VHT, имеющий пропускную способность канала на 160 МГц, двух пользователей и четыре антенны передачи. Присвойте один пространственно-временной поток первому пользователю и три пространственно-временных потока второму пользователю.

cbw = 'CBW160';
numSTS = [1 3];
vht = wlanVHTConfig('ChannelBandwidth',cbw,'NumUsers',2, ...
    'NumTransmitAntennas',4,'NumSpaceTimeStreams',numSTS);

Поскольку существует два пользователя, длина PSDU является 1 2 вектором-строкой.

psduLen = vht.PSDULength
psduLen = 1×2

        1050        3156

Сгенерируйте многопользовательские входные данные. Эти данные должны быть в форме 1 на N массивом ячеек, где N является количеством пользователей.

txDataBits{1} = randi([0 1],8*vht.PSDULength(1),1);
txDataBits{2} = randi([0 1],8*vht.PSDULength(2),1);

Сгенерируйте сигналы VHT-поля-данных и VHT-LTF.

txVHTLTF  = wlanVHTLTF(vht);
txVHTData = wlanVHTData(txDataBits,vht);

Передайте поле данных для первого пользователя через 4x1 канал, потому что это состоит из одного пространственно-временного потока. Передайте данные второго пользователя через 4x3 канал, потому что это состоит из трех пространственно-временных потоков. Примените белый Гауссов шум к каждому пользовательскому сигналу.

snr = 15;
H1 = 1/sqrt(2)*complex(randn(4,1),randn(4,1));
H2 = 1/sqrt(2)*complex(randn(4,3),randn(4,3));

rxVHTData1 = awgn(txVHTData*H1,snr,'measured');
rxVHTData2 = awgn(txVHTData*H2,snr,'measured');

Повторите процесс для полей VHT-LTF.

rxVHTLTF1  = awgn(txVHTLTF*H1,snr,'measured');
rxVHTLTF2  = awgn(txVHTLTF*H2,snr,'measured');

Вычислите полученную степень сигнала для обоих пользователей и используйте ее, чтобы оценить шумовое отклонение.

powerDB1 = 10*log10(var(rxVHTData1));
noiseVarEst1 = mean(10.^(0.1*(powerDB1-snr)));

powerDB2 = 10*log10(var(rxVHTData2));
noiseVarEst2 = mean(10.^(0.1*(powerDB2-snr)));

Оцените характеристики канала с помощью полей VHT-LTF.

demodVHTLTF1 = wlanVHTLTFDemodulate(rxVHTLTF1,cbw,numSTS);
chanEst1 = wlanVHTLTFChannelEstimate(demodVHTLTF1,cbw,numSTS);

demodVHTLTF2 = wlanVHTLTFDemodulate(rxVHTLTF2,cbw,numSTS);
chanEst2 = wlanVHTLTFChannelEstimate(demodVHTLTF2,cbw,numSTS);

Восстановите биты VHT-поля-данных для первого пользователя и сравните с исходными битами полезной нагрузки.

rxDataBits1 = wlanVHTDataRecover(rxVHTData1,chanEst1,noiseVarEst1,vht,1);
[~,ber1] = biterr(txDataBits{1},rxDataBits1)
ber1 = 0.4983

Определите количество битовых ошибок для второго пользователя.

rxDataBits2 = wlanVHTDataRecover(rxVHTData2,chanEst2,noiseVarEst2,vht,2);
[~,ber2] = biterr(txDataBits{2},rxDataBits2)
ber2 = 0.0972

Частоты ошибок по битам довольно высоки, потому что нет никакого предварительного кодирования, чтобы смягчить интерференцию между потоками. Это особенно очевидно для пользователя 1 получатель, потому что он получает энергию от этих трех потоков, предназначенных для пользователя 2. Пример предназначается, чтобы показать рабочий процесс, и правильные синтаксисы для LTF демодулируют, оценка канала и функции восстановления данных.

Входные параметры

свернуть все

Демодулируемый сигнал VHT-LTF, заданный как NST-by-NSYM-by-NR массив. NST является количеством занятых поднесущих, NSYM является количеством символов VHT-LTF OFDM, и NR является количеством, получают антенны.

Типы данных: double
Поддержка комплексного числа: Да

Настройка формата, заданная как wlanVHTConfig объект.

Пропускная способность канала, заданная как 'CBW20', 'CBW40', 'CBW80', или 'CBW160'. Если передача имеет многого пользователя, та же пропускная способность канала применяется ко всем пользователям.

Типы данных: char | string

Количество пространственно-временных потоков в передаче, заданной как скаляр или вектор.

  • Для отдельного пользователя количество пространственно-временных потоков является скалярным целым числом от 1 до 8.

  • Для многого пользователя количество пространственно-временных потоков является 1 NUsers вектором целых чисел от 1 до 4, где длина вектора, NUsers, является целым числом от 1 до 4.

Пример: [1 3 2] указывает, что один пространственно-временной поток присвоен пользователю 1, три пространственно-временных потока присвоены пользователю 2, и два пространственно-временных потока присвоены пользователю 3.

Примечание

Сумма пространственно-временных потоковых элементов вектора не должна превышать восемь.

Типы данных: double

Отфильтруйте промежуток фильтра сглаживания частоты, заданного как нечетное целое число. Промежуток выражается как много поднесущих.

Примечание

Если смежные поднесущие высоко коррелируются, результаты сглаживания частоты в значительном шумоподавлении. Однако в очень выборочном частотой канале, сглаживание может ухудшить качество оценки канала.

Типы данных: double

Выходные аргументы

свернуть все

Оценка канала между всеми комбинациями пространственно-временных потоков и получает антенны, возвращенные как NST-by-NSTS,total-by-NR массив. NST является количеством занятых поднесущих. NSTS,total является общим количеством пространственно-временных потоков для всех пользователей. Для однопользовательского случая, NSTS,total = NSTS. NR является количеством, получают антенны. Оценка канала включает коэффициенты и для данных и для экспериментальных поднесущих.

Типы данных: double
Поддержка комплексного числа: Да

Больше о

свернуть все

VHT-LTF

Очень высокая пропускная способность длинное учебное поле (VHT-LTF) расположена между VHT-STF и фрагментом VHT-SIG-B пакета VHT.

Это используется в оценке канала MIMO и экспериментальном отслеживании поднесущей. VHT-LTF включает один VHT длинный учебный символ для каждого пространственного потока, обозначенного выбранным MCS. Каждый символ является 4 μs долго. Максимум восьми символов разрешен в VHT-LTF.

VHT-LTF задан в IEEE® Std 802.11ac™-2013, Раздел 22.3.8.3.5.

Ссылки

[1] Станд. IEEE 802.11ac™-2013 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Спецификации — Поправка 4: Улучшения для Очень Высокой Пропускной способности для Операции в Полосах ниже 6 ГГц.

[2] Станд. IEEE 802.11™-2012 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Спецификации.

[3] Perahia, E. и Р. Стейси. Беспроводная LAN следующего поколения: 802.11n и 802.11ac. 2-й выпуск, Соединенное Королевство: Издательство Кембриджского университета, 2013.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Введенный в R2015b
