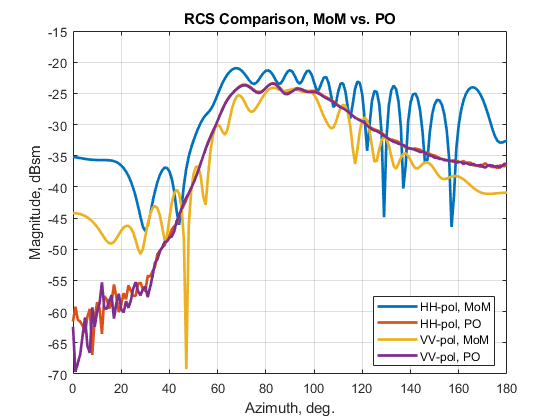

Радарный пример сравнительного тестирования сечения.

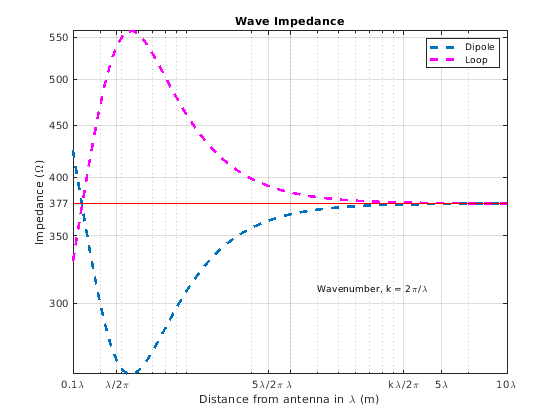

Будет использовать элементарный диполь и антенну цикла и анализировать поведение импеданса волны каждого теплоотвода на пробеле на одной частоте. Область пробела вокруг антенны была задана во множестве путей. Самое сжатое описание использует 2 - или модель с 3 областями. Одно изменение модели с 2 областями использует почти поле условий и далекое поле, чтобы идентифицировать определенные полевые механизмы, которые являются доминирующими. Модель с 3 областями, разделяет почти поле в зону перехода, где работает слабо радиационный механизм. Другие термины, которые были использованы, чтобы описать эти зоны, включают, квазистатическое поле, реактивное поле, безызлучательное поле, область Френеля, зона индукции и т.д. [1]. Придавливание этих областей математически представляет собой дальнейшие проблемы, как наблюдается со множеством определений, доступных через другие источники [1]. Понимание областей вокруг антенны очень важно для обоих антенна инженеры a хорошо как электромагнитная совместимость (EMC) инженер. Инженер антенны может хотеть выполнить почти полевые измерения и затем вычислить шаблон далекого поля. Инженеру EMC, изучая импеданс волны требуется для разработки щита с особым импедансом, чтобы не пустить интерференцию.

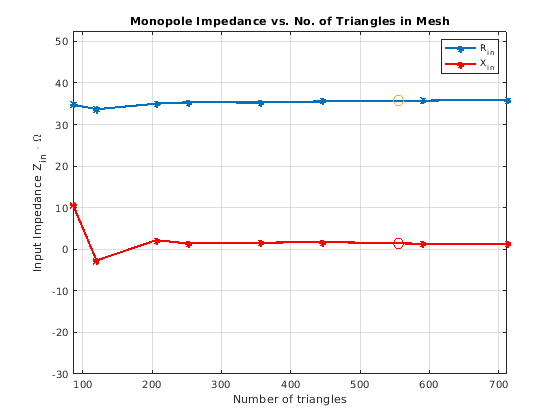

Анализирует поведение импеданса монополя в различном разрешении/размерах mesh и на одной частоте операции. Сопротивление и реактивное сопротивление монополя построены и по сравнению с теоретическими результатами. Относительная кривая сходимости устанавливается для импеданса.

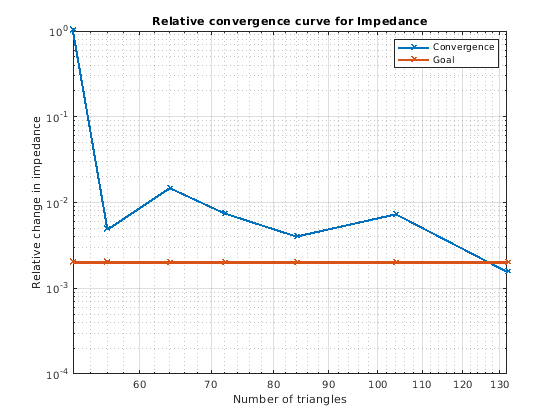

Анализирует поведение импеданса питаемой центром дипольной антенны в различном разрешении/размере mesh и на одной частоте операции. Сопротивление и реактивное сопротивление диполя по сравнению с теоретическими результатами. Относительная кривая сходимости устанавливается для импеданса.

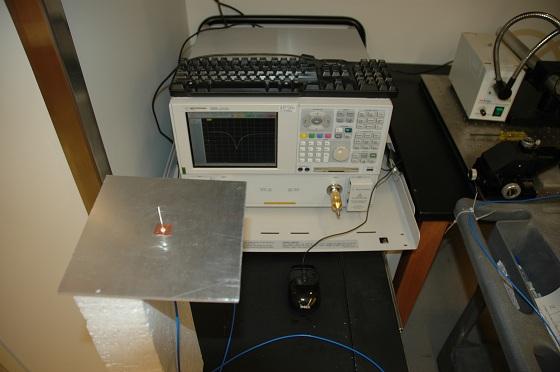

Сравнивает импеданс монополя, анализируемого в Antenna Toolbox™ измеренными результатами. Соответствующая антенна была произведена и измерилась в Центре Метаматериалов и Интегрированного Plasmonics (CMIP), Университет Дюка. Монополь спроектирован для рабочей частоты 2,5 ГГц.

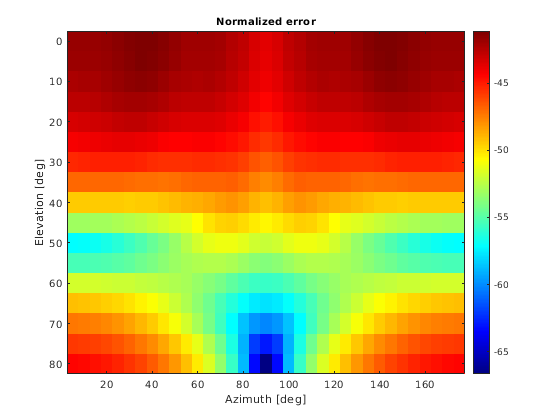

Вычисляет и сравнивает передачу, и получите коллекторы для основной антенной решетки полуволнового диполя. Коллектор массивов является основным свойством антенных решеток, и в передаче, и получите настройки. Передача и получает коллекторы, теоретически то же самое из-за теоремы взаимности. Этот пример подтверждает это равенство, таким образом обеспечивающее важную верификацию вычислений, выполняемых Antenna Toolbox™.

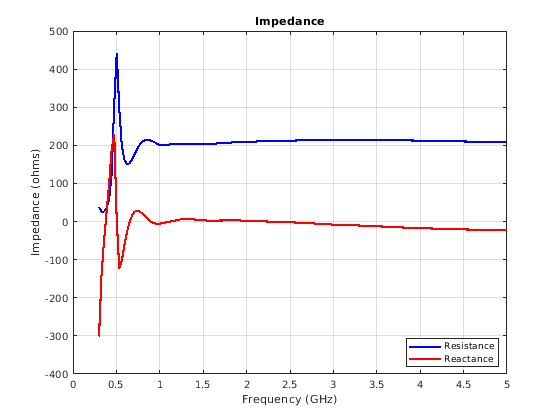

Сравнивает результаты, опубликованные в [1] для антенны логарифмической спирали 2D руки на foamclad, отступающем (ϵr ≈ 1), с теми полученное использование модели тулбокса спиральной антенны тех же размерностей. Спиральные антенны принадлежат классу независимых от частоты антенн. В теории такие антенны могут обладать бесконечной пропускной способностью, когда сделано бесконечно большой. В действительности конечная область питания должна быть установлена, и внешняя степень спиральной антенны должна быть усеченной.

Изучает спиральную антенну, спроектированную в [2] относительно достигнутой направленности. Спиральные антенны были введены в 1 947 [1]. С тех пор они широко использовались в определенных приложениях, таких как мобильная и спутниковая связь. Спиральные антенны обычно используются в осевом режиме работы, который происходит, когда окружность спирали сопоставима с длиной волны операции. В этом режиме спиральная антенна имеет максимальную направленность вдоль своей оси и излучает циркулярно поляризованную волну.

Антенна турникета, изобретенная в 1 936 Брауном [1], является ценным инструментом, чтобы создать циркулярно поляризованный шаблон (RHCP или LHCP). Это обычно используется в мобильной связи.
