antenna.Rectangle
Создайте прямоугольник, сосредоточенный в начале координат на плоскости X-Y
Описание
Используйте antenna.Rectangle объект создать строивший в начале координат прямоугольник и на плоскости X-Y. Можно использовать antenna.Polygon создать одноуровневые или многослойные антенны с помощью pcbStack.
Создание
Описание
rect = antenna.Rectangle создает строивший в начале координат прямоугольник и на плоскости X-Y.
rect = antenna.Rectangle(Name,Value) свойства наборов с помощью одного или нескольких пара "имя-значение". Например, rectangle = antenna.Rectangle('Length',0.2) создает прямоугольник длины 0,2 м. Заключите каждое имя свойства в кавычки.
Свойства
Функции объекта
add | Булевская переменная объединяет операцию на двух формах |
area | Вычислите область формы в квадратных метрах |
subtract | Булева операция вычитания на двух формах |
intersect | Булева перекрестная операция на двух формах |
rotate | Вращайте форму об оси и угле |
rotateX | Вращайте форму об Оси X и угле |
rotateY | Вращайте форму об Оси Y и угле |
rotateZ | Вращайте форму об оси Z и угле |
translate | Переместите форму в новое местоположение |
show | Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру |
mesh | Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива |
Примеры
Создайте прямоугольник со свойствами по умолчанию
Создайте прямоугольную фигуру с помощью антенны. Прямоугольник и представление это.
r1 = antenna.Rectangle
r1 =
Rectangle with properties:
Name: 'myrectangle'
Center: [0 0]
Length: 1
Width: 2
NumPoints: 2

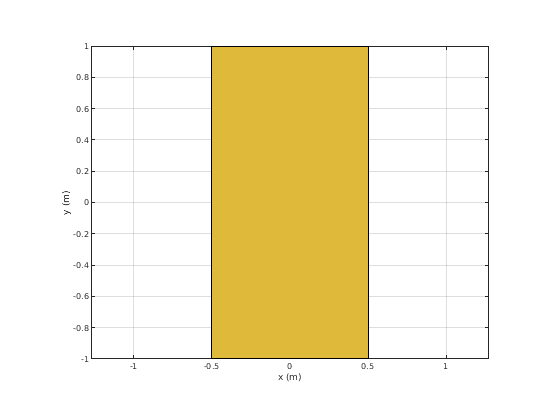

show(r1)
Создайте и вращайте прямоугольник Используя заданные свойства
Создайте и просмотрите прямоугольник с длиной 2 м и шириной 4 м.

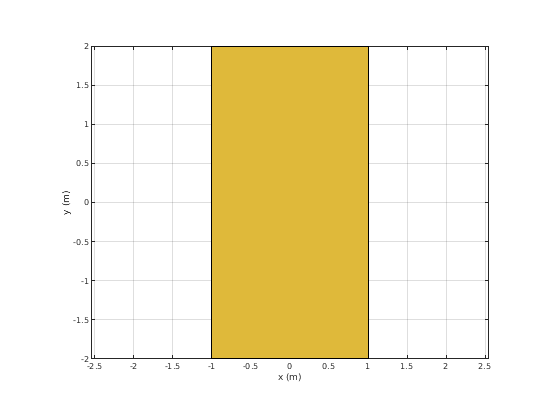

r2 = antenna.Rectangle('Length',2,'Width',4); show(r2) axis equal
Вращайте прямоугольник.

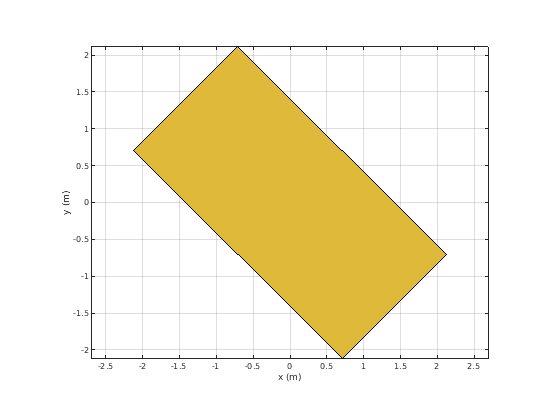

rotateZ(r2,45); show(r2)
Создайте с пазами прямоугольник
Создайте прямоугольник с длиной 0,15 м и шириной 0,15 м.
r = antenna.Rectangle('Length',0.15,'Width',0.15);
Создайте второй прямоугольник с длиной 0,05 м и шириной 0,05 м. Установите центр второго прямоугольника на уровне половины длины первого прямоугольника r.
n = antenna.Rectangle('Center',[0.075,0],'Length',0.05,'Width',0.05);
Создайте и просмотрите с пазами прямоугольник путем вычитания n от r.

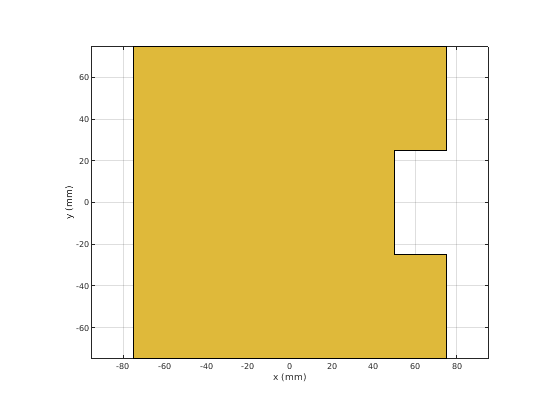

rn = r-n; show(rn)
Вычислите область с пазами прямоугольника.
area(rn)
ans = 0.0212
