beamwidth
Ширина луча антенны
Синтаксис
Описание
beamwidth( строит ширину луча входной антенны на заданной частоте. Ширина луча является угловым разделением, при котором величина шаблона направленности уменьшается определенным значением с пика основного луча. Направленность уменьшается в направлении, заданном азимутом и углами вертикального изменения антенны.antenna,frequency,azimuth,elevation)
Примеры

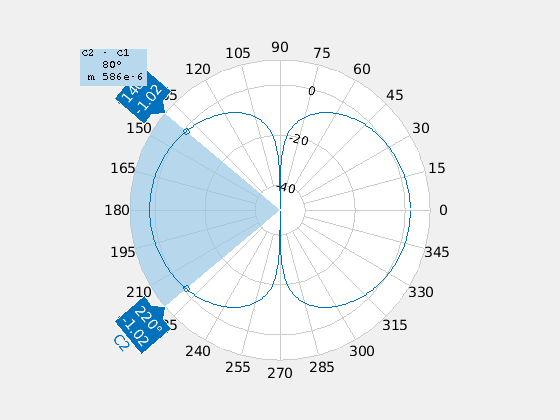

Постройте ширину луча дипольной антенны
Постройте ширину луча для дипольной антенны в azimuth=0 и elevation=1:1:360 (x-z плоскость)
d = dipole; beamwidth(d,70e6,0,1:1:360);
Вычислите ширину луча и углы антенны
Вычислите ширину луча спиральной антенны и углы ширины луча. Антенна имеет угол азимута 1:1:360 степени, угол вертикального изменения 0 градусов на плоскости X-Y и дБ вниз значение 5 дБ.
hx = helix; [bw,angles] = beamwidth(hx,2e9,1:1:360,0,5)
bw = 145
angles = 1×2
143 288
