lumpedElement

Схема с сосредоточенными параметрами, чтобы загрузить антенну

Описание

le = lumpedElement создает схему с сосредоточенными параметрами. Значением по умолчанию является пустой lumpedElement объект.

Когда вы загружаете антенну с помощью смешанного резистора, конденсатора, или индуктора, электрических свойств изменений антенн. Эти смешанные элементы обычно добавляются к каналу антенны. Можно использовать смешанные элементы, чтобы увеличить пропускную способность антенны, не увеличивая размер антенны.

пример

le = lumpedElement(Name,Value) возвращает схему с сосредоточенными параметрами на основе свойств, заданных одним или несколькими Name,Value парные аргументы.

Примеры

свернуть все

Создайте резистор с 50 Омами импеданса. Любая чистая активная нагрузка имеет непеременный импеданс, когда частота изменяется.

le = lumpedElement('Impedance',50);

Создайте дипольную антенну. Вычислите импеданс антенны, не загружая антенну.

d = dipole;
i1 = impedance(d,70e6)
i1 = 72.9381 - 1.2090i

Загрузите антенну с помощью независимого от частоты резистора. Вычислите импеданс антенны.

d.Load = le;
i1e1 = impedance(d,70e6)
i1e1 = 1.2294e+02 - 1.2090e+00i

Измените частоту в 85 МГц и вычислите импеданс антенны.

ile2 = impedance(d,85e6)
ile2 = 2.3009e+02 + 1.1005e+02i

Создайте дипольную антенну с помощью одной загрузки в канале антенны и одной загрузки в местоположении выше канала антенны.

Создайте дипольную антенну.

d = dipole;

Создайте два смешанных элемента, чтобы загрузить дипольную антенну.

Один смешанный элемент импеданса, 50 Ohms, загружает антенну в канале.

l1 = lumpedElement('Impedance', complex(50, -20), 'Location', 'feed');

Второй смешанный элемент комплексного импеданса, 50+ j*20 Ohms, загружает антенну наверху. Найдите загрузку половина расстояния от канала.

l2 = lumpedElement('Impedance', complex(50, -20), 'Location', [0 0 0.5]);

Добавьте две загрузки в дипольную антенну.

 d.Load = [l1, l2];

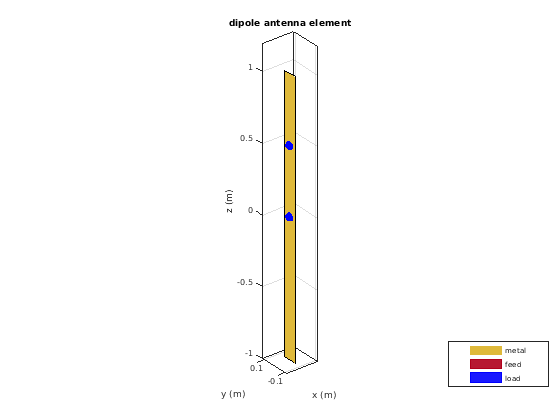

Просмотрите дипольную антенну.

show(d);

Входные параметры

свернуть все

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Frequency',2e9

Комплексный импеданс схемы в виде разделенной запятой пары, состоящей из 'Impedance' и вектор действительных чисел или комплексный вектор z-параметров в Омах.

Пример: 'Impedance',complex(75,30) задает комплексный импеданс 75+i30.

Типы данных: double

Частота операции в виде разделенной запятой пары, состоящей из 'Frequency' и вектор действительных чисел в Гц.

Пример: 'Frequency',[10e6,20e6,30e6]

Типы данных: double

Местоположение загрузки в виде разделенной запятой пары, состоящей из 'Location' и Декартовы координаты.

Пример: 'Location',[0 0 0.5]

Типы данных: double

Выходные аргументы

свернуть все

Смешанный элемент, возвращенный как lumpedElement объект. Действительная часть комплексного числа указывает на сопротивление. Мнимая часть комплексного числа указывает на реактивное сопротивление.

Смотрите также

Введенный в R2017b
