patternElevation

Шаблон вертикального изменения антенны или массива

свернуть все на странице

Синтаксис

patternElevation(object,frequency,azimuth)
patternElevation(object,frequency,azimuth,Name,Value)
directivity = patternElevation(object,frequency,azimuth)
directivity = patternElevation(object,frequency,azimuth,'Elevation')

Описание

пример

patternElevation(object,frequency,azimuth) строит 2D диаграмму направленности антенны или объекта массивов по заданной частоте. Значения по умолчанию значений азимута, чтобы обнулить, если не заданный.

пример

patternElevation(object,frequency,azimuth,Name,Value) дополнительные опции использования заданы одним или несколькими Name, Value парные аргументы.

directivity = patternElevation(object,frequency,azimuth) возвращает направленность антенны или объекта массивов на заданной частоте. Значения по умолчанию значений азимута, чтобы обнулить, если не заданный.

directivity = patternElevation(object,frequency,azimuth,'Elevation') дополнительные опции использования заданы одним или несколькими Name, Value парные аргументы.

Примеры

свернуть все

Скрипт Open Live Script

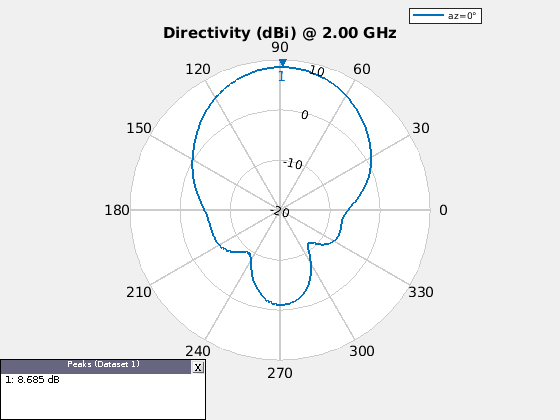

Вычислите и постройте шаблон вертикального изменения спиральной антенны на уровне 2 ГГц.

h = helix;
patternElevation (h, 2e9);

Скрипт Open Live Script

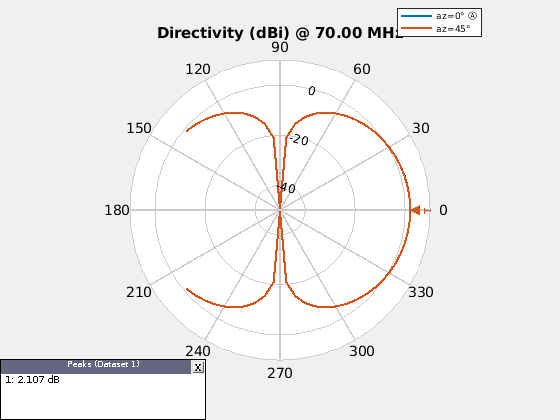

Вычислите и постройте диаграмму направленности вертикального изменения дипольной антенны на уровне 70 МГц в значениях вертикального изменения 0 и 45.

 d = dipole;
 patternElevation(d,70e6,[0 45],'Elevation',-140:5:140);

Входные параметры

свернуть все

Антенна или массив возражают в виде скалярного указателя.

Частота раньше вычисляла распределение заряда в виде скаляра в Гц.

Пример: 70e6

Типы данных: double

Угловые значения азимута в виде вектора в градусах.

Пример: [0 45]

Типы данных: double

Углы вертикального изменения антенны, заданной разделенная запятой пара, состоящая из 'Elevation' и вектор в градусах.

Пример: 'Elevation', 0:1:360

Типы данных: double

Выходные аргументы

свернуть все

Антенна или направленность массивов, возвращенная как матрица в dBi. Матричный размер является продуктом количества значений вертикального изменения и количества значений азимута.

Смотрите также

| |

Представленный в R2015a
