OQPSK Demodulator Baseband
Демодуляция с помощью метода OQPSK
- Библиотека:
Communications Toolbox / Модуляция / Цифровая Полосовая модуляция / PM
Описание
Блок OQPSK Demodulator Baseband применяет импульсную фильтрацию формы к входной форме волны и демодулирует его с помощью метода квадратурного манипулирования сдвига фазы смещения (OQPSK). Для получения дополнительной информации смотрите Импульсный Формирующий фильтр. Вход представляет собой репрезентацию модулированного сигнала.
Для получения информации о задержках, понесенных обработкой пары модема, смотрите Задержки Модуляции.
Порты
Входной параметр
Вывод
Параметры
Модуляция
Output type 'OutputType'
Integer (значение по умолчанию) | Bit
Выведите тип в виде Integer или Bit.
Когда вы устанавливаете Output type на
Integer, блок выводит вектор целочисленных символов со значениями от 0 до 3, длина которого является количеством выходных символов.Когда вы устанавливаете Output type на
Bit, блок выводит 2-битное бинарное представление целых чисел в векторе ровной длины с бинарным знаком.
Входным периодом для каждой целочисленной или битной пары являются Выборки во времена символа выходной период расчета.
Phase offset (rad) — Фаза нулевой точки сигнального созвездия
0
Фаза нулевой точки сигнального созвездия в радианах в виде скаляра.
Пример: установка Phase offset (rad) к 0 выравнивает точки сигнального созвездия OQPSK на осях, {(1,0), (0, j), (-1,0), (0,-j)}.
Symbol mapping — Побитовое отображение сигнального созвездия
Gray (значение по умолчанию) | Binary | пользовательский числовой вектор с 4 элементами целых чисел со значениями от 0 до 3
Побитовое отображение сигнального созвездия в виде Grayдвоичный файл, или пользовательский числовой вектор с 4 элементами целых чисел со значениями от 0 до 3.
| Установка | Отображение созвездия для Целых чисел | Отображение созвездия для битов | Комментарий |
|---|---|---|---|
|
|
| Отображение сигнального созвездия серо-закодировано. |
|
|
| Отображение сигнального созвездия для входного целого числа |
Пользовательский числовой вектор с 4 элементами целых чисел со значениями от 0 до 3 |
|
| Элементы [b c d] должны состоять из множества значений [0, 1, 2, 3] в любом порядке. |
Фильтрация
Pulse shape — Фильтрация импульсной формы
Half sine (значение по умолчанию) | Normal raised cosine | Root raised cosine | Custom
Выберите форму импульса фильтрации: Half sine, Normal raised cosine, Root raised cosine, или Custom.
Rolloff factor — Повышенный фактор спада фильтра косинуса
0.2
Повышенный фактор спада фильтра косинуса в виде скаляра от 0 к 1.
Зависимости
Это свойство появляется, когда Импульсной формой является Normal raised cosine или Root raised cosine.
Типы данных: double
Filter span (in symbols) — Отфильтруйте длину
10
Отфильтруйте длину в символах в виде скаляра. Повышенный фильтр косинуса идеала имеет бесконечную импульсную характеристику. Однако, чтобы понять практическую реализацию этого фильтра, объект обрезает импульсную характеристику до символов Filter span (in symbols).
Зависимости
Это свойство появляется, когда Импульсной формой является Normal raised cosine или Root raised cosine.
Типы данных: double
Filter numerator — Отфильтруйте числитель
[0.7071 0.7071]
Отфильтруйте числитель в виде вектора-строки.
Зависимости
Этот параметр появляется, когда Импульсной формой является Custom.
Типы данных: double
Samples per symbol — Количество выборок на символ
4
Количество выборок на символ в виде положительного даже целое число.
Типы данных: double
Другие параметры
Rate options — Опция скорости обработки
Enforce single-rate processing (значение по умолчанию) | Allow multirate processing
Enforce single-rate processing— Выполняет модель, гарантируя, что сигналы ввода и вывода имеют тот же шаг расчета порта. Блок реализует изменение уровня путем внесения изменения размера при выходе когда по сравнению с входом. Для целочисленных выходных параметров выход width равняется 1/производит во времена символа вход width.Для получения дополнительной информации смотрите Односкоростную Обработку с Блоком Демодулятора OQPSK.

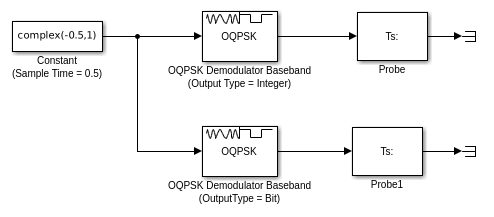

Allow multirate processing— Выполняет модель, позволяя сигналам ввода и вывода иметь различные шаги расчета порта. Выходным временем символа являются Выборки во времена символа входной шаг расчета.Для получения дополнительной информации смотрите Многоскоростную Обработку с Блоком Демодулятора OQPSK.
Output data type — Тип выходных данных
double (значение по умолчанию) | single | uint8
Выберите тип выходных данных: doubleединственный, или uint8.
Примеры модели
Характеристики блока
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Больше о
Схема потока сигналов OQPSK
Каждый Производят на входные выборки символа, производят тот выходной символ. В этом рисунке пунктирная линия представляет область, включающую входную демонстрационную обработку.
