pattern

Постройте диаграмму направленности антенн на карте

Синтаксис

pattern(tx)

pattern(rx,frequency)

pattern(___,Name,Value)

Описание

pattern(tx) строит 3-D диаграмму направленности антенн для ретранслятора, txsite. Значение усиления сигнала (dBi) в конкретном направлении определяет цвет шаблона.

pattern(rx,frequency) строит 3-D диаграмму направленности для сайта получателя, rxsite для заданного frequency.

pattern(___,Name,Value) строит 3-D диаграмму направленности с дополнительными опциями, заданными аргументами пары "имя-значение".

Примеры

свернуть все

Один шаблон ретранслятора

Скрипт Open Live Script

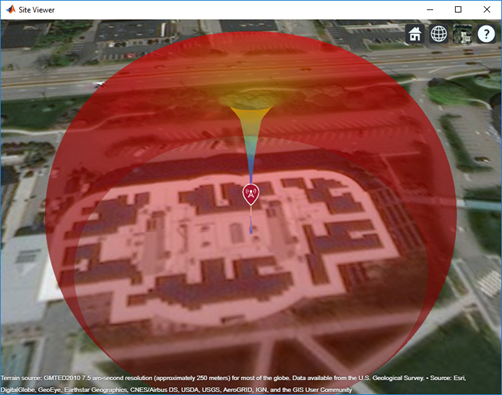

Задайте и визуализируйте диаграмму направленности одного ретранслятора.

tx = txsite;
pattern(tx)

Входные параметры

свернуть все

`tx` — Ретранслятор
`txsite` объект

Ретранслятор в виде txsite объект.

`rx` — Сайт получателя
`rxsite` объект

Сайт получателя в виде rxsite объект.

`frequency` — Частота, чтобы вычислить диаграмму направленности
положительная скалярная величина

Частота, чтобы вычислить диаграмму направленности в виде положительной скалярной величины.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Size',2

`'Size'` — Размер графика шаблона
50 (значение по умолчанию) | числовой скаляр

Размер шаблона строит в виде числового скаляра в метрах. Этот параметр представляет расстояние между положением антенны и точкой на графике с самым высоким усилением.

Типы данных: double

`'Transparency'` — Прозрачность графика шаблона
0.4 (значение по умолчанию) | вещественное число в области значений [0,1]

Прозрачность шаблона строит в виде вещественного числа в области значений [0,1], где 0 абсолютно прозрачно и 1 абсолютно непрозрачно.

Типы данных: double

`'Colormap'` — Палитра для окраски графика шаблона
`'jet(256)'` (значение по умолчанию) | предопределенное имя палитры | M-by-3 массив триплетов RGB

Палитра для окраски шаблона строит в виде предопределенного имени палитры или M-by-3 массив RGB (красный, синий, зеленый) триплеты, которые задают отдельные цвета M.

Типы данных: double

`'Map'` — Сопоставьте для визуализации или поверхностных данных
`siteviewer` возразите | имя ландшафта

Сопоставьте для визуализации или поверхностных данных в виде разделенной запятой пары, состоящей из 'Map и siteviewer возразите или имя ландшафта. Имя ландшафта может быть задано, если функция вызвана с выходным аргументом. Допустимыми именами ландшафта является 'none', 'gmted2010', или имя пользовательских данных о ландшафте, добавленных с помощью addCustomTerrain. Значением по умолчанию является текущее Средство просмотра Сайта. Если никакое Средство просмотра Сайта не открыто, значением по умолчанию является новое Средство просмотра Сайта или иначе 'gmted2010' если функция вызвана с выходным аргументом.

Типы данных: char | string
