sinr

Сигнал отображения к интерференции плюс шумовое отношение (SINR) карта

свернуть все на странице

Синтаксис

sinr(txs)
sinr(txs,propmodel)
sinr(___,Name,Value)
pd = sinr(txs,___)
r = sinr(rxs,txs,___)

Описание

пример

sinr(txs) отображает сигнал к интерференции плюс шумовое отношение (SINR) для ретрансляторов, txs. Каждый цветной контур карты задает области, где соответствующий SINR доступен для мобильного получателя. Для каждого местоположения источник сигнала является ретранслятором в txs с самой большой силой сигнала. Остающиеся ретрансляторы в txs действуйте как интерференция. Если txs скаляр, или нет никаких источников интерференции, результирующего отношения сигнал-шум (SNR) отображений карты.

sinr(txs,propmodel) отображает карту SINR с набором модели распространения к значению в propmodel.

sinr(___,Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение", в дополнение к входным параметрам в предыдущих синтаксисах. Например, sinr(txs,'MaxRange',8000) устанавливает диапазон от местоположения сайта на уровне 8 000 метров включать в область карты SINR.

pd = sinr(txs,___) возвращает вычисленные данные SINR в объекте данных распространения, pd. Никакой график не отображен и никакое графическое, только пары "имя-значение" проигнорированы.

r = sinr(rxs,txs,___) возвращает sinr в дБ, вычисленном на сайтах получателя из-за ретрансляторов.

Примеры

свернуть все

Скрипт Open Live Script

Задайте имена и местоположение сайтов в Бостоне.

names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"];
lats = [42.3467,42.3598,42.3763];
lons = [-71.0972,-71.0545,-71.0611];

Создайте массив ретранслятора.

txs = txsite('Name', names,...
       'Latitude',lats,...
       'Longitude',lons, ...
       'TransmitterFrequency',2.5e9);

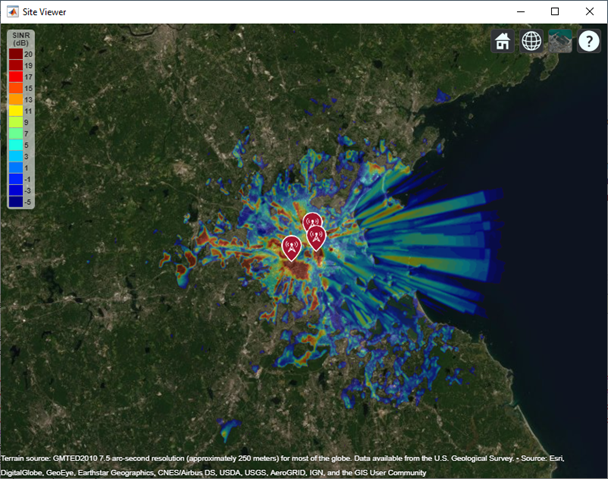

Отобразите карту SINR, где источник сигнала для каждого местоположения выбран как ретранслятор с самым сильным сигналом.

sinr(txs)

Входные параметры

свернуть все

Ретранслятор в виде txsite объект. Используйте входные параметры массивов, чтобы задать несколько сайтов.

Сайт получателя в виде rxsite объект. Используйте входные параметры массивов, чтобы задать несколько сайтов.

Модель Propagation в виде вектора символов или строки. Можно использовать propagationModel функция, чтобы задать этот вход.

Можно также использовать пару "имя-значение" 'PropagationModel' задавать этот параметр.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'MaxRange',8000

Общий

свернуть все

Источник сигнала интереса в виде разделенной запятой пары, состоящей из SignalSource и 'strongest' или как объект ретранслятора. Когда источником сигнала интереса является 'strongest', передатчик с самой большой силой сигнала выбран в качестве представляющего интерес источника сигнала для того местоположения. При вычислении sinr, SignalSource может быть txsite массив с равным количеством элементов rxs где каждый элемент ретранслятора задает источник сигнала для соответствующего сайта получателя.

Модель Propagation, чтобы использовать в вычислениях пути потерь в виде разделенной запятой пары, состоящей из 'PropagationModel' и 'freespace', 'close-in', 'rain', 'gas', 'fog', 'longley-rice', 'raytracing-image-method', или когда объект создал использование propagationModel функция. Моделью распространения по умолчанию является 'longeley-rice' когда ландшафт включен и 'freespace' когда ландшафт отключен. Если 'raytracing-image-method' задан, значение 'MaxNumReflections' свойство должно быть меньшим, чем 1.

Типы данных: char

Общая шумовая степень в получателе в виде разделенной запятой пары, состоящей из 'ReceiverNoisePower' и скаляр в dBm. Значение по умолчанию принимает, что пропускная способность получателя составляет 1 МГц, и фигура шума получателя - 7 дБ.

N=−174+10*log(B)+F

где,

  • N = шум Получателя в dBm

  • B = пропускная способность Получателя в Гц

  • F = Шумовая фигура в дБ

Мобильное усиление приемника в виде разделенной запятой пары, состоящей из 'ReceiverGain' и скаляр в дБ. Значения усиления приемника включают усиление антенны и системную потерю. Если вы вызываете функцию с помощью выходного аргумента, значение по умолчанию вычисляется с помощью rxs.

Высота антенны получателя над землей в виде разделенной запятой пары, состоящей из 'ReceiverAntennaHeight' и скаляр в метрах. Если вы вызываете функцию с помощью выходного аргумента, значение по умолчанию вычисляется с помощью rxs.

Сопоставьте для визуализации или поверхностных данных в виде разделенной запятой пары, состоящей из 'Map и siteviewer возразите или имя ландшафта. Имя ландшафта может быть задано, если функция вызвана с выходным аргументом. Допустимыми именами ландшафта является 'none', 'gmted2010', или имя пользовательских данных о ландшафте, добавленных с помощью addCustomTerrain. Значением по умолчанию является текущее Средство просмотра Сайта. Если никакое Средство просмотра Сайта не открыто, значением по умолчанию является новое Средство просмотра Сайта или иначе 'gmted2010' если функция вызвана с выходным аргументом.

Типы данных: char | string

Для графического вывода SINR

свернуть все

Значения SINR для отображения в виде разделенной запятой пары, состоящей из 'Values' и числовой вектор. Каждое значение отображено, когда окрашенное различное, заполнило на контурной карте. Цвета контура выведены с помощью Colormap и ColorLimits.

Максимальная область значений покрытия сопоставляет от каждого ретранслятора в виде положительного числового скаляра в метрах, представляющих большое круговое расстояние. MaxRange задает необходимую область на карте, чтобы построить. Значение по умолчанию автоматически вычисляется на основе типа модели распространения как показано:

Модель распространенияMaxRange
Основной или городской 30 км
Ландшафт30 км или расстояние до самого далекого создания.
Многопутевой500 m

Типы данных: double

Разрешение местоположений сайта получателя использовалось для расчета значений SINR в виде разделенной запятой пары, состоящей из 'Resolution' и 'auto' или числовой скаляр в метрах. Разрешение задает максимальное расстояние между местоположениями. Если разрешением является 'auto', sinr вычисляет значение, масштабируемое к MaxRange. Уменьшение разрешения увеличивает качество карты SINR и время, требуемое создать его.

Палитра для окраски заполненных контуров в виде разделенной запятой пары, состоящей из 'ColorMap' и M-by-3 массив триплетов RGB, где M является количеством отдельных цветов.

Цветные пределы для карт цветов в виде разделенной запятой пары, состоящей из 'ColorLimits' и двухэлементный вектор формы [min макс.]. Цветные пределы указывают на значения SINR, которые сопоставляют с первым и последним, раскрашивает палитру.

Покажите легенду цвета силы сигнала на карте в виде разделенной запятой пары, состоящей из 'ShowLegend' и 'true' или 'false'.

Прозрачность SINR сопоставляет в виде разделенной запятой пары, состоящей из 'Transparency' и числовой скаляр в области значений 0–1. Если значение является нулем, карта абсолютно прозрачна. Если значение один, карта абсолютно непрозрачна.

Выходные аргументы

свернуть все

Сигнал к интерференции плюс шумовое отношение в получателе из-за ретрансляторов, возвращенных как числовой вектор. Длина вектора равна количеству сайтов получателя.

Типы данных: double

Данные SINR, возвращенные как propagationData объект, состоящий из Latitude и Longitude и соответствия переменной силы сигнала типу графика. Имя propagationData "SINR Data".

Смотрите также

|

Введенный в R2019b
