Измените размер и пиксельных меток изображений

Можно изменить размер числовых и категориальных изображений при помощи imresize функция. Измените размер изображения и пиксельного изображения метки к тому же размеру, и отобразите метки по изображению.

targetSize = [300 300];
resizedI = imresize(I,targetSize);
resizedC = imresize(C,targetSize);

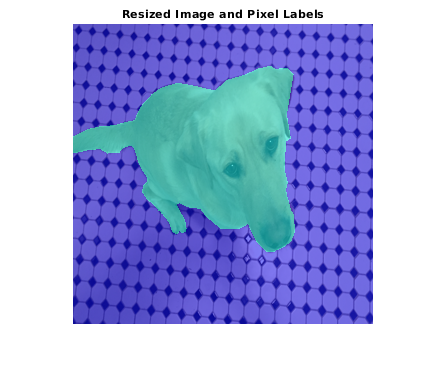

Отобразите измененные метки по измененному изображению.

B = labeloverlay(resizedI,resizedC);
imshow(B)
title('Resized Image and Pixel Labels')

Обрежьте и пиксельные метки изображений

Обрезка является общим шагом предварительной обработки, чтобы заставить данные совпадать с входным размером сети. Чтобы создать выходные изображения желаемого размера, сначала задайте размер и положение окна обрезки при помощи randomCropWindow2d и centerCropWindow2d функции. Убедитесь, что вы выбираете окно обрезки, которое включает желаемое содержимое в изображение. Затем обрежьте изображение и пиксельное изображение метки к тому же окну при помощи imcrop.

Задайте желаемый размер обрезанной области как двухэлементный вектор формы [высота, ширина].

targetSize = [300 300];

Обрежьте изображение к целевому размеру от центра изображения.

win = centerCropWindow2d(size(I),targetSize);
croppedI = imcrop(I,win);
croppedC = imcrop(C,win);

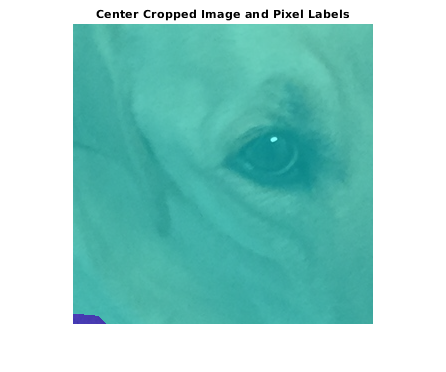

Отобразите обрезанные метки по кадрированному изображению.

B = labeloverlay(croppedI,croppedC);
imshow(B)
title('Center Cropped Image and Pixel Labels')

Обрежьте изображение к целевому размеру от случайного положения в изображении.

win = randomCropWindow2d(size(I),targetSize);
croppedI = imcrop(I,win);
croppedC = imcrop(C,win);

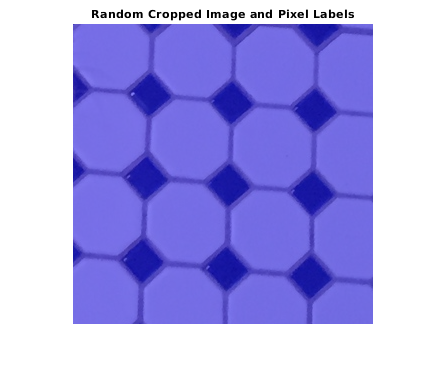

Отобразите обрезанные метки по кадрированному изображению.

B = labeloverlay(croppedI,croppedC);
imshow(B)
title('Random Cropped Image and Pixel Labels')

Деформируйте и пиксельные метки изображений

randomAffine2d функция создает рандомизированное 2D аффинное преобразование из комбинации вращения, перевода, масштабируясь (изменение размеров), отражение и сдвиг. Примените преобразование к изображениям и пиксельным изображениям метки при помощи imwarp. Управляйте пространственными границами и разрешением деформированного выхода при помощи affineOutputView функция.

Вращайте входное изображение и пиксельное изображение метки углом, выбранным случайным образом из области значений [-50,50] степени.

tform = randomAffine2d("Rotation",[-50 50]);

Создайте выходное представление для деформированного изображения и пиксельного изображения метки.

rout = affineOutputView(size(I),tform);

Используйте imwarp чтобы вращать изображение и пиксель помечают изображение.

rotatedI = imwarp(I,tform,'OutputView',rout);
rotatedC = imwarp(C,tform,'OutputView',rout);

Отобразите вращаемые метки по вращаемому изображению.

B = labeloverlay(rotatedI,rotatedC);
imshow(B)
title('Rotated Image and Pixel Labels')

Примените увеличение к обучающим данным Семантической Сегментации в хранилищах данных

Хранилища данных являются удобным способом считать и увеличить наборы изображений. Создайте datastore, который хранит изображение, и пиксель помечают данные изображения и увеличивают данные с рядом нескольких операций.

Создайте хранилища данных, содержащие изображение и пиксельные данные изображения метки

Чтобы увеличить размер демонстрационных хранилищ данных, реплицируйте имена файлов изображения и пиксельного изображения метки.

numObservations = 4;
trainImages = repelem({filenameImage},numObservations,1);
trainLabels = repelem({filenameLabels},numObservations,1);

Создайте imageDatastore от учебных файлов изображений. Создайте pixelLabelDatastore от учебного пикселя помечают файлы. Хранилища данных содержат несколько копий тех же данных.

imds = imageDatastore(trainImages);
pxds = pixelLabelDatastore(trainLabels,classes,ids);

Сопоставьте изображение и пиксельные пары метки путем объединения datastore изображений и пиксельного datastore метки.

trainingData = combine(imds,pxds);

Считайте первое изображение и его связанное пиксельное изображение метки от объединенного datastore.

data = read(trainingData);
I = data{1};
C = data{2};

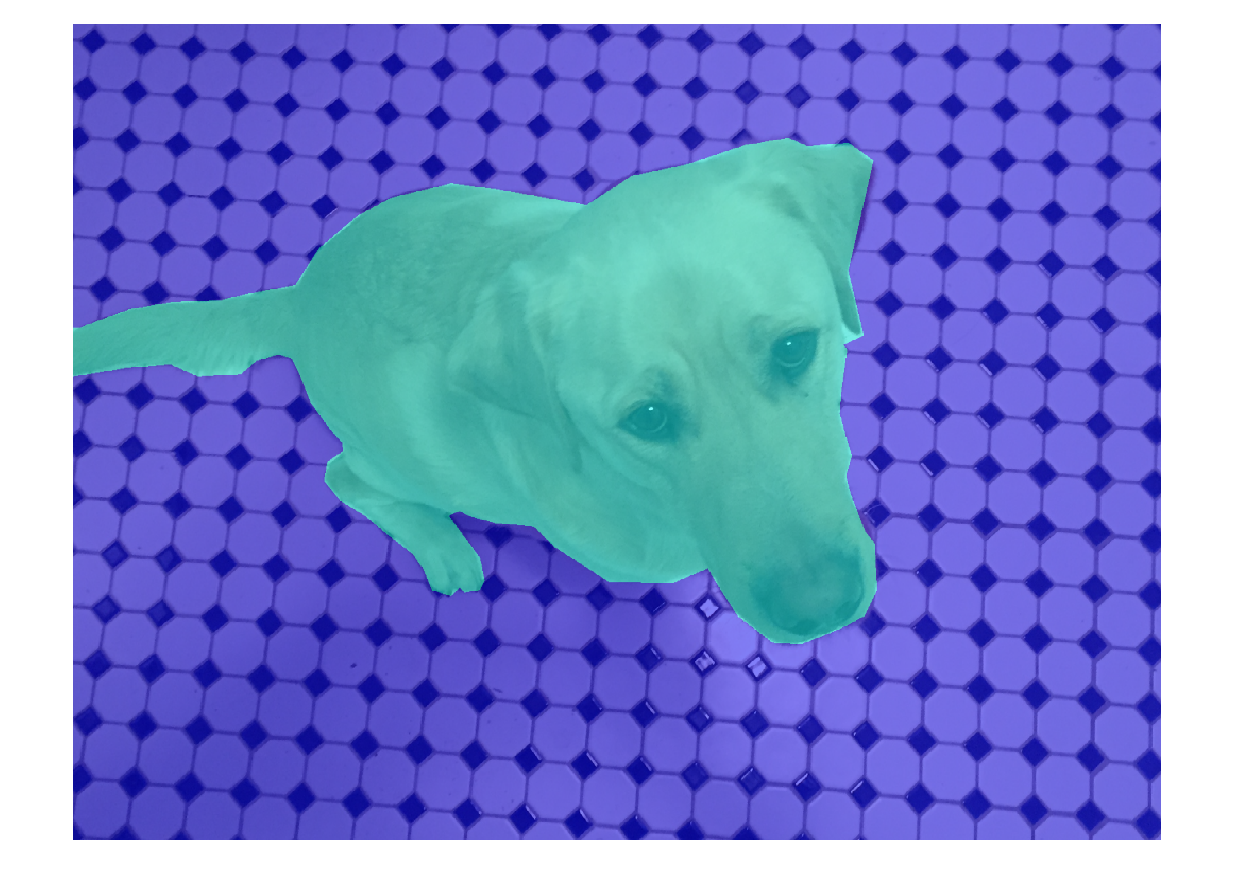

Отобразите изображение и данные о пиксельных метках.

B = labeloverlay(I,C);
imshow(B)

Примените увеличение данных

Примените увеличение данных к обучающим данным при помощи transform функция. Этот пример выполняет два отдельных увеличения к обучающим данным.

Первые дрожания увеличения цвет изображения и затем выполняют идентичное случайное масштабирование, горизонтальное отражение и вращение на изображении и пиксельных парах метки изображений. Эти операции заданы в jitterImageColorAndWarp функция помощника в конце этого примера.

augmentedTrainingData = transform(trainingData,@jitterImageColorAndWarp);

Считайте все увеличенные данные.

data = readall(augmentedTrainingData);

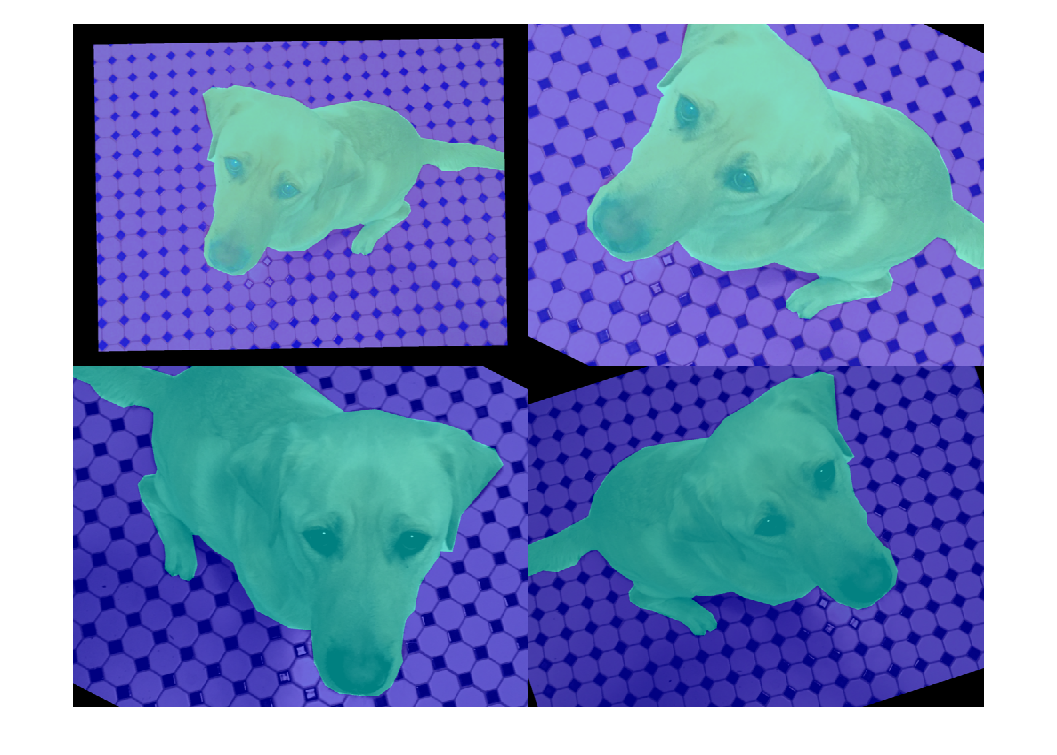

Отобразите увеличенное изображение и данные о пиксельных метках.

rgb = cell(numObservations,1);
for k = 1:numObservations
    I = data{k,1};
    C = data{k,2};
    rgb{k} = labeloverlay(I,C);
end
montage(rgb)

Второе увеличение сосредотачивает обрезки изображение и пиксельное изображение метки к целевому размеру. Эти операции заданы в centerCropImageAndLabel функция помощника в конце этого примера.

targetSize = [800 800];
preprocessedTrainingData = transform(augmentedTrainingData,...
    @(data)centerCropImageAndLabel(data,targetSize));

Считайте все предварительно обработанные данные.

data = readall(preprocessedTrainingData);

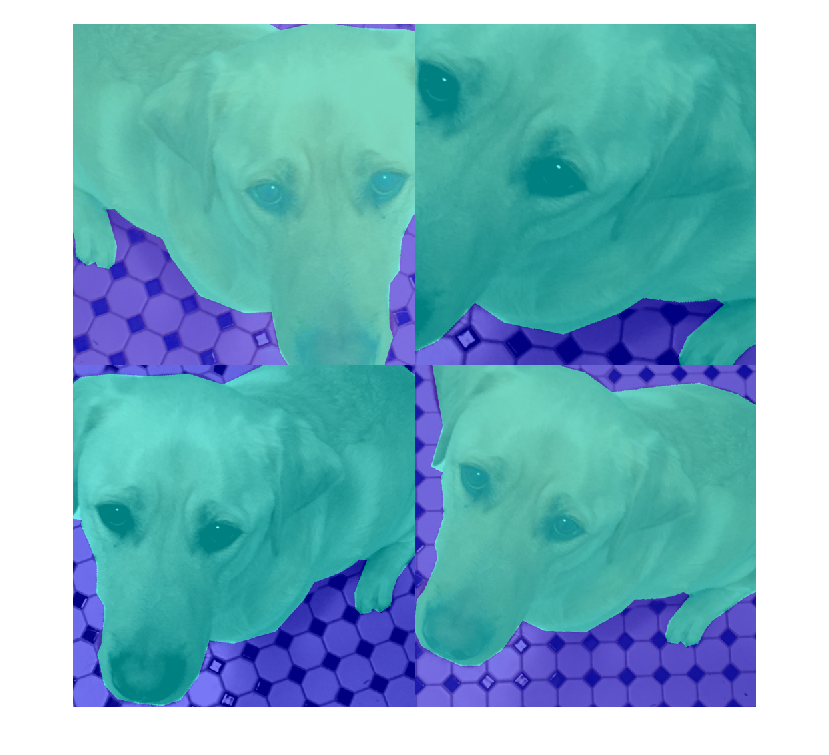

Отобразите предварительно обработанное изображение и данные о пиксельных метках.

rgb = cell(numObservations,1);
for k = 1:numObservations
    I = data{k,1};
    C = data{k,2};
    rgb{k} = labeloverlay(I,C);
end
montage(rgb)

Помощник функционирует для увеличения

jitterImageColorAndWarp функция помощника применяет дрожание произвольного цвета к данным изображения, затем применяет идентичное аффинное преобразование к изображению, и пиксель помечают данные изображения. Преобразование состоит из случайной комбинации масштабирования масштабным коэффициентом в области значений [0.8 1.5], горизонтальное отражение и вращение в области значений [-30, 30] степени. Вход data и выход out двухэлементные массивы ячеек, где первым элементом являются данные изображения, и вторым элементом являются пиксельные данные изображения метки.

function out = jitterImageColorAndWarp(data)
% Unpack original data.
I = data{1};
C = data{2};

% Apply random color jitter.
I = jitterColorHSV(I,"Brightness",0.3,"Contrast",0.4,"Saturation",0.2);

% Define random affine transform.
tform = randomAffine2d("Scale",[0.8 1.5],"XReflection",true,'Rotation',[-30 30]);
rout = affineOutputView(size(I),tform);

% Transform image and bounding box labels.
augmentedImage = imwarp(I,tform,"OutputView",rout);
augmentedLabel = imwarp(C,tform,"OutputView",rout);

% Return augmented data.
out = {augmentedImage,augmentedLabel};
end

centerCropImageAndLabel функция помощника создает окно обрезки, сосредоточенное на изображении, затем обрезки и изображение и пиксельное изображение метки с помощью окна обрезки. Вход data и выход out двухэлементные массивы ячеек, где первым элементом являются данные изображения, и вторым элементом являются пиксельные данные изображения метки.

function out = centerCropImageAndLabel(data,targetSize)
win = centerCropWindow2d(size(data{1}),targetSize);
out{1} = imcrop(data{1},win);
out{2} = imcrop(data{2},win);
end
