Array Plot
Отобразите векторы или массивы
- Библиотека:
DSP System Toolbox / приемники
Описание
Блок Array Plot строит векторы или массивы данных. Это - векторный график, где данные расположены равными интервалами вдоль оси X. Можно задать интервал, чтобы использовать со свойством Sample Increment.
Порты
Входной параметр
Свойства
Свойства настройки
Диалоговое окно Configuration Properties управляет различными свойствами об отображениях осциллографа. Чтобы открыть диалоговое окно свойств настройки, выберите View> Configuration Properties. В качестве альтернативы на панели инструментов, нажмите
Configuration Properties button.
Основной
X-data mode — Тип x - интервал оси
Sample increment and X-offset (значение по умолчанию) | Custom
Выберите тип разрядки, чтобы использовать между x - значения данных оси.
- Демонстрационный шаг и X-смещение
Используйте Демонстрационный шаг и значения X-смещения, чтобы задать x - данные оси.
- Пользовательский
Задайте пользовательский интервал с помощью Пользовательского X-свойства-данных.
Программируемое использование
Смотрите XDataMode.
Sample increment — Интервал между выборками
1
Задайте интервал между выборками вдоль x - ось в виде конечного числа. Входным сигналом является только y - данные оси. x - данные оси установлены автоматически и на основе Sample increment и на основе значений X-смещения. Например, когда X-offset 0, и Sample increment равняется 1, x - данные оси для входного сигнала установлены в 0, 1, 2, 3, 4, …. Если вы устанавливаете Sample increment на 0,25, x - данные оси становятся 0, 0.25, 0.5, 0.75, 1, ….
Настраиваемый: да
Зависимость
Чтобы использовать это свойство, установите X-режим-данных на Sample increment and X-offset.
Программируемое использование
Смотрите SampleIncrement.
X-offset — x - ось возмещена
0
Задайте смещение, чтобы примениться к x - ось, в виде числа. x - данные оси установлены автоматически и на основе Sample increment и на основе значений X-offset. Смещение представляет первое значение на x - ось. Например, когда X-offset 0, и Sample increment равняется 1, x - данные оси для входного сигнала установлены в 0, 1, 2, 3, 4, …. Если вы устанавливаете X-offset на-3, x - данные оси становятся-3,-2,-1, 0, 1, ….
Настраиваемый: да
Зависимость
Чтобы использовать это свойство, установите X-режим-данных на Custom.
Программируемое использование
Смотрите XOffset.
Custom X-data — x - значения данных оси
пустой вектор (значение по умолчанию) | вектор с длиной равняется длине входного кадра
Задайте x - значения данных оси как вектор длины, равной длине системы координат входных параметров. Это свойство отображено, только если свойством X-режима-данных является Custom. Если вы используете значение по умолчанию (пустой вектор) значение, x - данные оси расположены равными интервалами на интервале (0:L-1), где L является длиной системы координат.
Пример: пользовательским логарифмическим масштабированием данных об оси X является [0:log10(44100/2):1024]
Настраиваемый: да
Программируемое использование
Смотрите CustomXData.
X-axis scale — x - шкала оси
Linear (значение по умолчанию) | Log
Выберите Linear или Log как x - шкала оси. Если X-offset является отрицательной величиной, вы не можете установить X-axis scale на Log.
Настраиваемый: да
Программируемое использование
Смотрите XScale.
Y-axis scale — y - шкала оси
Linear (значение по умолчанию) | Log
Выберите Linear или Log как y - шкала оси.
Настраиваемый: да
Программируемое использование
Смотрите YScale.
Maximize axes — Максимизируйте размер графиков
Auto (значение по умолчанию) | Off | On
Отображение
Title DisplayName
%<SignalLabel> (значение по умолчанию) | строка
Задайте заголовок для отображения. Значение по умолчанию %<SignalLabel> использует имя входного сигнала в заголовке.
Настраиваемый: да
Программируемое использование
Смотрите Title
Show legend — Отобразите легенду сигнала
от (значения по умолчанию) | на
Переключите легенду сигнала. Имена, перечисленные в легенде, являются именами сигнала из модели. Для сигналов с несколькими каналами индекс канала добавлен после имени сигнала. Непрерывные сигналы имеют прямые линии перед своими именами, и дискретные сигналы неродной сформировали линии.
От легенды можно управлять, какие сигналы отображаются. Это управление эквивалентно изменению видимости в свойствах Style. В легенде scope кликните по имени сигнала, чтобы скрыть сигнал в осциллографе. Чтобы показать сигнал, кликните по имени сигнала снова. Чтобы показать только один сигнал, щелкните правой кнопкой по имени сигнала, которое скрывает все другие сигналы. Чтобы показать все сигналы, нажмите Esc.
Примечание
Легенда только показывает первые 20 сигналов. Любыми дополнительными сигналами нельзя управлять от легенды.
Настраиваемый: да
Программируемое использование
Смотрите ShowLegend
Show grid — Покажите внутренние линии сетки
на (значении по умолчанию) | прочь
Plot signals as magnitude and phase — Разделите отображение в графики фазы и величину
от (значения по умолчанию) | на
На - величина Отображения и графики фазы. Если сигнал действителен, осциллограф строит абсолютное значение сигнала для величины. Фаза является 0 градусами для положительных значений и 180 градусами для отрицательных величин. Эта функция полезна для входных сигналов с комплексным знаком. Если вход является сигналом с действительным знаком, устанавливание этого флажка возвращает абсолютное значение сигнала для величины.
Прочь - Отображение сигнализируют о графике. Если сигнал является комплексным, осциллограф строит действительные и мнимые части на той же оси Y.
Настраиваемый: да
Программируемое использование
Смотрите PlotAsMagnitudePhase.
X-label — x - подпись по осям
ни один (значение по умолчанию) | строка
Задайте текст для осциллографа, чтобы отобразиться ниже x - ось.
Настраиваемый: да
Программируемое использование
Смотрите XLabel.
Y-label — Метка оси Y
ни один (значение по умолчанию) | строка
Задайте текст, чтобы отобразиться на y - ось. Чтобы отобразить модули сигнала, добавьте (%<SignalUnits>) к метке. В начале симуляции Simulink® заменяет (%SignalUnits) с модулями, сопоставленными с сигналами.
Пример: Поскольку скорость сигнализирует с модулями m/s, введите Velocity (%<SignalUnits>).
Настраиваемый: да
Зависимость
Если вы выбираете Plot signals as magnitude and phase, это свойство не применяется. y - оси подписаны Magnitude и Phase.
Программируемое использование
Смотрите YLabel
Y-limits (Minimum) — Минимальное значение оси Y
-10
Задайте минимальное значение y - ось как вещественное число.
Настраиваемый: да
Зависимость
Если вы выбираете Plot signals as magnitude and phase, это свойство только применяется к графику величины. Пределы оси Y графика фазы всегда [-180 180].
Программируемое использование
Смотрите YLimits
Y-limits (Maximum) — Максимальное значение оси Y
10
Задайте максимальное значение y - ось как вещественное число.
Настраиваемый: да
Зависимость
Если вы выбираете Plot signals as magnitude and phase, это свойство только применяется к графику величины. Пределы оси Y графика фазы всегда [-180 180].
Программируемое использование
Смотрите YLimits
Свойства масштабирования осей
Свойства Axes Scaling управляют пределами осей Графика Массивов. Чтобы открыть свойства Axes Scaling, в меню Array Plot, выбирают Tools> Axes Scaling> Axes Scaling Properties.
Axes scaling — Режим масштабирования оси Y
Manual (значение по умолчанию) | Auto | After N Updates
Manual- Вручную масштабируйте y - область значений оси с кнопкой на панели инструментов Scale Y-axis Limits.Auto- Масштабируйте y - область значений оси в течение и после симуляции. Выбор этой опции отображается, не позволяют пределам Оси Y уменьшать флажок.Если вы хотите, чтобы область значений оси Y увеличилась и уменьшилась с максимальным значением сигнала, установите Axes scaling на
Autoи снимите флажок Do not allow Y-axis limits to shrink.After N Updates- Масштабируйте y - ось после количества временных шагов, заданных в Количестве текстового поля обновлений (10по умолчанию). Масштабирование происходит только однажды во время каждого запуска.
Настраиваемый: да
Программируемое использование
Смотрите AxesScaling
Do not allow Y-axis limits to shrink — Как пределы оси Y могут измениться
на (значении по умолчанию) | прочь
На - Позволяют y - область значений оси ограничивает увеличением, но не уменьшением во время симуляции.
Прочь - Позволяют y - область значений оси ограничивает увеличением и уменьшением.
Настраиваемый: да
Зависимость
Чтобы включить это свойство, установите Оси, масштабирующиеся на Auto.
Number of updates — Количество обновлений перед масштабированием
10
Установите это свойство задержать автоматическое масштабирование оси Y.
Настраиваемый: да
Зависимость
Чтобы включить это свойство, установите Оси, масштабирующиеся на After N Updates.
Программируемое использование
Смотрите AxesScalingNumUpdates
Scale axes limits at stop — Когда пределы оси Y могут измениться
на (значении по умолчанию) | прочь
На - оси Шкалы, когда симуляция останавливается.
Прочь - оси Шкалы постоянно.
Настраиваемый: да
Y-axis Data range (%) — Процент y - ось, чтобы построить на
80
Задайте процент y - область значений оси для того, чтобы отобразить данные на графике. Например, если вы устанавливаете это свойство на 100, отображенные на графике данные используют целый y - область значений оси.
Настраиваемый: да
Y-axis Align — Выравнивание вдоль y - ось
Center (значение по умолчанию) | Top | Bottom
Задайте, где выровнять отображенные на графике данные вдоль y - область значений данных оси, когда Y-axis Data range установлен меньше чем в 100 процентов.
Top- Выровняйте сигналы с максимальными значениями наверху области значений оси Y.Center- Центральные сигналы между минимальными и максимальными значениями.Bottom- Выровняйте сигналы с минимальными значениями в конце области значений оси Y.
Настраиваемый: да
Стиль
Откройте диалоговое окно Style путем выбора View> Style или кнопка Style (
) в выпадающем ниже значка механизма Configuration Properties. В этом диалоговом окне можно изменить цвета фигуры, фоновые цвета осей, приоритетные цвета осей и свойства линий в отображении.
Figure color — Цвет фона для окна
черное (значение по умолчанию) | цвет
Цвет фона для осциллографа
Настраиваемый: да
Plot type — Тип графика
Stem (значение по умолчанию) | Stairs | Line
Line- Линейный графикStairs- Ступенчатый графикStem- Остановите график
Настраиваемый: да
Программируемое использование
Смотрите PlotType.
Axes colors — Фон и оси окрашивают для отдельных отображений
черное (значение по умолчанию) | цвет
Выберите цвет фона для осей (отображения) с первой цветовой палитрой. Выберите сетку и пометьте цвет второй цветовой палитрой.
Properties for line — Линия, чтобы измениться
Channel 1 (значение по умолчанию)
Выберите активную линию для установки свойств стиля линии.
Настраиваемый: да
Visible — Видимость линии
на (значении по умолчанию) | прочь
Покажите или скройте сигнал на графике.
Настраиваемый: да
Зависимость
Свойства для свойства линии определяют, какая линия затронута.
Line — Стиль линии
разработайте | ширина | цвет
Выберите стиль линии, ширину и цвет.
Настраиваемый: да
Зависимость
Свойства для свойства линии определяют, какая линия затронута.
Marker — Стиль маркера точки данных
None (значение по умолчанию) | форма маркера
Выберите стиль маркера.
Настраиваемый: да
Зависимость
Свойства для свойства линии определяют, какая линия затронута.

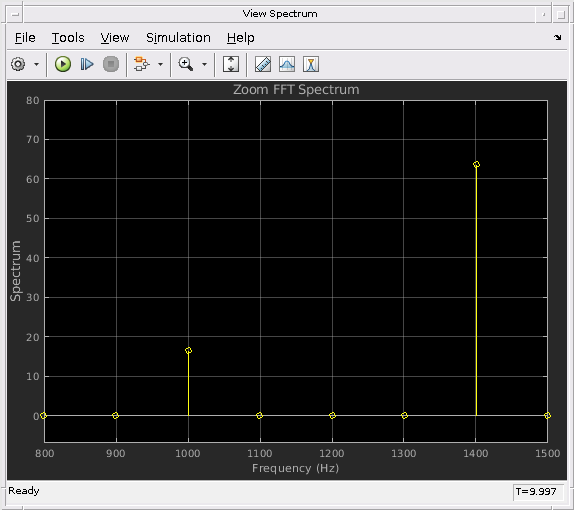

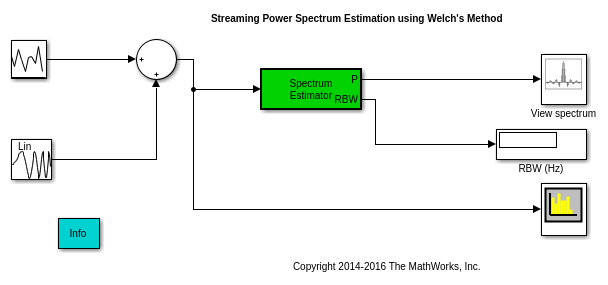

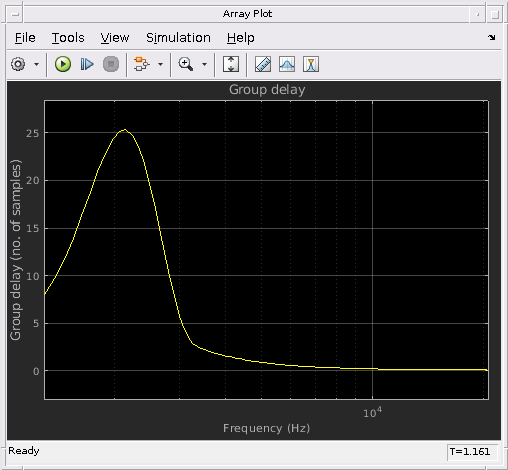

Примеры модели
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Расширенные возможности
Смотрите также
Блоки
Объекты
Темы
- График массивов с устройствами на iOS Apple (Пакет Поддержки Simulink для устройств на iOS Apple)
- График массивов с устройствами на базе Android
